PowerMonitor EC-PM
C
Betrieb des EC-PM mit dem PRIMES PanelDisplay
Die optionale Anzeige (PRIMES PanelDisplay, Bestell-Nr. 130-005-003) ermöglicht eine Anzeige der gemes-
senen Leistung ohne PC im Abstand von bis zu 20 m zum EC-PM. Ein D-Sub-Kabel mit 1,8 m Länge ist im
Lieferumfang enthalten.
Die Spannungsversorgung des PanelDisplay erfolgt über den PRIMES Bus am EC-PM.
1. Verbinden Sie das PanelDisplay (vorder- oder rückseitig) über das 9-polige D-Sub-Kabel mit dem EC-
PM.
2. Schließen Sie das PRIMES Netzkabel an den EC-PM an.
PRIMES Netzkabel
PRIMES D-Sub-Kabel
Stecker/Stecker, L=1,8 m
PRIMES PanelDisplay

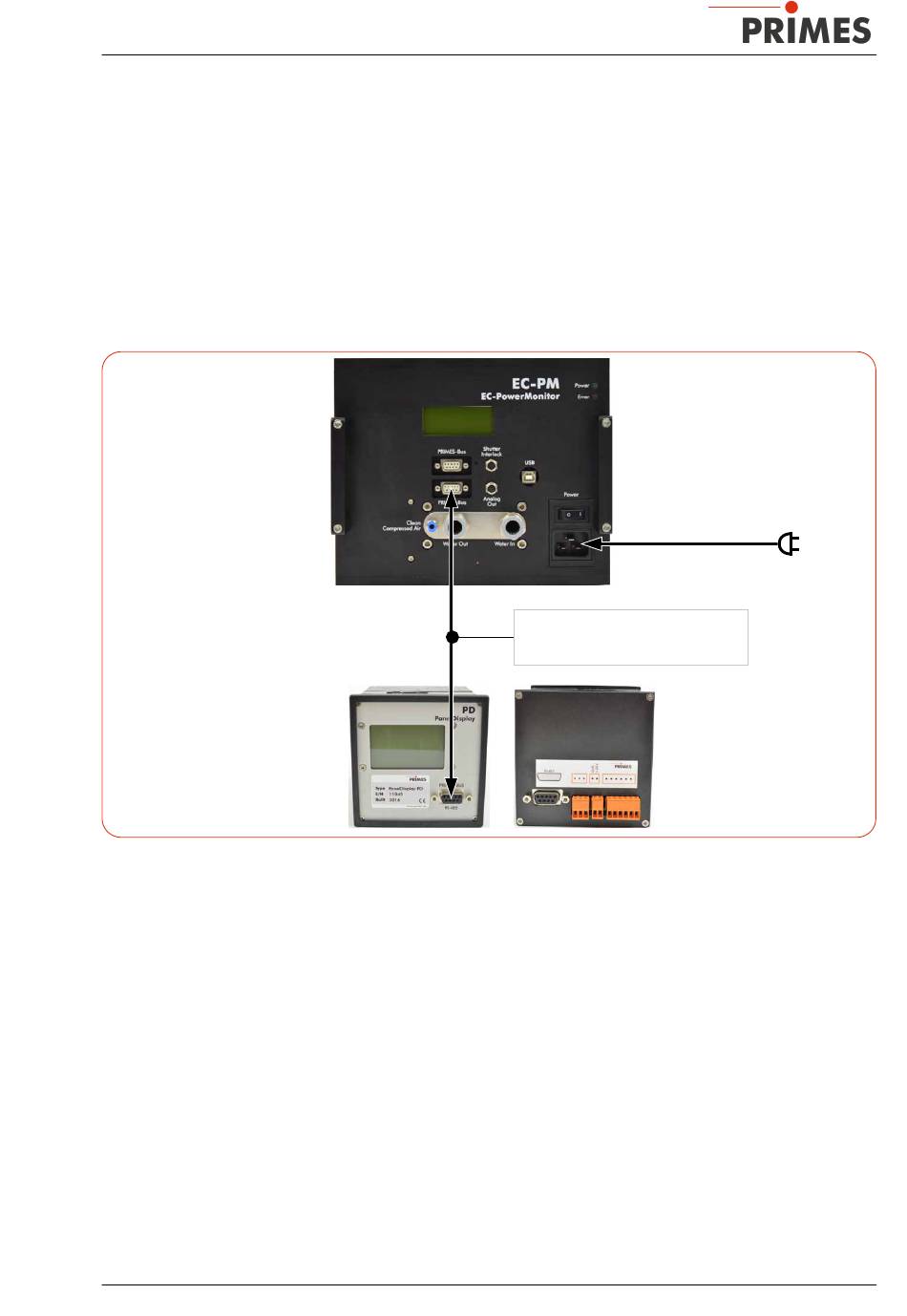

Abb. C.1:
Anschluss des EC-PM an das PRIMES PanelDisplay
Revision 02 DE - 11/2024
71
