PowerMonitor EC-PM
7.3
PRIMES Bus RS485
Der PRIMES Bus ist eine RS485-Schnittstelle mit 9-poliger D-Sub-Buchse. Über den PRIMES Bus kann ein
PC zur Kommunikation angeschlossen werden.
Verwenden Sie hierzu den PRIMES RS485/RS232-Konverter (siehe Kapitel 7.2.3 auf Seite 29).

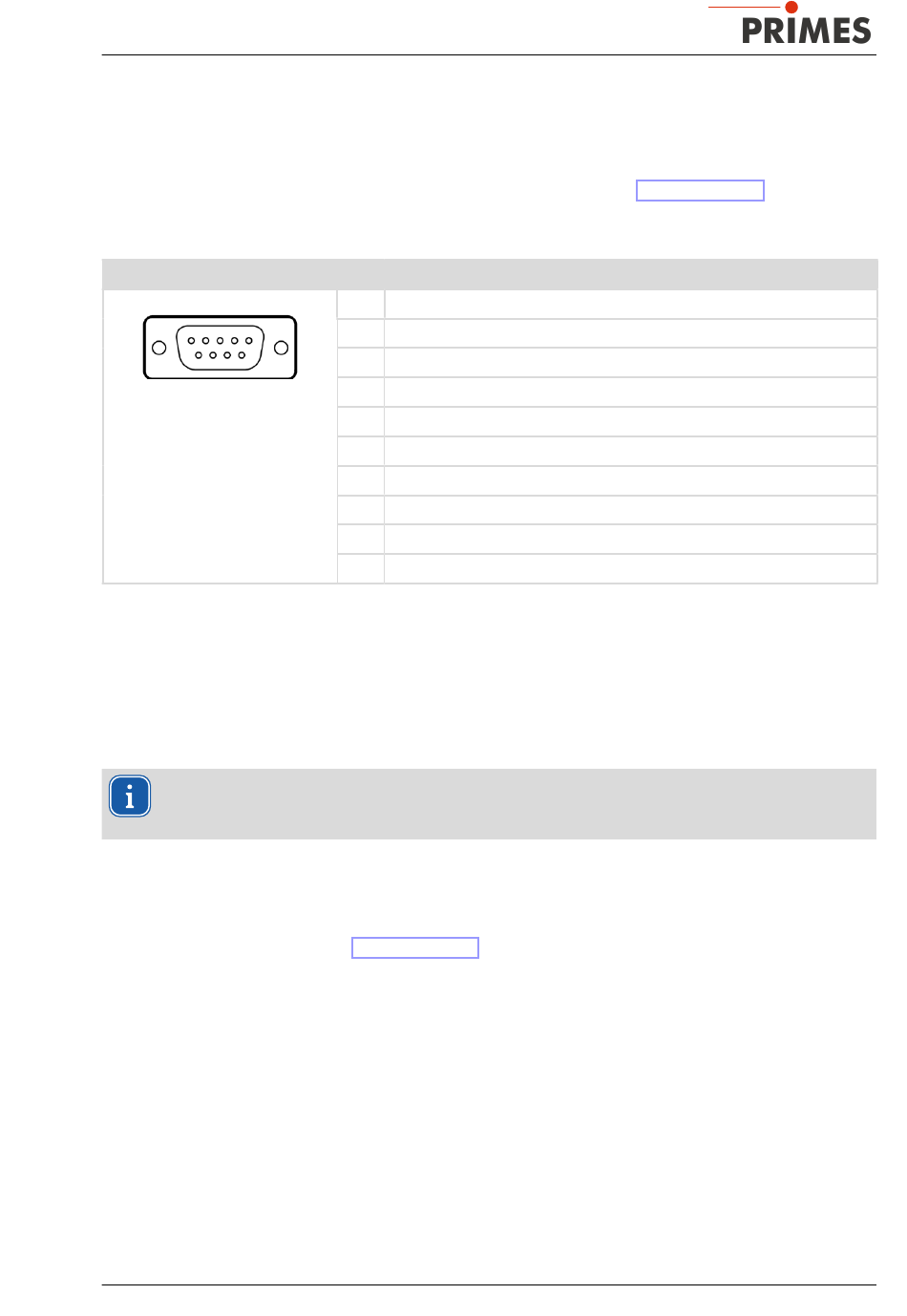

Pinbelegung
Pinbelegung (Ansicht auf Buchse am Gerät)
5
1
9
6
Tab. 7.2:
Pinbelegung PRIMES Bus
7.4
USB
7.4.1
Spezifikation
USB-Anschluss: Anschlusstyp USB-B; Version USB 2.0.
Beachten Sie, dass eine USB-Schnittstelle ohne zusätzliche Entstörmaßnahmen nicht EMV-ge-
recht ist. Deshalb kann es in Industrieumgebungen mit starken Störquellen zu Verbindungsabbrü-
chen und Störungen der Datenübertragung kommen.
Beachten Sie bei Verwendung des USB-Anschlusses:
•
Bei einem PC mit Internetverbindung wird der USB-Treiber automatisch installiert.
•
Bei einem PC ohne Internetverbindung muss vor dem Anschließen des Gerätes der USB-Treiber manuell
installiert werden (siehe Kapitel 7.4.2 auf Seite 32).
Revision 02 DE - 11/2024
Pin
Funktion
1
Masse
2
RS485 (+)
3
+24 V
4
Nicht belegt
5
Nicht belegt
6
Masse
7
RS485 (–)
8
+24 V
9
Nicht belegt
31
