7.6

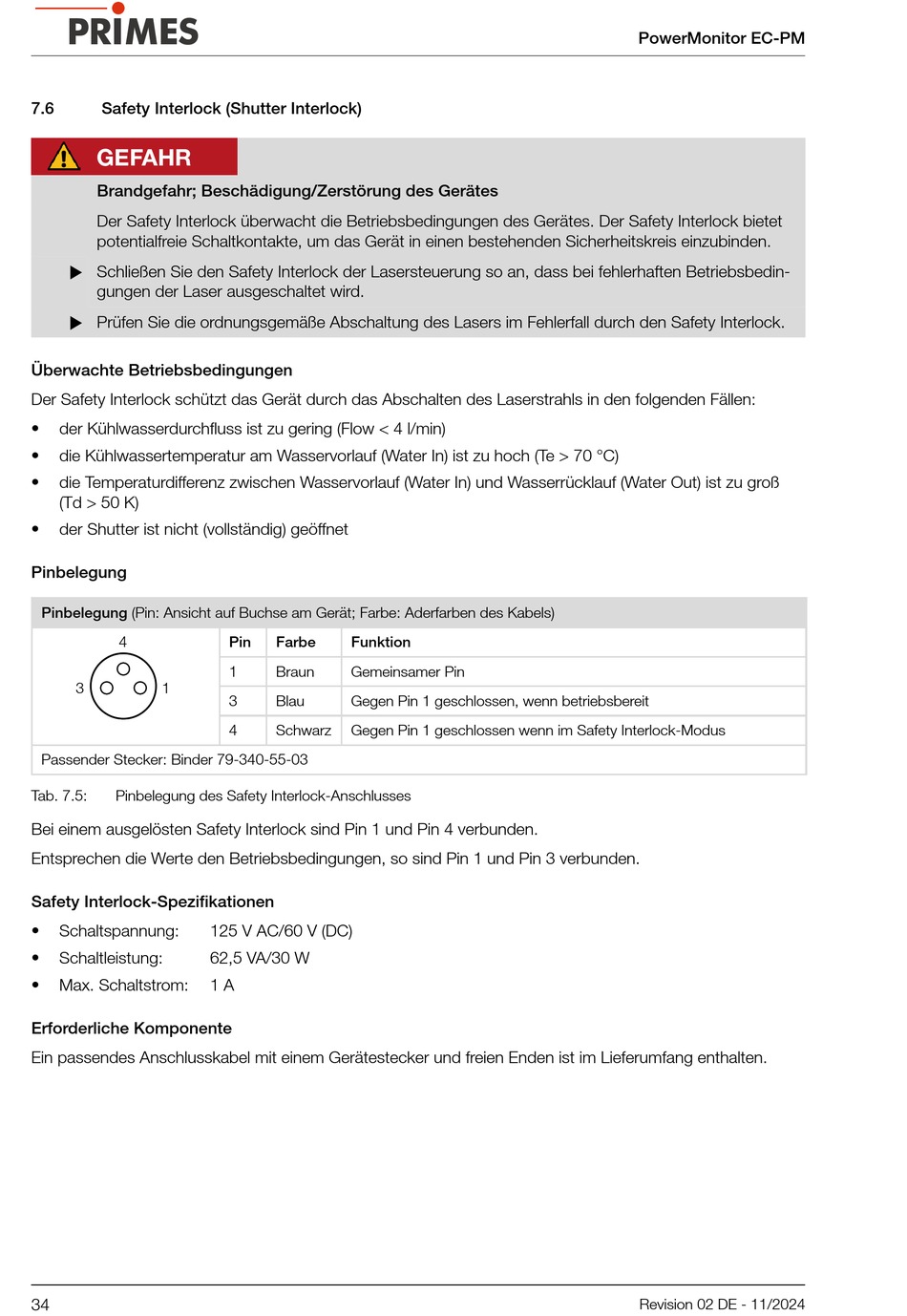

Safety Interlock (Shutter Interlock)
GEFAHR
Brandgefahr; Beschädigung/Zerstörung des Gerätes
Der Safety Interlock überwacht die Betriebsbedingungen des Gerätes. Der Safety Interlock bietet
potentialfreie Schaltkontakte, um das Gerät in einen bestehenden Sicherheitskreis einzubinden.
Schließen Sie den Safety Interlock der Lasersteuerung so an, dass bei fehlerhaften Betriebsbedin-
gungen der Laser ausgeschaltet wird.
Prüfen Sie die ordnungsgemäße Abschaltung des Lasers im Fehlerfall durch den Safety Interlock.
Überwachte Betriebsbedingungen
Der Safety Interlock schützt das Gerät durch das Abschalten des Laserstrahls in den folgenden Fällen:
•
der Kühlwasserdurchfluss ist zu gering (Flow < 4 l/min)
•
die Kühlwassertemperatur am Wasservorlauf (Water In) ist zu hoch (Te > 70 °C)
•
die Temperaturdifferenz zwischen Wasservorlauf (Water In) und Wasserrücklauf (Water Out) ist zu groß
(Td > 50 K)
•
der Shutter ist nicht (vollständig) geöffnet
Pinbelegung
Pinbelegung (Pin: Ansicht auf Buchse am Gerät; Farbe: Aderfarben des Kabels)
4
3
1
Passender Stecker: Binder 79-340-55-03
Tab. 7.5:
Pinbelegung des Safety Interlock-Anschlusses
Bei einem ausgelösten Safety Interlock sind Pin 1 und Pin 4 verbunden.
Entsprechen die Werte den Betriebsbedingungen, so sind Pin 1 und Pin 3 verbunden.
Safety Interlock-Spezifikationen
•
Schaltspannung:
•
Schaltleistung:
•
Max. Schaltstrom:
Erforderliche Komponente
Ein passendes Anschlusskabel mit einem Gerätestecker und freien Enden ist im Lieferumfang enthalten.
34
Pin
Farbe
Funktion
1
Braun
Gemeinsamer Pin
3
Blau
Gegen Pin 1 geschlossen, wenn betriebsbereit
4
Schwarz
Gegen Pin 1 geschlossen wenn im Safety Interlock-Modus
125 V AC/60 V (DC)
62,5 VA/30 W
1 A
PowerMonitor EC-PM
Revision 02 DE - 11/2024
