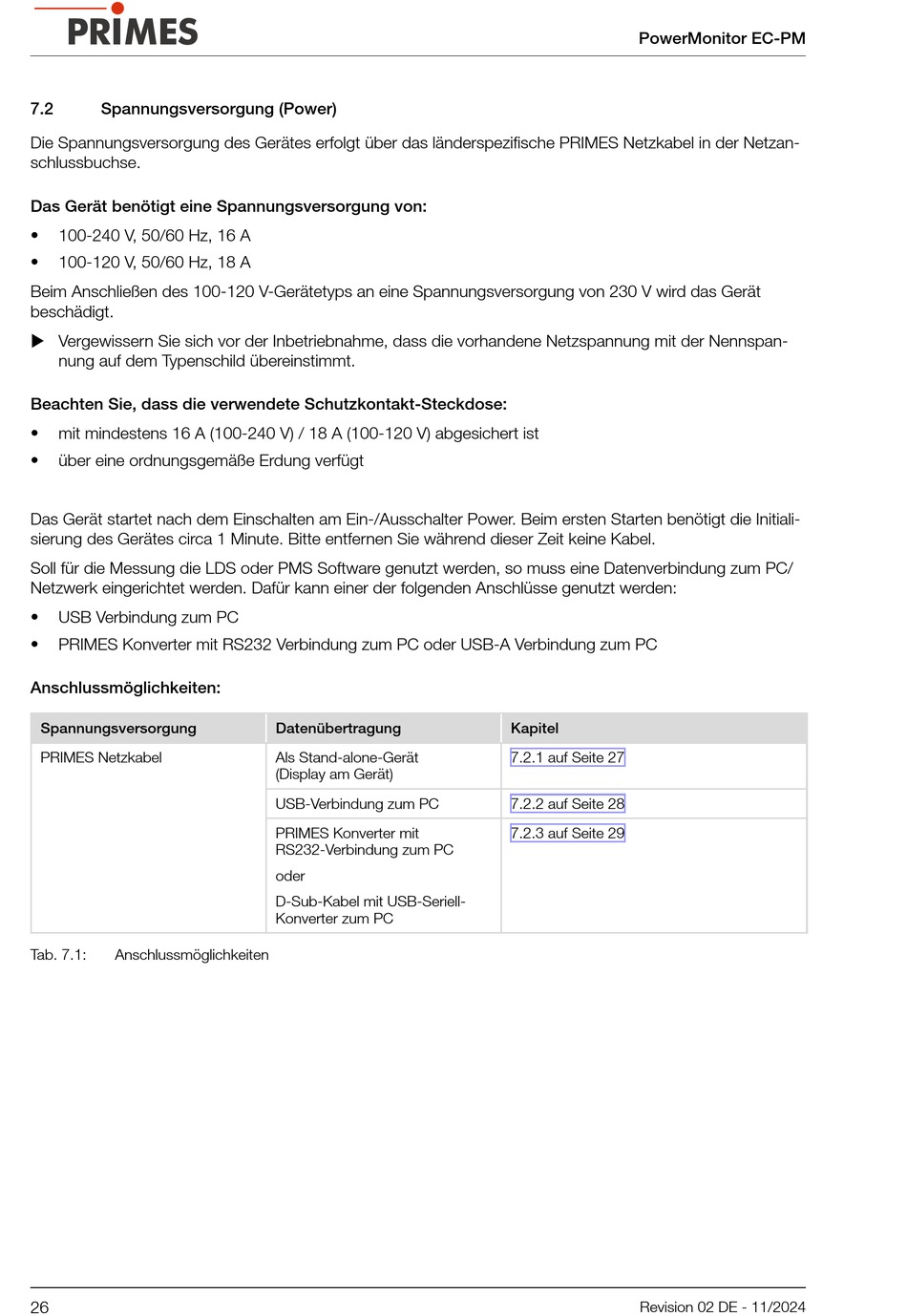

7.2
Spannungsversorgung (Power)
Die Spannungsversorgung des Gerätes erfolgt über das länderspezifische PRIMES Netzkabel in der Netzan-
schlussbuchse.
Das Gerät benötigt eine Spannungsversorgung von:
•
100-240 V, 50/60 Hz, 16 A
•
100-120 V, 50/60 Hz, 18 A
Beim Anschließen des 100-120 V-Gerätetyps an eine Spannungsversorgung von 230 V wird das Gerät
beschädigt.
Vergewissern Sie sich vor der Inbetriebnahme, dass die vorhandene Netzspannung mit der Nennspan-
nung auf dem Typenschild übereinstimmt.
Beachten Sie, dass die verwendete Schutzkontakt-Steckdose:
•
mit mindestens 16 A (100-240 V) / 18 A (100-120 V) abgesichert ist
•
über eine ordnungsgemäße Erdung verfügt
Das Gerät startet nach dem Einschalten am Ein-/Ausschalter Power. Beim ersten Starten benötigt die Initiali-
sierung des Gerätes circa 1 Minute. Bitte entfernen Sie während dieser Zeit keine Kabel.
Soll für die Messung die LDS oder PMS Software genutzt werden, so muss eine Datenverbindung zum PC/
Netzwerk eingerichtet werden. Dafür kann einer der folgenden Anschlüsse genutzt werden:
•
USB Verbindung zum PC
•
PRIMES Konverter mit RS232 Verbindung zum PC oder USB-A Verbindung zum PC
Anschlussmöglichkeiten:
Spannungsversorgung
PRIMES Netzkabel
Tab. 7.1:
Anschlussmöglichkeiten
26
Datenübertragung
Als Stand-alone-Gerät
(Display am Gerät)
USB-Verbindung zum PC
PRIMES Konverter mit
RS232-Verbindung zum PC
oder
D-Sub-Kabel mit USB-Seriell-
Konverter zum PC
PowerMonitor EC-PM
Kapitel
7.2.1 auf Seite 27
7.2.2 auf Seite 28
7.2.3 auf Seite 29
Revision 02 DE - 11/2024
