E.4
Geräte anschließen
HINWEIS
Beschädigung/Zerstörung des Gerätes
Ein Verbinden oder Trennen der Buskabel bei angelegter Spannungsversorgung führt zu
Spannungsspitzen, welche die Kommunikationsbausteine des Gerätes zerstören können.
Stellen Sie sämtliche Verbindungen nur bei ausgeschalteter Spannungsversorgung her.
1. Schließen Sie den FM+ über Ethernet an den PC an.
2. Verbinden Sie über die RS485-Schnittstellen (PRIMES Bus) den EC-PM mit dem FM+.
Das Signal des EC-PM wird durch den FM+ über dessen Ethernet-Schnittstelle an den PC weitergeleitet.
3. Schließen Sie das PRIMES Netzteil an den FM+ an.
4. Schließen Sie das PRIMES Netzkabel an den EC-PM an.
PRIMES Netzteil

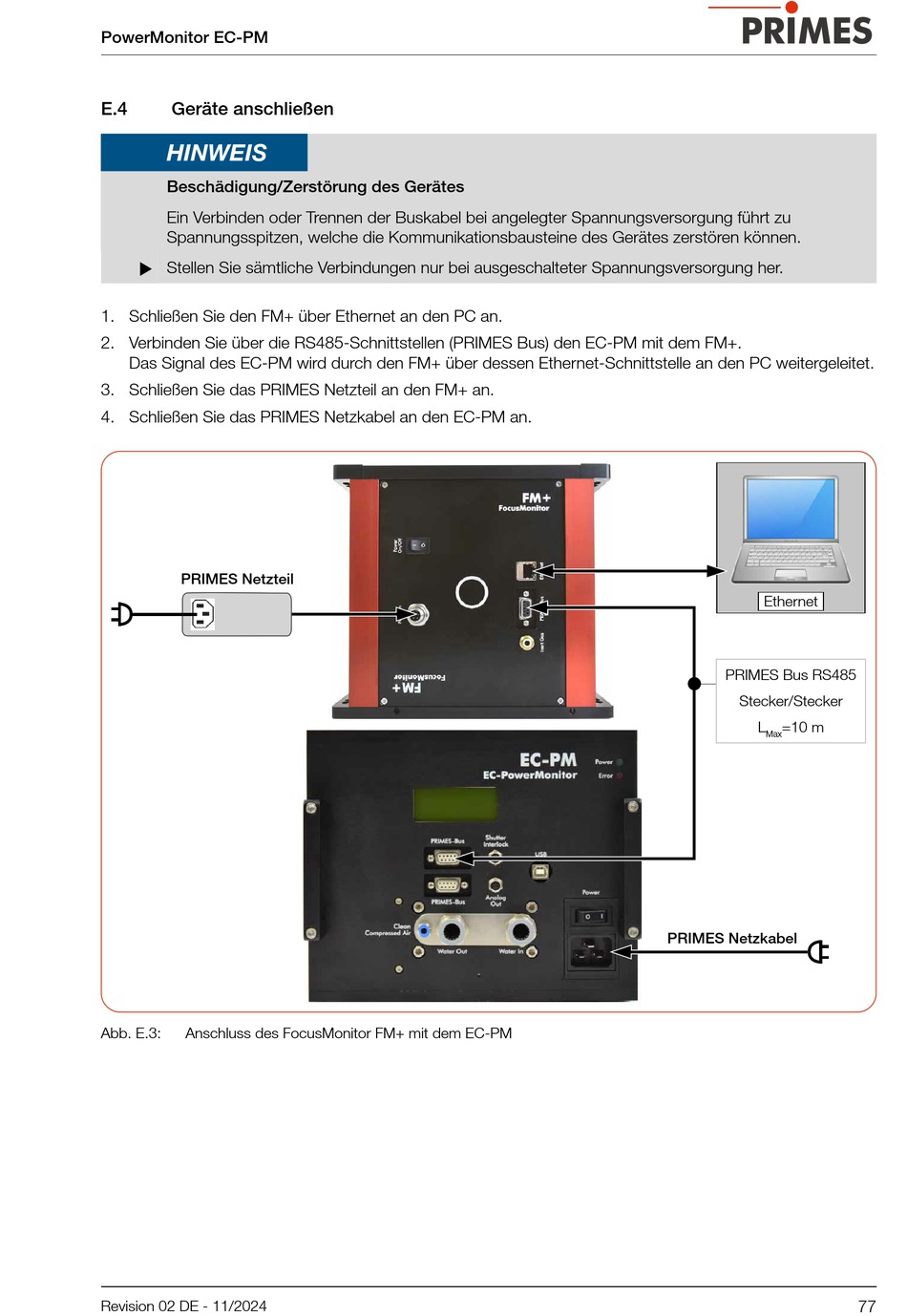

Abb. E.3:
Anschluss des FocusMonitor FM+ mit dem EC-PM
Revision 02 DE - 11/2024
Ethernet
PRIMES Bus RS485
Stecker/Stecker
L
=10 m
Max
PRIMES Netzkabel
77
