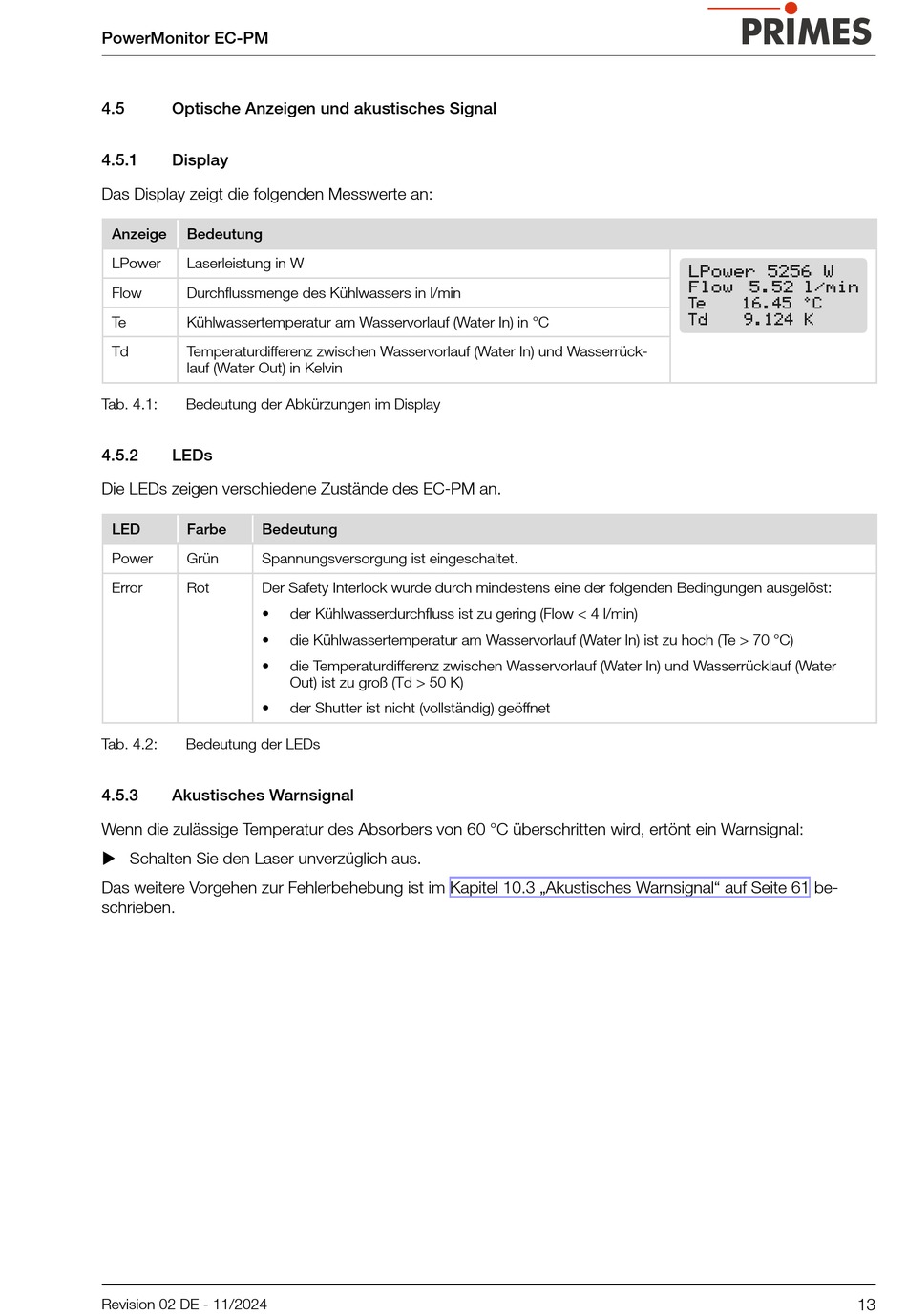

PowerMonitor EC-PM
4.5
Optische Anzeigen und akustisches Signal
4.5.1
Display
Das Display zeigt die folgenden Messwerte an:
Anzeige
Bedeutung
LPower
Laserleistung in W
Flow
Durchflussmenge des Kühlwassers in l/min
Te
Kühlwassertemperatur am Wasservorlauf (Water In) in °C
Td
Temperaturdifferenz zwischen Wasservorlauf (Water In) und Wasserrück-
lauf (Water Out) in Kelvin
Tab. 4.1:
Bedeutung der Abkürzungen im Display
4.5.2
LEDs
Die LEDs zeigen verschiedene Zustände des EC-PM an.
LED
Farbe
Bedeutung
Power
Grün
Spannungsversorgung ist eingeschaltet.
Error
Rot
Der Safety Interlock wurde durch mindestens eine der folgenden Bedingungen ausgelöst:
•
•
•
•
Tab. 4.2:
Bedeutung der LEDs
4.5.3
Akustisches Warnsignal
Wenn die zulässige Temperatur des Absorbers von 60 °C überschritten wird, ertönt ein Warnsignal:
Schalten Sie den Laser unverzüglich aus.
Das weitere Vorgehen zur Fehlerbehebung ist im Kapitel 10.3 „Akustisches Warnsignal" auf Seite 61 be-
schrieben.
Revision 02 DE - 11/2024
der Kühlwasserdurchfluss ist zu gering (Flow < 4 l/min)
die Kühlwassertemperatur am Wasservorlauf (Water In) ist zu hoch (Te > 70 °C)
die Temperaturdifferenz zwischen Wasservorlauf (Water In) und Wasserrücklauf (Water
Out) ist zu groß (Td > 50 K)
der Shutter ist nicht (vollständig) geöffnet
13
