PowerMonitor EC-PM
9.5.2
Gerät mit der PMS verbinden
Öffnen Sie das Menü Kommunikation > Freie Kommunikation.
Bei Anschluss über RS232 und PRIMES Konverter
Siehe Kapitel 7.2.3 auf Seite 29.
Nach dem Start versucht die Software eine Verbindung zur seriellen Schnittstelle "COM2" herzustellen. Wenn
„COM1" die einzige verfügbare serielle Schnittstelle ist, muss „COM1" im Menü Kommunikation > Freie
Kommunikation unter Com port explizit ausgewählt werden.
Bei Verwendung eines USB-Seriell-Konverters wählen Sie bitte die Betriebsart USB2Seriell.
Bei Anschluss über die USB-Schnittstelle
Siehe Kapitel 7.2.2 auf Seite 28.
Wenn das Gerät über USB angeschlossen wurde, muss im Menü Kommunikation > Freie Kommunikation
die Betriebsart USB ausgewählt werden.
Drücken Sie anschließend die Schaltfläche Scannen.
Betriebsart
Serielle Schnittstelle

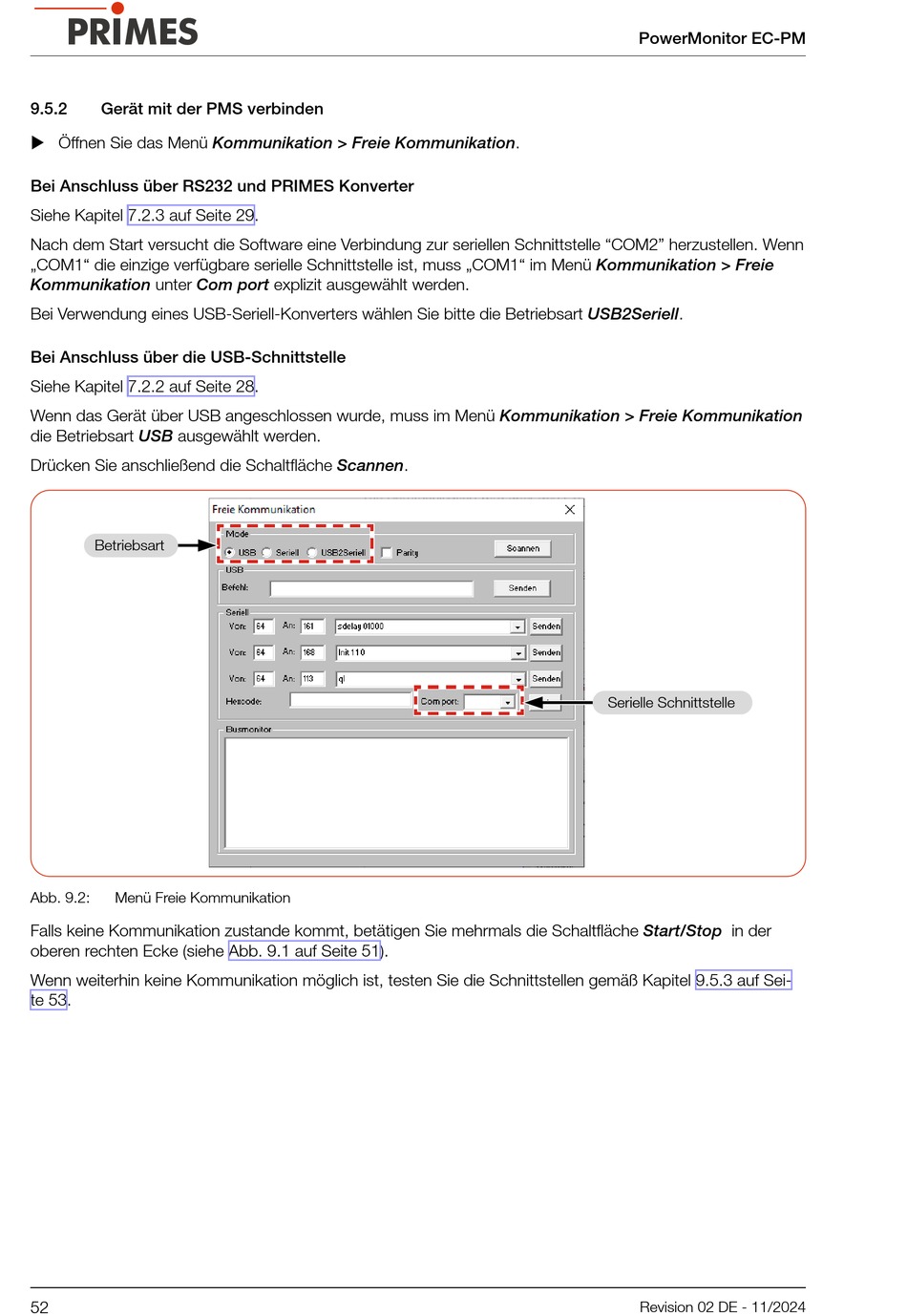

Abb. 9.2:
Menü Freie Kommunikation
Falls keine Kommunikation zustande kommt, betätigen Sie mehrmals die Schaltfläche Start/Stop in der
oberen rechten Ecke (siehe Abb. 9.1 auf Seite 51).
Wenn weiterhin keine Kommunikation möglich ist, testen Sie die Schnittstellen gemäß Kapitel 9.5.3 auf Sei-
te 53.
52
Revision 02 DE - 11/2024
