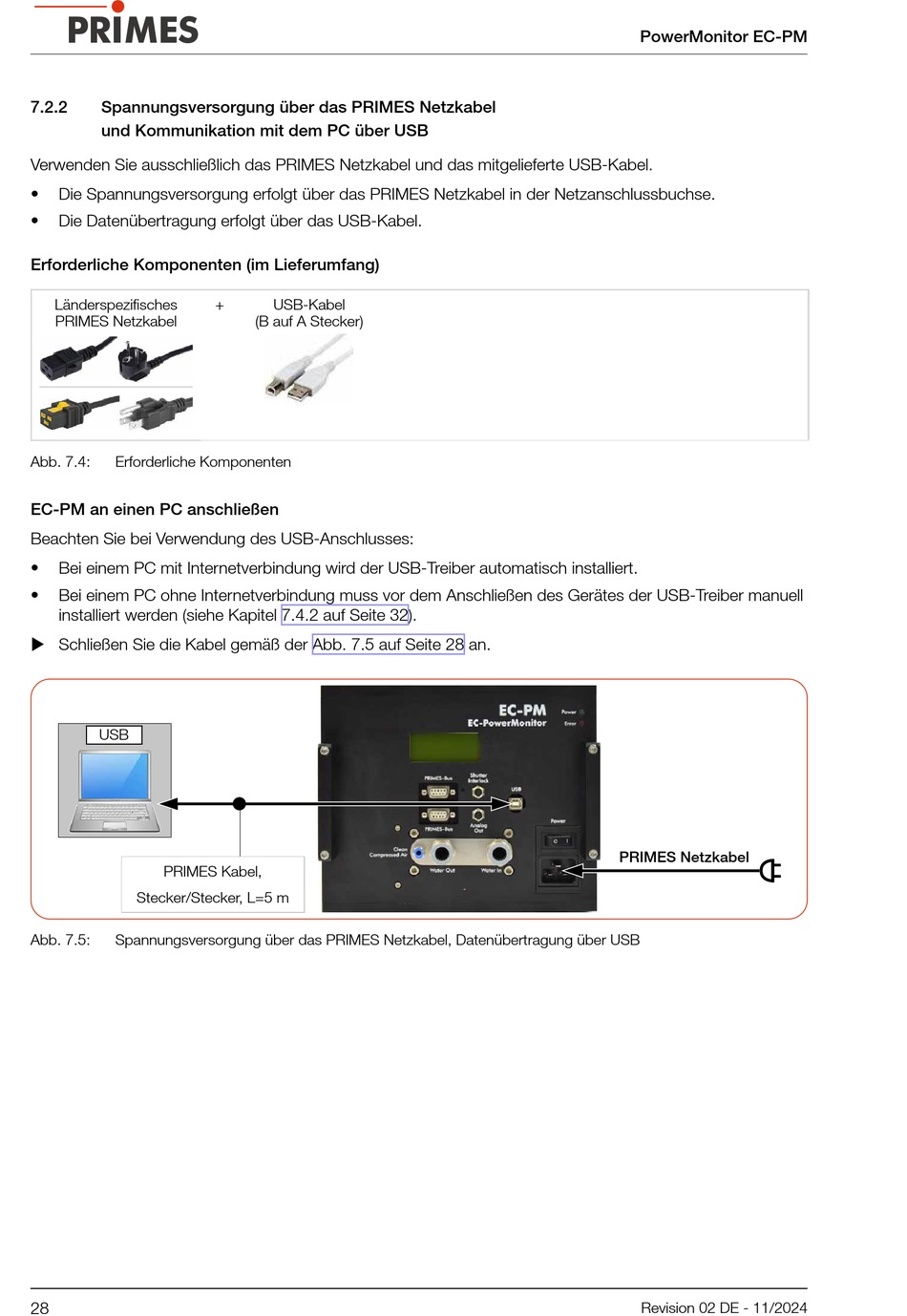

7.2.2
Spannungsversorgung über das PRIMES Netzkabel
und Kommunikation mit dem PC über USB
Verwenden Sie ausschließlich das PRIMES Netzkabel und das mitgelieferte USB-Kabel.
•
Die Spannungsversorgung erfolgt über das PRIMES Netzkabel in der Netzanschlussbuchse.
•
Die Datenübertragung erfolgt über das USB-Kabel.
Erforderliche Komponenten (im Lieferumfang)
Länderspezifisches
PRIMES Netzkabel
Abb. 7.4:
Erforderliche Komponenten
EC-PM an einen PC anschließen
Beachten Sie bei Verwendung des USB-Anschlusses:
•
Bei einem PC mit Internetverbindung wird der USB-Treiber automatisch installiert.
•
Bei einem PC ohne Internetverbindung muss vor dem Anschließen des Gerätes der USB-Treiber manuell
installiert werden (siehe Kapitel 7.4.2 auf Seite 32).
Schließen Sie die Kabel gemäß der Abb. 7.5 auf Seite 28 an.
USB
PRIMES Kabel,
Stecker/Stecker, L=5 m
Abb. 7.5:
Spannungsversorgung über das PRIMES Netzkabel, Datenübertragung über USB
28
+
USB-Kabel
(B auf A Stecker)
PowerMonitor EC-PM
PRIMES Netzkabel
Revision 02 DE - 11/2024
