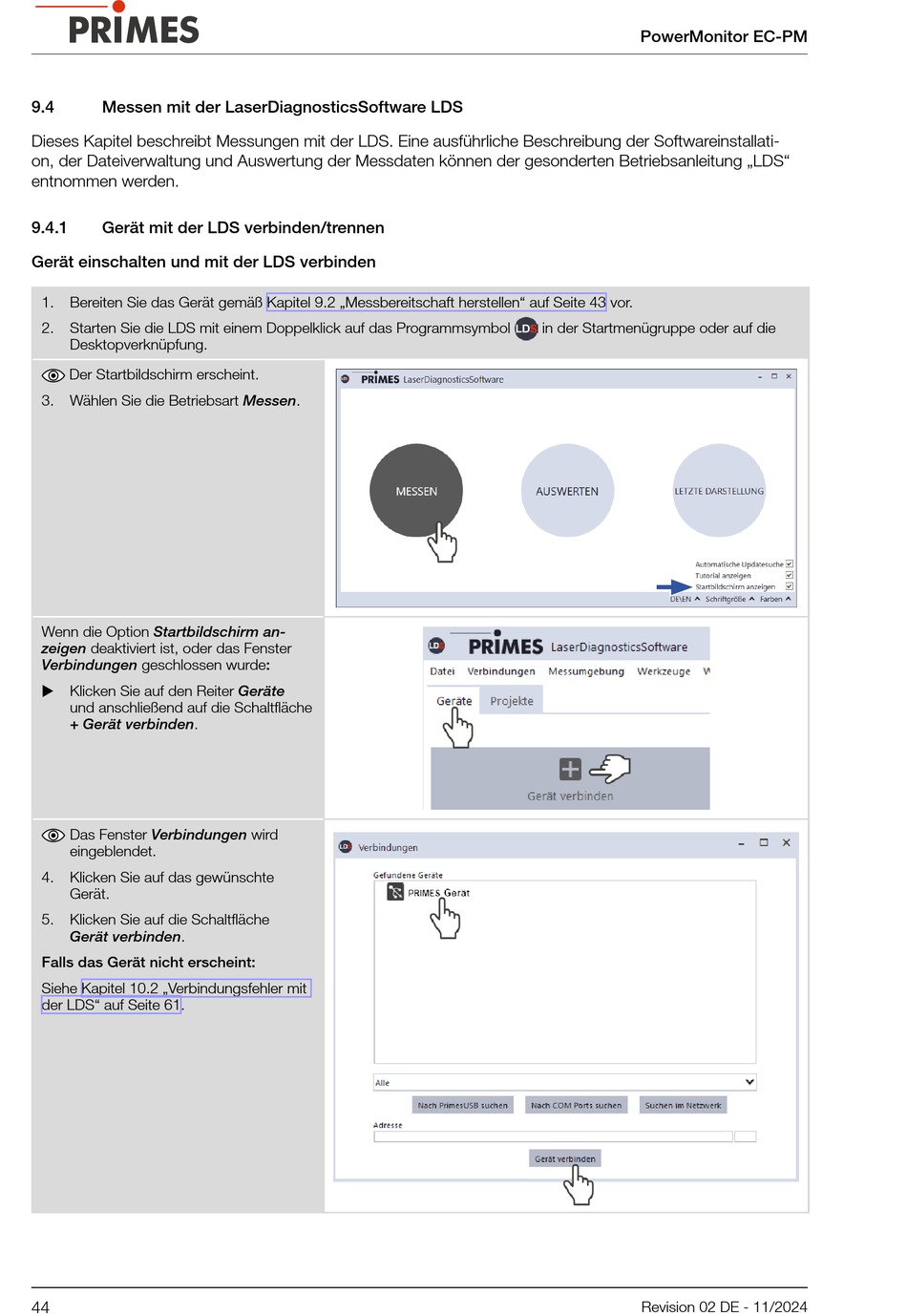

9.4
Messen mit der LaserDiagnosticsSoftware LDS
Dieses Kapitel beschreibt Messungen mit der LDS. Eine ausführliche Beschreibung der Softwareinstallati-
on, der Dateiverwaltung und Auswertung der Messdaten können der gesonderten Betriebsanleitung „LDS"
entnommen werden.
9.4.1
Gerät mit der LDS verbinden/trennen
Gerät einschalten und mit der LDS verbinden
1.
Bereiten Sie das Gerät gemäß Kapitel 9.2 „Messbereitschaft herstellen" auf Seite 43 vor.
2.
Starten Sie die LDS mit einem Doppelklick auf das Programmsymbol
Desktopverknüpfung.
Der Startbildschirm erscheint.
3.
Wählen Sie die Betriebsart Messen.
Wenn die Option Startbildschirm an-
zeigen deaktiviert ist, oder das Fenster
Verbindungen geschlossen wurde:
 Klicken Sie auf den Reiter Geräte
und anschließend auf die Schaltfläche
+ Gerät verbinden.
Das Fenster Verbindungen wird
eingeblendet.
4.
Klicken Sie auf das gewünschte
Gerät.
5.
Klicken Sie auf die Schaltfläche
Gerät verbinden.
Falls das Gerät nicht erscheint:
Siehe Kapitel 10.2 „Verbindungsfehler mit
der LDS" auf Seite 61.
44
PowerMonitor EC-PM
in der Startmenügruppe oder auf die
Revision 02 DE - 11/2024
