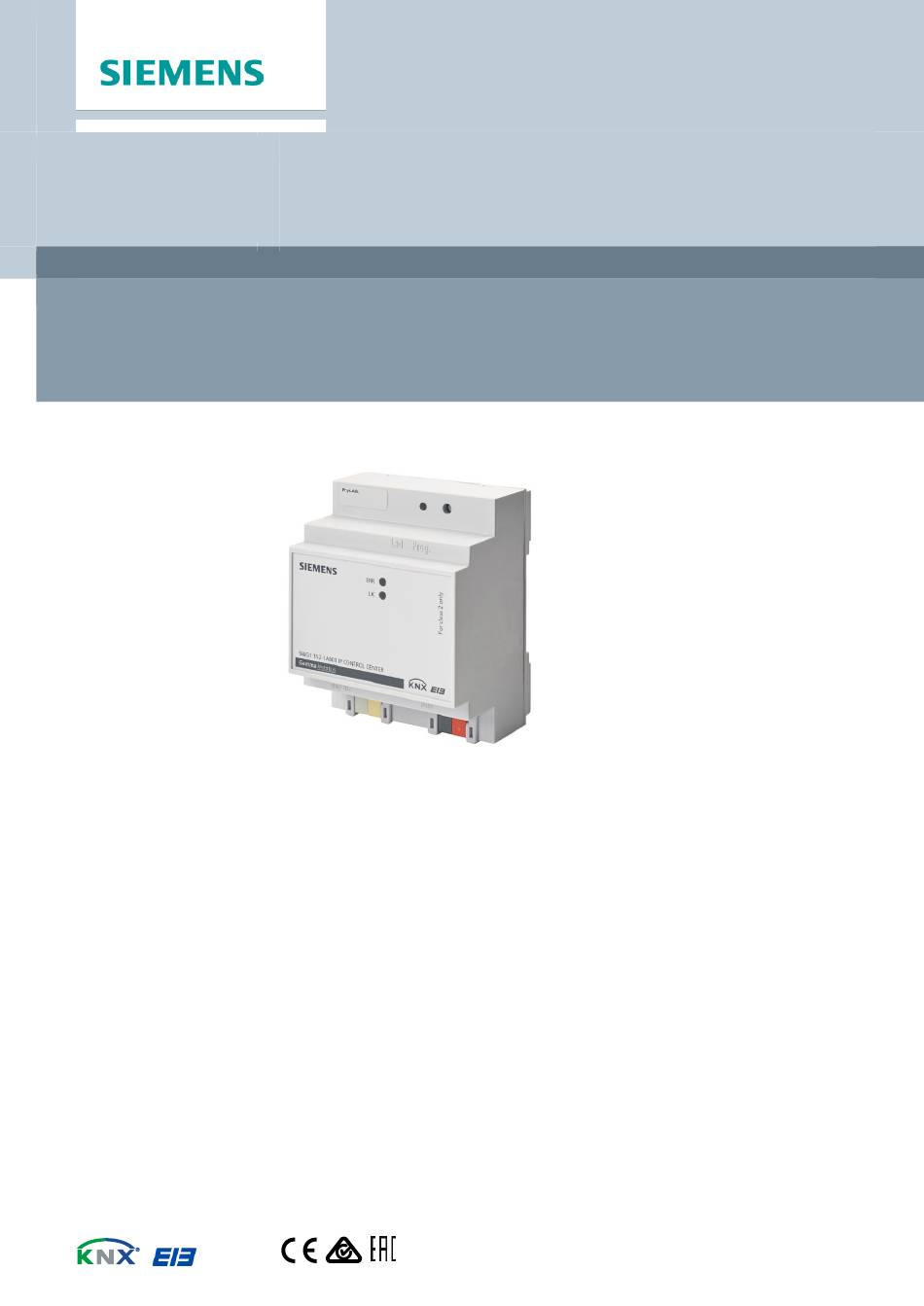

GAMMA instabus
Applikationsprogamm „ 07 0B IP Control Center 983501"
IP Control Center N 152
Produktfamilie:
Kommunikation
Produkttyp:
Schnittstelle / Visualisierung
Hersteller:
Siemens
Name:
IP Control Center N 152
Beschreibung:
IP Control Center - Visualisierungscontroller
Bestell-Nr.:
5WG1152-1AB01
Applikationsprogramm-Beschreibung

Werbung

loading

Verwandte Anleitungen für Siemens IP Control Center N 152

Inhaltszusammenfassung für Siemens IP Control Center N 152

  • Seite 1 GAMMA instabus Applikationsprogramm-Beschreibung Applikationsprogamm „ 07 0B IP Control Center 983501“ IP Control Center N 152 Produktfamilie: Kommunikation Produkttyp: Schnittstelle / Visualisierung Hersteller: Siemens Name: IP Control Center N 152 Beschreibung: IP Control Center - Visualisierungscontroller Bestell-Nr.: 5WG1152-1AB01...
  • Seite 2 Export aus der ETS 5 ........................38 6.9.1.2 Export aus der ETS 4 ........................40 Konfigurations Manager ....................41 Allgemein ..............................42 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 2/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 3 10.2.1.2 Eigenschaften ..........................80 10.2.1.3 Status ..........................82 10.2.1.4 Status Verbunden / nicht Verbunden ..................... 84 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 3/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 4 11.3.2.4 Erweiterte Funktionen......................... 146 11.4 Benachrichtigung- und Alarmmodul ......................149 11.4.1 Kontakte ............................150 11.4.2 Nachrichten ........................... 151 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 4/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 5 16 Status Objekt in der ETS ....................265 17 Sicherheitshinweise ......................266 17.1 Fernzugriff auf die Visualisierung ......................266 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 5/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 6 Lizenzen ..............................421 20.3 Referenzen..............................421 20.4 Verwendete Quellen und Verweise......................421 20.5 Raum für Notizen ............................422 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 6/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 7 Stand der Technik entsprechendes Sicherheitskonzept zu implementieren und stets auf dem aktuel- len Stand zu halten. Das Portfolio von Siemens bildet nur einen Bestandteil eines solchen Konzeptes. Sie sind dafür verantwortlich, unbefugten Zugang zu Ihren Anlagen, Systemen, Maschinen und Netzwerken zu verhin- dern.
  • Seite 8 Black magic • Creme frame • • Blue gray Creme ocher • Blue transparent • Creme transparent Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 8/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 9 Zugleich bietet dieses Gerät die Kommunikation von KNX Geräten mit PC`s oder anderen Datenverarbeitungsgeräten (KNXnet/IP Tunneling). Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 9/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 10 Die Tablet Visualisierung bietet eine für Tablets optimierte Visualisierungsansicht, wogegen die Smartphone Visualisie- rung speziell auf die Nutzung von modernen Smartphones ausgelegt ist. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 10/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 11 Über eine entsprechende Erweiterung der URL erfolgt die Selektion der Anwendungen: Bsp: Aufruf der Konfigurations- seite des IP Control Centers über die Standard IP Adresse: ("https://<ip>/config.php"). Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 11/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 12 Web-Anwendungen benutzen teilweise Unicodes, die Umlaute (ä, ö, ü) nicht richtig darstellen. Deshalb empfehlen wir die Vermeidung von Umlauten und anderen Sonderzeichen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 12/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 13 Hinweis: Von der Freischaltung einer Verbindung über Port 80 (HTTP) wird abgeraten, da sonst auf diesem Wege Daten kompromittiert (z.B. Passwörter) werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 13/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 14 3.2.1 Erstdefinition der Passwörter in der ETS Das in der ETS voreingestellte Editor Passwort "Siemens" sollte vor dem ETS Download geändert werden. Ein Passwort für die Visualisierungsseiten ist in der ETS nicht vergeben. Es wird empfohlen, die voreingestellten Passwörter in der ETS vor dem Download zu ändern.
  • Seite 15 Passwort dem aus der ETS-Konfiguration. Wurde dieses bei der ETS-Konfiguration nicht geändert, lautet das voreinge- stellte Passwort "Siemens". Auch hier wird voreingestellt eine Passwort Policy überprüft, die im vorherigen Kapitel erläu- tert wurde. Zur Konfiguration gehört auch das Firmware-Update (Kapitel: 15 Firmware Update), das nur als Benutzer "edi-...
  • Seite 16 Webserver zu einem Browser. Sie beglaubigen die Identität von IP-Geräten und anderen verschlüsselten Seiten. Jedes Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 16/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 17 Hinweis: Nach einem Master-Reset wird grundsätzlich ein neu generiertes Zertifikat erstellt. Siehe auch Kapitel: 14 Master- Reset Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 17/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 18 Browser im Internet verifiziert werden. In diesem Fall erfolgen keine weiteren Hinweise die quittiert werden müssen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 18/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 19 KNX Verbindung unterbrochen • ETS Applikation ist nicht geladen • E-Mail konnte nicht versendet werden • Interner Fehler Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 19/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 20 Nach dem ETS Download wird der Nutzer aufgefordert das Passwort zu ändern. Zum Ändern eines Passwortes wird immer die Kenntnis des letzten Passwortes benötigt. Nach dem ETS Download entspricht das bestehende Passwort dem aus der ETS Konfiguration. Für den Zugriff auf den Editor ist das Passwort "Siemens" parametriert. Siehe auch Kapitel: 3.2 Pass- wort-Management.
  • Seite 21 Firmware des angewählten IP Control Centers und ruft den der Firmware zugeordneten Editor auf. Die Instal- lation des Connection Managers wird im nächsten Kapitel: 5.3 Installation des Connection Managers beschrieben. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 21/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 22 Das Installationspaket für den Connection Manager wird auf dem PC üblicherweise in das Download Verzeichnis kopiert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 22/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 23 Port (HTTP): Hier wird die Portnummer des eingebauten Webservers eingestellt. Diese wurde in der ETS vergeben. Siehe Kapitel: 6.1 Einstellungen Allgemein. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 23/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 24 Falls ein Proxy konfiguriert wurde und dieser nicht abgeschaltet werden kann, muss eine Ausnahme für die IP-Adresse des Gerätes eingetragen werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 24/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 25 Editor als auch für die normale Visualisierung geändert werden muss, siehe Kapitel: 3.2 Passwort- Management. Die korrekte Einstellung der Uhrzeit (Slave oder Master) ist ebenfalls zu beachten. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 25/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 26 Hier kann die zeitliche Verzögerung eingestellt werden mit der die Abfrage der Statusobjekte nach dem Busreset be- ginnt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 26/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 27 Hier wird das Passwort für den grafischen Web-Editor und die Firmware Upload Seite festgelegt. Standardmäßig ist das Passwort "Siemens" definiert. Dies kann hier geändert werden. Es können bis zu 8 Zeichen eingegeben werden (0-9, A- Z). Groß- und Kleinschreibung wird nicht unterschieden. Es wird dringend empfohlen für den Editor ein sicheres Pass- wort zu vergeben und nicht den vordefinierten Wert (Siemens) zu verwenden.
  • Seite 28 IP Adresse (byte 2) 168 (0…255) IP Adresse (byte 3) (0…255) IP Adresse (Byte 4) 133 (0…255) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 28/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 29 DNS-Server Adresse (byte 2) 168 (0…255) DNS-Server Adresse (byte 3) (0…255) DNS-Server Adresse (byte 4) (0…255) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 29/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 30 Erreichen eines Time-Servers, zu ermöglichen. Üblicherweise ist das Standard-Gateway auch DNS-Server.In der Einstel- lung "Zuordnung der IP Adresse" auf "via DHCP-Server" wird dieser Parameter nicht angezeigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 30/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 31 (GMT) Monróvia, Reykjavík (GMT+01:00) Brussels, Copenhagen (GMT+01:00) Berlin, Paris, Rome (GMT+01:00) Sarajevo, Skopje (GMT+01:00) Belgrade, Bratislava (GMT+02:00) Minsk Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 31/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 32 Synchronisation über KNX (Slave Mode). In dieser Betriebsart wird die interne Uhr über Telegramme aus dem KNX syn- chronisiert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 32/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 33 In der Einstellung "Synchronisierung der Uhr" auf "Slave (KNX -> N152)" wird dieser Parameter nicht angezeigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 33/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 34 Mit diesem Parameter kann für jedes Objekt definiert werden, ob beim Starten des Gerätes eine Wert-Abfrage "value read" auf den KNX Bus gesendet werden soll. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 34/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 35 // unbekannter Fehler Das Statusobjekt wird auf 0 zurückgesetzt, wenn der KNX Bus nicht angeschlossen ist. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 35/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 36 Einstellung "Auswahl des Datum/Zeit Objektes" auf "Datum und Zeit Objekt (DPT 10, DPT 11)" bzw. beide Typen". Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 36/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 37 2 Byte KSÜA Über die Gruppenadresse zu diesem Objekt wird ein Zählerwert mit Vorzeichen (-32768…32767) gesendet. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 37/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 38 Es öffnet sich ein Dialogfenster zur Auswahl des gewünschten Formats (esf-Format) und zur Vergabe des Datei- namens. Alternativ kann der Export auch über das Export-Symbol der Schaltflächen-Leiste ausgelöst werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 38/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 39 Die Darstellung im Editor erfolgt wie es aus der ETS bekannt ist. Da bei einem "*.esf-Export" aus der ETS die Datenlänge bekannt ist, nicht jedoch der exakte Datentyp, wird in dem Editor folgende Voreinstellung getroffen: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 39/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 40 Gruppenadressen werden im ESF Format gespeichert. Der Import in das IP Control Center erfolgt wie zuvor beschrieben. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 40/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 41 • IP Configuration • SMTP • Sicherheit • Passwort • Zertifikate • Sonos Modul • Neustart Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 41/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 42 Grüne aktiv. Anzeige des vorhandenen und genutzten Flashspeichers. Anzeige des vorhandenen RAM- Speichers und dessen Nutzung. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 42/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 43 Hinweis: Es wird dringend davon abgeraten eine SMTP Konfigura- tion ohne Authentifizierung und ohne TLS-Verschlüsselung zu ver- wenden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 43/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 44 HTTP Verbindung ist vor- eingestellt deaktiviert. Hinweis: Aus Sicherheitsgründen wird davon abgeraten unverschlüsselte HTTP-Verbindungen zuzulassen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 44/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 45 Editor und den Smart Editor. Hinweis: Zum Ändern eines Passwortes wird immer die Kenntnis des letzten Passwortes benötigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 45/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 46 Hinweis: Ein fehlerhaftes Zertifikat kann nur über einen Master-Reset und dem anschließend automatisch generierten Zer- tifikat korrigiert werden! Siehe Kapitel: 14 Master-Reset. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 46/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 47 Hier befindet sich die Möglichkeit das Gerät neu zu starten. Dazu ist eine Authentifizierung durch das Editor-Passwort nö- tig. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 47/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 48 Hinweis: Es kann immer nur ein Projektant im Web-Editor angemeldet sein. Bei dem gleichzeitigen Anmelden eines weite- ren Projektanten (z.B. durch Fernzugriff), erscheint eine Warnmeldung. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 48/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 49 Das Menü für die Funktionen ist vertikal auf der linken Seite, das für die Eigenschaften auf der rechten Seite, angedockt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 49/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 50 Arbeitsfläche platziert, werden diese Änderungen sofort automatisch gespeichert. Auch Änderungen an den Kom- munikationsobjekten und Gruppenadressen speichert der Editor sofort. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 50/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 51 Beenden der Software. Die Visualisierung wird neu gestartet mit dem Login-Fenster. Das Projekt sollte vorher gespei- chert werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 51/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 52 Objekte: Es erfolgt die Anzeige der Kommunikationsobjekte. Virtuelle DP: Es erfolgt die Anzeige der vorhandenen Variablen (virtuelle Objekte). Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 52/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 53 Philips Hue: Es wird ein Modul zur Ansteuerung des Philips HUE LED-Lichtsystems aufgerufen. Siehe Kapitel:11.10 Philips HUE. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 53/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 54 Punkt in der rechten Ecke der Statuszeile signalisiert. Andererseits ist dieser Punkt rot. Hinweis: Während der Projekterstellung ist das regelmäßige Speichern des Projektes empfehlenswert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 54/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 55 Zeiten ist der Standort erforderlich. vordefinierte Orte: Verschiedene Städte stehen zur Standortdefinition zur Auswahl, z.B. Berlin, Beijing, London, etc. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 55/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 56 Die dritte Stelle widerspiegelt kleinste, funktionale Anpassungen, eventuell Fehlerbehebungen. Bei diesbezüglichen Fragen wenden Sie sich bitte an den Support. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 56/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 57 Objekte kopieren • Objekte einfügen Über die Icons "Vor/Zurück" wird durch die Seiten der vorhandenen Objekte navigiert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 57/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 58 Form editierbar sind. Zur Anzeige, Verwaltung und zum Editieren der verfügbaren Datenpunkte und zur Zuweisung von Kategorien steht das Modul "DTP Management" zu Verfügung. Siehe dazu Kapitel: 11.8 DTP Management. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 58/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 59 Eigenschaften parametriert werden. Es werden die Eigenschaften des virtuellen Objektes dargestellt. Name: Name des virtuellen Objektes, dieser kann überschrieben werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 59/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 60 Im unteren Bereich des Objekt-Auswahlfensters befindet sich der Bereich der Objekt-Verwaltung. Durch einen Klick auf die entsprechenden Icons lassen sich Gruppenadressen bearbeiten oder löschen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 60/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 61 Kategorien: Gruppenadressen können in Kategorien eingeteilt werden. Siehe dazu Kapitel: 11.8 DTP Management. Hinweis: Nach der Bearbeitung der Adresseigenschaften müssen diese gespeichert werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 61/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 62 "Lesen" gesetzt, um eine Leseanfrage zu senden. Diese Gruppenadresse wird mit einem * in der Liste ge- kennzeichnet. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 62/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 63 Option. In diesem Fall werden die Verzögerungszeiten zwischen den Leseanforderungen aus der ETS Konfiguration über- nommen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 63/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 64 Hinweis: Zur Anzeige, Verwaltung und Editieren der verfügbaren Datenpunkte und zur Zuweisung von Kategorien steht das Modul "DTP Management" zu Verfügung. Siehe dazu Kapitel: 11.8 DTP Management. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 64/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 65 Entsprechend der Auswahl werden einzelne oder alle Konfigurationen gelöscht! Im Auslieferungszustand des IP Control Centers ist im Web Editor das Siemens Musterprojekt geladen und entsprechende Visualisierungsseiten sind angelegt. Eine Visualisierung startet immer mit der Index Seite. Dies ist der Ausgangspunkt, die Startseite der Visualisierung.
  • Seite 66 Kombination aus Bildern, Anzeige und Bedienelementen. Um eine neue Seite zu erstellen, wählen Sie im linken, vertikalen Menü den Reiter der Registerkarte "Seite" aus. Ein leeres Projekt wird wie folgt dargestellt: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 66/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 67 Am unteren Rand der Liste erscheint zusätzlich eine Icon-Leiste mit erweiterten Funktionen. Diese Funktionen dienen zum "Hinzufügen", "Löschen", "Kopieren" und "Einfügen" von Visualisierungsseiten. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 67/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 68 Für die ausgewählte Seite wird auf der rechten Seite des Editor-Bereichs ein Menü mit den Eigenschaften der Seite ange- zeigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 68/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 69 Bei der Neuvergabe des Namens sollte dieser einen Be- zug zum Projekt haben. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 69/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 70 Seite auf dem jeweiligen Endgerät, also z.B. Tablet oder Smartphone. Bereits bei der Konfiguration der Index Seite sollte dies beachtet werden und entsprechend für alle weiteren Seiten gleichartig übernommen werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 70/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 71 Für die Projektierung eines Visualisierungsprojektes stehen verschiedene Navigationskonzepte zur Verfügung. Vor der Pro- jektierung sollte man sich entscheiden, wie andere Seiten aufgerufen werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 71/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 72 "Seiten Container". Mit der Auswahl Fenster, wird die aufzurufende Seite in einem Fenster angezeigt, welches man belie- big verschieben kann. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 72/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 73 Seitencontainer: Beim Navigationskonzept "Seiten Navigation" bleibt diese Auswahl leer. D.h. man navigiert direkt zur oben eingestellten Seite. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 73/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 74 Kategorie "Navigations Elemente" die Anzeige der Seiteninhalte innerhalb des Containers. Siehe auch Kapitel: 10.3.8 Navigations Elemente. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 74/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 75 "Fenster". Mit der Auswahl Fenster, wird die aufzurufende Seite in einem Fenster angezeigt, welches man beliebig ver- schieben kann. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 75/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 76 Diese können fest ein- oder ausgeschaltet werden oder ent- sprechend der Fenstergröße automatisch eingeblendet werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 76/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 77 Menü Datei und Import kann eine Seite einzeln in ein Projekt importiert werden. Ein neuer Seitenname kann da- bei vergeben werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 77/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 78 IP Control Center gelöscht werden, um Speicherplatz in dem Gerät freizugeben. Siehe auch Kapitel: 10.2.1.3 Status. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 78/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 79 Es gibt zwei Arten von Eigenschaften, die den Anzeige- und Bedienelementen zugewiesen werden können. • Grundsätzliche-Eigenschaften • Individuelle-Eigenschaften Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 79/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 80 Man kann die Gruppenadresse bzw. die Objektnummer auch direkt mit der Tastatur in das Feld "Suchen" eintragen oder man selektiert die Gruppenadresse / Objektnummer über die Funktion "Suchen". Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 80/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 81 Beim ESF- Datei Import kann über ein Optionsflag entschieden werden, ob dieser Text mit dem Text aus der ETS überschrie- ben werden soll bzw. ob der Datenpunktuntertyp übernommen werden soll. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 81/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 82 Abbildungen aus dem Flash-Speicher ent- fernen. Es ist auch möglich ganze Verzeichnisse zu löschen. Siehe Kapitel: 10.1 Auswahl eines Styles. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 82/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 83 GAMMA instabus Applikationsprogramm-Beschreibungen August 2021 07 0B IP Control Center 983501 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 83/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 84 Durch Verwenden von lässt sich das Hintergrundbild entfernen. Siehe Kapitel: 10.1 Auswahl eines Styles. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 84/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 85 Durch die Nutzung des Koordinatenfeldes wird das Anzeige- und Bedienele- ment auf die Größe des Fensters skaliert Zusätzlich können Abstände vom Rand definiert werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 85/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 86 Elemente bietet Icons zur Darstellung der Zustände EIN bzw. AUS. Der aktuelle Wert eines Datenpunkttyps DPT, typisch 1- bit, wird angezeigt, z.B.: Steckdose Status EIN Steckdose Status AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 86/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 87 Fahrbefehl rauf" vordefiniert. Über einen kurzen Tastendruck kann die Fahrt beendet bzw. die Lamellen um einen Schritt geschlossen werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 87/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 88 Mit dieser Taste kann bei der Betätigung der Fahrbefehl zum Behang gestoppt werden. Für den STOPP Befehl ist in den Eigenschaften der Wert: "Falsch" (Wert=0) vordefiniert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 88/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 89 Zustand Automatikbetieb widerspiegelt, bereits voreingestellt. Weiterhin gibt es Elemente zur reinen Status- anzeige. Bei diesen ist die Schaltfunktion in den Eigenschaften deaktiviert. z.B.: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 89/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 90 In den Eigenschaften des Elements "Stufe +" ist die Richtung "rauf" vordefiniert. In den Eigenschaften des Elements "Stufe -" ist die Richtung "runter" vordefiniert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 90/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 91 Farbe: Einstellung der Farbe für den Balken, welcher den Zahlenwert innerhalb des gesamten Schiebereglers repräsentiert. Nur bei Slider 1. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 91/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 92 Farbe: Einstellung der Hintergrundfarbe für den gesamten Schieberegler. Nur bei Slider 1. Rahmen: Einstellung der Rahmenfarbe um den gesamten Schieberegler. Nur bei Sli- der 1. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 92/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 93 Hinweis: Die Auswahl "senkrecht oben" bedeutet, dass der minimale Wert "Oben" anfängt. Dies kann insbesondere bei Jalousieaktoren genutzt werden, die über eine absolute Positionierung oder einen Positionsstatus verfügen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 93/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 94 Helligkeit: Auswahl des Objektes oder der Gruppenadresse für den Kanal Helligkeit (Werte 0..100%). Gilt nur, wenn Farbton Ansteuerung aktiv gesetzt ist. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 94/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 95 Farbe im Bereich 0 bis 100 % variiert werden. Die 7 vordefinierten Far- ben können direkt als Farbszene aufgerufen werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 95/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 96 Es wird eine neue Datenreihe für ein Liniendiagramm angelegt. Entsprechend werden weitere Ei- genschaftsfenster und Parameter angeboten. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 96/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 97 Mit der Auswahl Segment wird die Verbindung zwischen zwei Datenpunkten ge- radlinig dargestellt. Mit der Auswahl Kurve wird die Verbindung zwischen zwei Da- tenpunkten abgerundet dargestellt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 97/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 98 Werden keine Maximum- oder Minimumwerte parametriert, erfolgt die Skalierung automatisch im entsprechenden Wertebereich der aufgezeichneten Werte. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 98/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 99 5 Verbindungen zu IP Kameras gleichzeitig aktiv sind. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 99/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 100 Farben präsentiert werden. Diese können als Warn- oder Alarmwerte dienen. Die Farben der verschiedenen Elemente innerhalb der Analogwertanzeige werden über den Stil eingestellt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 100/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 101 Schriftgröße des aktuellen Analogwertes können eingestellt werden. Im folgenden Bild werden in der Visualisierungsansicht unterschiedliche Darstellungen gezeigt: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 101/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 102 Objekteigenschaften. Mit den +/- Tasten bei den erweiterten Objekteigenschaften können die individuellen Zustände angelegt bzw. gelöscht werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 102/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 103 Einstellen der Lüfterstufen. Diese Elemente sind auf Kommunikationsobjekte vom Datenpunkttyp 1 Byte ohne Vorzei- chen, 0 – 255, abgestimmt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 103/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 104 Lüfterstufe 5 (Wert 100) Die Zustände werden nicht durch die Werte, sondern durch entsprechende Lüftersymbole definiert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 104/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 105 Link aktiviert wurde, kann mit der Auswahl (_blank) die Seite in einem wei- teren Tab aufgerufen werden. Siehe auch Kapitel: 9.2 Das Seitennavigationskon- zept. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 105/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 106 Seitenwechsel definiert werden. Zusätzlich kann die Bedingung, sowie der Wert zum Vergleich dieser Bedingung eingegeben werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 106/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 107 Visualisierungsseite dargestellt: Über die Kalenderanzeige ist eine ergonomische Einstellung des Datums möglich: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 107/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 108 Alarmsymbolen angezeigt werden, z.B. Alarm EIN bzw. Alarm AUS (die Funktion ist mit den Elementen der Kategorie "Sta- tus Allgemein" vergleichbar). Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 108/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 109 Hilfe dieses Containers kann also ein Rahmen innerhalb einer Webseite eingerichtet werden, um in diesem, andere Seiten anzuzeigen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 109/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 110 Durch die Nutzung des Koordinatenfeldes wird das Anzeige- und Bedienele- ment auf die Größe des Fensters skaliert Zusätzlich können Abstände vom Rand definiert werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 110/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 111 Auswahl: Oben links, oben Mitte, oben rechts, Mitte links, Mitte, Mitte rechts, unten links, unten Mitte, unten rechts. Scroll: Es besteht die Möglichkeit eine Scrollbar einzublenden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 111/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 112 Hinweis: Bei der Auswahl des Seitencontainers steht die Option "_blank” nur für externe Links zur Verfügung. Die Option "self” öffnet ein neues Fenster im Internet Explorer bzw. einen neuen Tab im Firefox. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 112/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 113 Es dient daher mit dem Text als Linkelement zum Aufruf anderer Seiten. Die Schaltfunktion ist aktiviert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 113/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 114 Feld Text eingetragen. Hinweis: Um eine fehlerhafte Darstellung des Textes zu vermeiden sollte kein Backslash-Zeichen verwendet werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 114/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 115 "Abbildung entfernen" lassen sich bereits hochgeladene Abbildungen aus dem Flash- Speicher entfernen. Es können komplette Verzeichnisse entfernt werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 115/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 116 Längen- und Breitengrad können auch direkt eingetra- gen werden. Diese Einstellung wird im Editor durchgeführt. Siehe auch Kapitel: 8.5.6 Das Konfigurations-Menü. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 116/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 117 Zeitpläne verdoppeln oder löschen. Zeitplan hinzufügen Zeitplan löschen Zeitplan kopieren Aufwärts scrollen Abwärts scrollen Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 117/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 118 Die Gruppenadresse, mit seiner Wirkung, sollte aus dem ETS Projekt bekannt sein. Dabei sollte der entsprechende Datenpunkttyp berücksichtigt werden! Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 118/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 119 Neues Ereignis hinzufü- Ein Ereignis wird bearbeitet • Ein Ereignis wird dupliziert • Ein Ereignis wird gelöscht Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 119/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 120 Montag bis Sonntag, virtuelles Objekt 266- Start um 00:05 Min vor Sonnenaufgang (Wert 1)- Ende um 00:15 Min nach Sonnenuntergang (Wert 0) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 120/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 121 In der HTML Darstellung werden die Zeitpläne aufgelistet. In der Informationszeile wird der Name des Zeitschalt-Plans angegeben. Ein deaktivierter Zeitplan wird "durchgestrichen" angezeigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 121/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 122 Schalter (Ereignis) auf der rechten Seite des gewählten Zeitplans gelangt man in das Fenster zur Bearbei- tung der Schaltbefehle. Wählt man diesen Schaltbefehl aus, erscheinen folgende Einstellungen: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 122/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 123 Fenster. Mit der Taste gelangt man zur Home-Ansicht der Zeit- pläne. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 123/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 124 Löschen: Mit der Taste "Löschen" kann dieser Eintrag gelöscht werden. Mit der "Speichern" Taste werden die Änderungen übernommen. Der Editor muss dazu geschlossen sein. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 124/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 125 Ende: Hier kann man ein Enddatum für die Periode einstellen. Mit der "Speichern" Taste werden die Änderungen übernommen. Der Editor muss dazu geschlossen sein. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 125/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 126 Das Fenster für die Szenen-Konfiguration enthält auf der linken Seite die Objekte, die virtuellen Objekte oder die Gruppen- adressen zur Auswahl. Diese können später per Drag & Drop den jeweiligen Ereignissen zugeordnet werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 126/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 127 Freigegeben von: Hier kann zusätzlich ein Objekt oder eine Gruppenadresse definiert werden, um diese Szenen zu akti- vieren oder zu deaktivieren. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 127/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 128 In der Tabellenansicht können die Objekte, bzw. Gruppenadressen per Drag & Drop hineingezogen werden. Die Werte können direkt in dieser Ansicht verändert werden. Verzögerung: Hier wird die Anfangsverzögerung dieses Ereignisses definiert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 128/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 129 Hinweis: 14 Byte DPT können nicht als Auslöseobjekt einer Szene verwendet werden. Wenn alphanumerische und nume- rische Zeichen zum Starten einer Szene benutzt werden, wird diese nicht ausgeführt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 129/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 130 Auslöseobjekt: Bezeichnung des Auslöseobjekts. Das gewünschte Auslöseobjekt lässt sich nach einem Mausklick auf die Lupe aus einer Liste auswählen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 130/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 131 Seitennavigationskonzept, um den aktuellen Szenen auf der Visualisierungsseite anzuzei- gen. In der HTML Darstellung werden die Zeitpläne aufgelistet. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 131/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 132 Mit der Taste navigiert man auf das vorherige Fenster. Mit der Taste navigiert man zur Home-Ansicht der Szenen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 132/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 133 Einmalig: Die verknüpfte Aktion wird einmalig ausgeführt. Erst beim Empfang eines neuen Werts, wird die Szene erneut gestartet. Hinweis: Sind keine Werte vergeben, wird die Option halbtransparent dargestellt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 133/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 134 Senden: Sendet die Einstellungen auf den Bus. Löschen: Mit dem Papierkorb-Symbol kann dieser Eintrag gelöscht werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 134/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 135 Mit dem + Symbol öffnet ein zusätzliches Fenster mit der Möglichkeit weitere Szenen hinzuzufügen oder zu vorhandene Szenen zu löschen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 135/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 136 Gruppe an Funktionen welche aus bis zu 25 Logik-Bausteinen bestehen kann. So lassen sich bis zu 1000 Logik- Funktionen realisieren. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 136/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 137 Konfigurations-Parameter öffnet sich nach der Auswahl eines Elements auf der rechten Seite des Editors. Die Grundein- stellungen sind identisch mit allen vorhandenen Logik-Funktionen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 137/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 138 Logikgatter auf den Logikplan. Auf der rechten Seite des Logikplans sind vertikal die Eigenschaften des markierten Elements angedockt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 138/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 139 Bei den logischen Ausgängen ist es möglich ein zyklisches Senden zu definieren. Dazu muss diese Eigenschaft aktiviert werden und das Intervall in Sekunden de- finiert werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 139/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 140 Übertragung des internen Wertes auf den Datentyp des logischen Ausgangs und gegebenenfalls Wertebereichs- überprüfung und Limitierung. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 140/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 141 Senden: Jeder empfangene Eingangswert führt zu einer Auswertung der Auslö- sebedingung verbunden: Der Logikeingang ist mit dem entsprechenden internen Ausgang (o1) des Eingangselements verbunden Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 141/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 142 Datenpunktes limitiert. In diesem Fall wird nicht der berechnete Wert -5 gesendet, sondern der limitierte Wert 0. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 142/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 143 E1 v E2 v E3 v E4 = A1 Beispiel eines AND Logikgatters mit 4 Eingängen Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 143/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 144 >= E1 >= E2 >= E3 >= E4 = A1 Beispiel einer Vergleichsoperation mit 4 Eingängen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 144/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 145 Endergebnisses mit I4 benutzt. Diese Grundlage muss beachtet werden, um Fehler bei Berechnungen mit DIV, SUB, GRÖSSER, KLEINER und MITTELWERT zu vermeiden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 145/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 146 Werte > 4294944: diese Werte werden auf 4294944 begrenzt. Fließkommawerte werden immer nach unten gerundet, z.B.: 24,8 → 24. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 146/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 147 Bei einem Empfang einer "0" auf dem [in] Eingang wird trotzdem nach der Verzögerungszeit der Wert "1" auf den Ausgang gesendet. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 147/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 148 Hinweis: Der Wert für die Verzögerunsgzeit wird persistent gespeichert, so dass diese Änderung auch nach Neustart im Editor sichtbar und aktiv ist. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 148/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 149 Alarm / Benachrichtigung: Liste der Bedingungen für das Auslösen eines Alarms bzw. für das Senden einer Email. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 149/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 150 Nach einem Mausklick auf die Bearbeiten-Schaltfläche öffnet sich ein weiteres Fenster, in dem die neue Email Adresse eingegeben wird. Mit der Schaltfläche Hinzufügen wird die E-Mail-Adresse angelegt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 150/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 151 In diesem Bereich werden die für das Projekt benötigten Nachrichten angelegt. Die angelegten Parameter werden als Zei- len angezeigt, wie das folgende Beispiel zeigt: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 151/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 152 Nach der Bearbeitung müssen die Eintragungen durch Speichern gesichert werden. Die Schaltfläche Löschen setzt alle Eingaben zurück. Mit Beenden schließt sich das Fenster ohne dass die Eingaben übernommen werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 152/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 153 "erstmalig" nur einmal. Schwelle: Hier wird das Objekt bzw. die Gruppenadresse definiert, sowie das Vergleichskriterium und der Schwellwert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 153/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 154 // 4 -Octet Unsigned Value // DPT_Value_4_Ucount DPT_13_001: // 4-Octet Signed Value // DPT_Value_4_Count DPT_14_0XX: // 4-Octet Float Value Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 154/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 155 Hinweis: Unterstützt der jeweilige Browser "Notification" wird der Alarm auch angezeigt, wenn das Browserfenster mini- miert ist. Diese Konfiguration muß im jeweiligen Browser erfolgen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 155/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 156 Ist der Alarm nicht mehr aktiv, wurde aber noch nicht Der Alarm ist aber noch aktiv. bestätigt, wird dies durch ein weißes Icon signalisiert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 156/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 157 Der Alarm ist nicht mehr aktiv und wartet auf Bestätigung. Sollte das PopUp Fenster im Falle eines Alarms nicht geöffnet werden wird dem Anwender eine Nachricht ange- zeigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 157/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 158 Die Datei alarm_log.xml kann direkt im Browser ange- zeigt werden bzw. mit einer Tabellenkalkulation verknüpft werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 158/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 159 Uhrzeit werden falsche Alarmereignisse angegeben. Ist z.B. ein Datumswert aus dem Jahr 2006 eingestellt, z.B. nach einer Spannungsunterbrechung, werden die Alarme nicht in der Alarm Historie gespeichert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 159/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 160 Interpolieren: Bei Aktivierung dieser Einstellung werden nicht vorhandene Daten interpoliert. Mit der Taste "Speichern" werden die konfigurierten Datenpunkte aufgezeichnet. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 160/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 161 Bei den Eigenschaften kann die Anzeige eines Tooltips, sowie die Legende (Diagrammbeschriftung) ausgewählt werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 161/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 162 Delta der Durchschnittswerte • Delta der Maximalwerte • Pos. Delta der Durchschnittswerte • Pos. Delta der Maximalwerte Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 162/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 163 Länge der Skala: Die Länge der Skala für die Wertepunkte in Pixel (0-20). Vorgaben Linie zeigen: Anzeige der X-Achsen Grundlinie. Zeitbereich: Einstellung des dargestellten Zeitbereichs. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 163/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 164 (y-Achse) oder nur vertikal (x-Achse) definiert werden. Die Darstellung wie Gitterfarbe, Transparenz, Füllfarbe und Strichstärke kann ebenso festgelegt werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 164/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 165 1 Stunde 1 Minute 3 Stunden 5 Minuten 6 Stunden 10 Minuten 12 Stunden 15 Minuten Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 165/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 166 11.5.3 Die HTML Darstellung für den Anwender: Chart Das Chart Modul stellt sich auf der Webseite folgendermaßen dar: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 166/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 167 Jahr 2006 eingestellt, z.B. nach einer Spannungsunterbrechung, werden keine Daten gespeichert. Siehe auch Kapitel: 9.2 Das Seitennavigationskonzept. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 167/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 168 Ausnahme der ausgewählten Ausnahmen. Mit der Taste "Speichern" werden die konfigurierten Datenpunkte aufgezeichnet. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 168/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 169 Datei exportiert werden. Die Datei log_manager.xml kann direkt im Browser angezeigt werden bzw. mit einer Tabellenkalkulation ver- knüpft werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 169/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 170 Werten für Datum und Uhrzeit werden falsche Aufzeichnungsangaben angegeben. Ist z.B. ein Datumswert z.B. aus dem Jahr 2006 eingestellt, z.B. nach einer Spannungsunterbrechung, werden keine Daten gespeichert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 170/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 171 Mit Hilfe der Tasten können IP Teilnehmer hinzugefügt, gelöscht, editiert oder verdoppelt werden. Hinweis: Es können bis zu 20 IP Teilnehmer definiert werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 171/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 172 IP Adresse: <ip> des Projektors Port: 4352 Kommando: PJLINK <password> <command> <parameter> (<password> wird dabei mit dem konfigurierten Passwort ersetzt.) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 172/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 173 21: VIDEO 1 22: VIDEO 2 25: VIDEO 5 47: AUX 2 48: AUX 3 49: AUX 4 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 173/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 174 Text: Datenpunkten nach Anzeigename. DPT: Haupt-Datenpunkte nach Definition. SubDTP: Unter-Datenpunkt nach Definition. Kategorien: Datenpunkte nach Kategorie-Gruppierung. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 174/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 175 Hier lassen sich die zu verwendenden Maßeinheiten, (z. B. °C und °F oder m/S und km/h) der KNX Unter-Datentypen neu zuweisen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 175/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 176 Für analoge Werte kann der Wertebereich eingeschränkt werden, sowie die Anzahl der Nachkommastellen (max. 2) defi- niert werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 176/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 177 Die zuzuordnenden Datenpunkte werden durch die Richtungs-Tasten oder per Drag & Drop den angelegten Kategorien hinzugefügt. Mit der Taste "Speichern" werden die angelegten Kategorien und deren Inhalte gespeichert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 177/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 178 Lautsprechern angezeigt. Zur besseren Übersicht besteht die Möglichkeit einen Alias-Namen zu vergeben. Anschließend wählen Sie den gewünschten Lautsprecher aus, um die Kontrollelemente zu definieren. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 178/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 179 Loud • Playlist - Es wird die gewünschte Playliste aus der Liste der Sonos Favoriten ausgewählt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 179/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 180 über den Namen erkannt. Es ist daher ratsam in der SONOS Konfiguration einfache Namen für die Favoriten zu wählen. Hinweis: SONOS ist ein eingetragenes Warenzeichen. Siehe Kapitel: 20.3 Referenzen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 180/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 181 Hinweis: Sowohl das IP Control Center als auch der PC mit dem Editor müssen sich im gleichen IP Netzwerk befinden. Mit der Plus-Taste kann eine neue Philips Bridge hinzugefügt werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 181/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 182 Sie aufgefordert die Taste an der Philips Bridge zu betätigen. Dies muss innerhalb von 2 Minuten stattfin- den. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 182/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 183 Die HUE Befehle können sowohl mit Gruppenadressen, mit Kommunikationsobjekten oder auch mit virtuellen Objekten verknüpft werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 183/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 184 GAMMA instabus Applikationsprogramm-Beschreibungen August 2021 07 0B IP Control Center 983501 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 184/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 185 Leuchten zusammengefasst werden und können gleichzeitig geschaltet werden. Hinweis: Das Philips HUE System ist ein eingetragenes Warenzeichen. Siehe Kapitel 20.3 Referenzen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 185/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 186 Bedienphilosophie. Die Smart Visulisierung ist optimiert für mobile Browser aktueller Smartphones und Tablets. Die Tablet Visulisierung ist für Tablets abgestimmt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 186/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 187 Dadurch wird verhindert, dass jeder Benutzer Änderungen an der Visualisierung vornehmen kann. Der Benutzername für den Smart Editor ist voreingestellt auf "Smart editor" festgelegt. Das voreingestellte Kennwort lautet "Siemens". Es muss allerdings beim ersten Aufruf des Smart Editors geändert werden. Siehe auch Kapitel: Passwort-Management.
  • Seite 188 Internet (bzw. Intranet) gut geschützt werden. Dazu ist der jeweilige Passwortschutz des IP Control Centers unbedingt anzuwenden! Weiterhin ist das bereits eingetragene Standardpasswort "Siemens" in der ETS abzuändern. Ver- wenden Sie möglichst viele unterschiedliche Zeichen. Wählen Sie ein zufälliges Passwort, ohne Wiederholungen oder per- sönlichen Bezug.
  • Seite 189 Die angelegten Funktionen bzw. Statusanzeigen werden in der Smart Visualisierungsansicht, in der Mitte der Menüzeile, dargestellt: Beispiel: Uhrzeitanzeige in einer Smart Visualisierung: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 189/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 190 Unterhalb dieser beiden Register sind die Funktionsschalter: • Ordner/Icons hinzufügen • Funktion hinzufügen • Funktion löschen • Bearbeiten • Navigieren Auf/Ab Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 190/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 191 Auswahl: "black_magic", "blue_transparent" und "creme_transparent". Die Icons der Funktionen und Status Meldungen werden entsprechend angezeigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 191/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 192 Smart Visualisierung, Styles: Black magic Blue transparent Creme transparent Tablet Visualisierung, Styles: Black magic Blue transparent Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 192/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 193 Dimmfunktion als Slider oder die RGB Steuerung als spezielles Element zur Anzeige gebracht. Grundsätzlich Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 193/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 194 Es stehen die fünf Farben schwarz, blau/grau, weiß, gelb und rot zur Verfügung. Smart Visualisierung, Farbthemen: schwarz blau/grau weiß gelb Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 194/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 195 Applikationsprogramm-Beschreibungen August 2021 07 0B IP Control Center 983501 Tablet Visualisierung, Farbthemen: schwarz blau/grau weiß gelb Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 195/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 196 07 0B IP Control Center 983501 Logo: Es kann ein Logo eingestellt werden. Dieses Logo wird in der Smart Visualisierung oben links in der Menüzeile an- gezeigt. Standardmäßig ist ein Siemens Logo voreingestellt. Es können andere Bilder hochgeladen und eingestellt wer- den.
  • Seite 197 Funktionsansicht in der Smart Visualisierung unterer Container – mitt- lere Topologieebene, wei- tere Menüebene, z.B. Räume Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 197/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 198 Szenen / Effekte • Erweiterte Bedienelemente • • Audio / Video • IP Kamera • Charts Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 198/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 199 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Bit zugelassen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 199/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 200 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 200/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 201 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 201/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 202 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 202/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 203 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 203/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 204 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Byte zugelassen. Minimaltemperatur: Die minimale, einstellbare Farbtemperatur in °Kelvin. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 204/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 205 Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite. Funktion: Auswahl der Funktionskategorie, z.B. Beleuchtung. Typ: RGB Licht Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 205/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 206 Bilder: Bild zur Anzeige: ungültiger Wert. Dies kann geändert werden. Das IP Control Center beinhaltet eine breite Aus- wahl an Icons. Anzeige der Visualisierungsansicht RGB Licht: Untermenü RGB Licht: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 206/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 207 Farbe Weiß. Diese können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Byte zugelassen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 207/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 208 Bezeichner: Eine sinnvolle Funktionsbezeichnung kann eingetragen werden. Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 208/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 209 Bilder: Bild zur Anzeige: ungültiger Wert. Dies kann geändert werden. Das IP Control Center beinhaltet eine breite Aus- wahl an Icons. Anzeige der Visualisierungsansicht HSV Licht: Untermenü HSV Licht: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 209/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 210 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 210/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 211 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 211/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 212 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 212/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 213 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 213/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 214 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Bit zugelassen. Text: Anzeigetext für den Wert EIN. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 214/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 215 Text: Anzeigetext für den Wert AUS. Anzeige der Visualisierungsansicht Allgemein Aus (Text): Untermenü Allgemein Aus (Text): Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 215/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 216 Bilder: Bilder zur Anzeige der Aktion: ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Status Wertanzeige: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 216/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 217 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Status (Ein/Aus): Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 217/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 218 Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Alarmstatus: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 218/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 219 Bilder: Bilder zur Anzeige der Aktion: ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Datumsanzeige: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 219/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 220 Bilder: Bilder zur Anzeige der Aktion: ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Zeitanzeige: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 220/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 221 Bilder: Bilder zur Anzeige der Aktion: Auf, Ab, Stopp Wert. Diese können geändert werden. Das IP Control Center beinhal- tet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 221/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 222 Bilder: Bilder zur Anzeige der Aktion: Auf, Ab, Stopp, Lamelle Auf, Lamelle Zu. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 222/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 223 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Bit zu- gelassen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 223/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 224 Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite. Funktion: Auswahl der Funktionskategorie, z.B. Sonnenschutz. Typ: Jalousie (mit Positions- und Lamellenkontrolle) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 224/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 225 Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Jalousie (mit Positions- Untermenü Jalousie (mit Positions- und Lamellenkon- und Lamellenkontrolle): trolle): Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 225/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 226 Bilder: Bilder zur Anzeige der Aktion: Aufruf einer Szenennummer und Speichern einer Szene. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 226/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 227 "Textfeld" wird ein passender Szenenname eingetragen. Alle Szenen, welche mit einem Eintrag im Textfeld gespeichert werden, werden in der Visualisierungsansicht mit ihrem Szenennamen zur Auswahl angezeigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 227/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 228 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Byte zugelassen. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 228/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 229 "Textfeld" wird ein passender Effektname eingetragen. Alle Effekte, welche mit einem Eintrag im Textfeld gespeichert werden, werden in der Visualisierungsansicht mit ihrem Effektnamen zur Auswahl angezeigt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 229/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 230 August 2021 07 0B IP Control Center 983501 Anzeige der Visualisierungsansicht variabler Effekt: Untermenü variabler Effekt: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 230/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 231 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es werden alle DPT unterstützt. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 231/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 232 Visualisierungsansicht mit ihrem zugehörigen Bild und Text angezeigt. Anzeige der Visualisierungsansicht Matrix: Untermenü Matrix: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 232/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 233 Wert: In diesem Feld wird der zu sendende Wert eingestellt. Anzeige der Visualisierungsansicht festen Wert senden: Untermenü festen Wert senden: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 233/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 234 Schritt: einstellbare Schrittweite für die Erhöhung bzw. Senkung des zu sendenden Analogwertes. Anzeige der Visualisierungsansicht variablen Wert senden: Untermenü variablen Wert senden: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 234/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 235 Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Werte umschalten (Text): Untermenü Werte umschalten (Text): Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 235/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 236 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT Date unterstützt. Anzeige der Visualisierungsansicht Datum: Untermenü Datum: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 236/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 237 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT Time unterstützt. Anzeige der Visualisierungsansicht Zeit: Untermenü Zeit: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 237/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 238 Eine spezielle Auswahl des Untermenüs zur Bedienung auf der rechten Seite der Funktionszeile entfällt damit. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 238/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 239 Bilder: Bilder zur Anzeige: der Betriebsarten bzw. ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Betriebsarten: Untermenü Betriebsarten: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 239/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 240 Schutzbetrieb (Wert = 4) Wird ein anderer Wert als 0…4 empfangen, wird die zuletzt aktive Betriebsart beibehalten. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 240/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 241 Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht Betriebsarten / Sollwer- Untermenü Betriebsarten / Sollwerteinstellung: teinstellung: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 241/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 242 Aktivierungs-Box gesetzt. Siehe dazu Kapitel: Fehler! Verweisquelle konnte nicht gefunden werden. Fehler! Verweis- quelle konnte nicht gefunden werden.. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 242/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 243 Anzeige der Visualisierungsansicht Betriebsarten / Sollwer- Untermenü Betriebsarten / Sollwerteinstellung (2 Byte teinstellung (2 Byte Fließkommawert) / Reglerinfo: Fließkommawert) / Reglerinfo: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 243/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 244 Komfort-Betrieb (Wert = 1) • Pre-Komfort-Betrieb (Wert = 2) • Energiesparbetrieb (Wert = 3) • Schutzbetrieb (Wert = 4) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 244/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 245 Anzeige der Visualisierungsansicht Betriebsarten / Sollwer- Untermenü Betriebsarten / Sollwerteinstellung (1 Bit) / teinstellung (1 Bit) / Reglerinfo: Reglerinfo: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 245/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 246 Eine spezielle Auswahl des Untermenüs zur Bedienung auf der rechten Seite der Funktionszeile entfällt damit. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 246/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 247 Anzeige der Visualisierungsansicht Betriebsarten / Sollwer- Untermenü Betriebsarten / Sollwerteinstellung (1 teinstellung (1 Byte) / Reglerinfo: Byte) / Reglerinfo: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 247/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 248 Bilder: Bilder zur Anzeige: der Lüfterstufen bzw. ungültiger Wert und zur Einstellung Hand- bzw. Automatikbetrieb. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 248/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 249 Es werden folgende Werte übertragen: • Handbetrieb (Wert = 0) • Automatikbetrieb (Wert = 1) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 249/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 250 Anzeige der Visualisierungsansicht Lüftersteuerung über ein Untermenü Lüftersteuerung über ein 1 bit Objekt 1 bit Objekt Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 250/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 251 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es werden alle DPT unterstützt. Die Werte können individuell eingestellt werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 251/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 252 Die Bilder zur Anzeige der einfachen Audio/Video Funktionen können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht einfache Fernbedienung: Untermenü einfache Fernbedienung: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 252/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 253 Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es werden alle DPT unterstützt. Die Werte können individuell eingestellt werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 253/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 254 Die Bilder zur Anzeige der Audio/Video Funktionen können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons. Anzeige der Visualisierungsansicht erweiterte Fernbedie- Untermenü erweiterte Fernbedienung: nung: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 254/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 255 Kennwort: Kennwort für den Kamerazugriff. Die Anzeige des Kennworts kann ein- bzw. ausgeschaltet werden. Anzeige der Visualisierungsansicht JPG IPCam: Untermenü JPG IPCam: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 255/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 256 Kennwort: Kennwort für den Kamerazugriff. Die Anzeige des Kennworts kann ein- bzw. ausgeschaltet werden. Anzeige der Visualisierungsansicht MJPEG IPCam: Untermenü MJPEG IPCam: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 256/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 257 Wert: Hier kann ausgewählt werden, ob der Durchschnittswert, der Maximalwert oder der Minimalwert angezeigt werden sollen, siehe auch Kapitel: 11.5.2 Darstellung der Datenpunkte. Anzeige der Visualisierungsansicht Chart: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 257/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 258 Nach der Eingabe, der in der ETS voreingestellten IP-Adresse und der Erweiterung "tablet.php" im Web-Browser, erfolgt der Aufruf der Tablet Visualisierung: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 258/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 259 (WEB Editor oder Smart Editor) überschrieben. Nach dem erfolgreichen Wiederherstellen eines Projektes, wird das wiederhergestellte Projekt nicht automatisch angezeigt. In der Visualisierung sehen Sie folgendes Bild: Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 259/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 260 Sie bitte im Menü Datei → <> HTML Export und wählen alle HTML Seiten aus, die generiert werden sollen. Siehe Kapitel: 8.5.2 Das Datei-Menü. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 260/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 261 Hinweis: Ein fehlerhaftes Zertifikat kann nur über einen Master-Reset und dem anschließend automatisch generierten Zer- tifikat korrigiert werden! Hinweis: Ein Master-Reset ändert die IP Einstellungen nicht. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 261/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 262 7 Konfigurations Manager. Die Seite erwartet die Eingabe des Web-Editor Passwortes. Das voreingestellte Passwort ist Siemens. Es öffnet sich eine neue Seite von der aus das Update ausgeführt werden kann. Die Datei mit dem Update sollte vorher auf dem Desktop oder einem entsprechenden Verzeichnis des verwendeten PC / Laptop gespeichert werden.
  • Seite 263 Verbindung auf HTTPS umgeleitet. Dazu muss zuerst das Zertifikat akzeptiert werden. Siehe Kapitel: 3.3 Zertifi- kate. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 263/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 264 ändern. Auf dem Reiter "Allgemein" kann der 2. Teil des Updates ausge- wählt und geladen werden. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 264/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 265 // unbekannter Fehler Statusobjekt (Obj nº1) wird auf 0 zurückgesetzt, wenn der Bus nicht angeschlossen ist. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 265/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 266 Portforwarding der Ports 80, 137, 138 und 3671 zu vermeiden. Siehe Kapitel: 3.2 Passwort- Management. Weiterhin ist das bereits eingetragene Standardpasswort "Siemens" in der ETS abzuändern. Verwenden Sie möglichst viele unterschiedliche Zeichen. Wählen Sie ein zufälliges Passwort, ohne Wiederholungen oder persönlichen Bezug. Än- dern Sie ihr Passwort regelmäßig.
  • Seite 267 Falls das Gerät den Besitzer wechselt muss das SMTP Passwort aus Sicherheistgründen getauscht werden, da nicht ausgeschlossen werden kann, dass es aus dem Gerät ausgelesen werden kann. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 267/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 268 Anfragen an den offenen Port auch intern an das richtige Gerät weitergeleitet werden. Mehr Informationen unter: https://de.wikipedia.org/wiki/Portweiterleitung. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 268/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 269 Hier finden Sie Tipps und Tricks für die Integration und Projektierung des IP Control Centers. Viele technische Rahmenbe- dingungen unterliegen einem Wandel und werden hier regelmäßig erweitert und aktualisiert. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 269/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 270 Schalten Sonstiges Wert: 0 (Aus) Wert: 1 (An) EU Steckdose UMSCHALTEN Icon_EU on.png Icon_EU on.png Icon_EU off.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 270/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 271 Icon_Occupied.png Abwesenheit Icon_Unoccupied_alt.png Icon_Unoccupied_alt.png Heizung AUS Icon_Heating off.png Icon_Heating off.png Heizung EIN Icon_Heating on.png Icon_Heating on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 271/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 272 Icon_Notebook on.png Icon_Notebook on.png Drucker AUS Icon_Printer off.png Icon_Printer off.png Drucker EIN Icon_Printer on.png Icon_Printer on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 272/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 273 Icon_Microwave on.png Icon_Microwave on.png Waschmaschine AUS Icon_Washmachine off.png Icon_Washmachine off.png Waschmaschine EIN Icon_Washmachine on.png Icon_Washmachine on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 273/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 274 Icon_Fume on.png Icon_Fume on.png Bügeleisen AUS Icon_Iron off.png Icon_Iron off.png Bügeleisen EIN Icon_Iron on.png Icon_Iron on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 274/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 275 Icon_Light off.png Icon_Light on.png Deckenlicht AUS Icon_Ceiling off.png Icon_Ceiling off.png Deckenlicht EIN Icon_Ceiling on.png Icon_Ceiling on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 275/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 276 Tischlampe EIN Icon_Desk on.png Icon_Desk on.png Tischlampe UMSCHALTEN Icon_Desk on.png Icon_Desk off.png Icon_Desk on.png Tischlampe STATUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 276/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 277 Status Heizung Icon_Heating on.png Icon_Heating off.png Icon_Heating on.png Status Boiler Icon_Boiler on.png Icon_Boiler off.png Icon_Boiler on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 277/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 278 Status Waschmaschine Icon_Washmachine on.png Icon_Washmachine off.png Icon_Washmachine on.png Status Backofen Icon_Oven on.png Icon_Oven off.png Icon_Oven on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 278/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 279 Icon_Window open.png Icon_Window closed.png Icon_Window open.png Status Oberlicht Icon_Rooflight off Kopie.png Icon_Rooflight off.png Icon_Rooflight off Kopie.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 279/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 280 Jalousie (kurzer/langer Tastendruck) Icon_Awning.png Icon_Awning.png Icon_Awning.png Jalousie (kurzer/langer Tastendruck) Icon_Blind 2.png Icon_Blind 2.png Icon_Blind 2.png Rollade (kurzer/langer Tastendruck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 280/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 281 Icon_Blind up.png Icon_Blind up.png Jalousie AB (kurzer/langer Tasten- druck) Icon_Blind down.png Icon_Blind down.png Jalousie AUF Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 281/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 282 Icon_Awning off.png Fenster AUF Icon_Window open.png Icon_Window open.png Fenster ZU Icon_Window closed.png Icon_Window closed.png Oberlicht AUF Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 282/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 283 Icon_Garage off.png Leinwand AUF Icon_Canvas off.png Icon_Canvas off.png Leinwand AB Icon_Canvas on.png Icon_Canvas on.png Befehl STOPP Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 283/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 284 Icon_Precomfort (2).png Icon_Precomfort (2).png Energiesparbetrieb Icon_Night_A.png Icon_Night_A.png Schutzbetrieb Icon_Protection.png Icon_Protection.png Komfort Verlängerung Icon_Prolongation.png Icon_Prolongation.png Heizen / Kühlen Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 284/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 285 Icon_fanstage-1.png Icon_fanstage-1.png Lüfterstufe 2 Icon_fanstage-2.png Icon_fanstage-2.png Lüfterstufe 3 Icon_fanstage-3.png Icon_fanstage-3.png Lüfterstufe 4 Icon_fanstage-4.png Icon_fanstage-4.png Lüfterstufe 5 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 285/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 286 Icon_Green Leaf.png Szene Arbeiten Icon_Working.png Icon_Working.png Szene Pause Icon_Break.png Icon_Break.png Szene Entspannen Icon_Couch.png Icon_Couch.png Szenen Essen Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 286/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 287 Icon_Plus.png Icon_Plus.png Stufe - Icon_Minus.png Icon_Minus.png Lüfterstufe + Icon_fanstage-up.png Icon_fanstage-up.png Lüfterstufe – Icon_fanstage-down.png Icon_fanstage-down.png Beleuchtung + Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 287/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 288 Icon_Desk on Minus.png Icon_Desk on Minus.png Wandlampe + Icon_Wall on Plus.png Icon_Wall on Plus.png Wandlampe - Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 288/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 289 Icon_Slider_B_vertical.png Schieberegler Typ 2 horizonzal Icon_Slider-A_horizontal.png Schieberegler Typ 2 vertikal Icon_Slider-A_vertical.png Icon_RGB.png Analoganzeige Icon_General-Analog.png Matrix Element Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 289/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 290 Icon_OK NotAckn.png Icon_OK NotAckn.png Audio / Video Datenpunkttypen mit vordefinierten Werten, individuell einstellbar Einschalten Icon_Enable.png Icon_Enable.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 290/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 291 Icon_Begin.png Ende Icon_End.png Icon_End.png Schneller Rücklauf Icon_Fast_Rewind.png Icon_Fast_Rewind.png Schneller Vorlauf Icon_Fast_Forward.png Icon_Fast_Forward.png Pause Icon_Pause.png Icon_Pause.png Wiedergabe Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 291/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 292 Icon_Eject.png Shuffle Icon_Shuffle.png Icon_Shuffle.png Frequenz Icon_Slider-B.png Icon_Slider-B.png Icon_AV.png Icon_AV.png Navigations Elemente Container Icon_Site.png Seiten Navigation (transparent) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 292/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 293 Icon_Blind_ Icon_Burner Icon_Calend Icon_Cancel Icon_Clean Icon_Clock .png .png Position.png 2_position. Position.png .png ar.png .png ing.png .png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 293/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 294 .png rature.png .png .png tion.png ture_set .png Icon_User- Icon_Warn- Icon_Water Icon_Weat- Icon_Wifi.png group.png ing.png .png her.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 294/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 295 Wert: 0 (Aus) Wert: 1 (An) EU Steckdose UMSCHALTEN Icon_EU on.png Icon_EU off.png Icon_EU on.png EU Steckdose AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 295/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 296 Icon_Heating off.png Icon_Heating off.png Heizung EIN Icon_Heating on.png Icon_Heating on.png Boiler AUS Icon_Boiler off.png Icon_Boiler off.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 296/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 297 Icon_Printer off.png Icon_Printer off.png Drucker EIN Icon_Printer on.png Icon_Printer on.png Bildschirm AUS Icon_Screen.png Icon_Screen.png Bildschirm EIN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 297/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 298 Icon_Washmachine off.png Waschmaschine EIN Icon_Washmachine on.png Icon_Washmachine on.png Backofen AUS Icon_Oven off.png Icon_Oven off.png Backofen EIN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 298/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 299 Bügeleisen EIN Icon_Iron on.png Icon_Iron on.png Springbrunnen AUS Icon_Fountain off Kopie.png Icon_Fountain off Kopie.png Springbrunnen EIN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 299/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 300 Icon_Ceiling off.png Deckenlicht EIN Icon_Ceiling on.png Icon_Ceiling on.png Deckenlicht UMSCHALTEN Icon_Ceiling on.png Icon_Ceiling off.png Icon_Ceiling on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 300/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 301 Icon_Desk on.png Icon_Desk off.png Icon_Desk on.png Tischlampe STATUS Icon_Desk on.png Icon_Desk off.png Icon_Desk on.png Wandlampe AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 301/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 302 Icon_Boiler on.png Icon_Boiler off.png Icon_Boiler on.png Status Beamer Icon_Beamer on.png Icon_Beamer off.png Icon_Beamer on.png Status Faxgerät Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 302/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 303 Icon_Oven on.png Icon_Oven off.png Icon_Oven on.png Status Geschirrspüler Icon_Dishwasher on.png Icon_Dishwasher off.png Icon_Dishwasher on.png Status Kühlschrank Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 303/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 304 Icon_Rooflight off Kopie.png Icon_Rooflight off.png Icon_Rooflight off Kopie.png Tür Status Icon_Door open.png Icon_Door closed.png Icon_Door open.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 304/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 305 Jalousie (kurzer/langer Tastendruck) Icon_Awning.png Icon_Awning.png Icon_Awning.png Jalousie (kurzer/langer Tastendruck) Icon_Blind 2.png Icon_Blind 2.png Icon_Blind 2.png Rollade (kurzer/langer Tastendruck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 305/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 306 Jalousie AB (kurzer/langer Tasten- druck) Icon_Blind down.png Icon_Blind down.png Jalousie AUF Icon_Blind up.png Icon_Blind up.png Jalousie AB Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 306/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 307 Fenster ZU Icon_Window closed.png Icon_Window closed.png Oberlicht AUF Icon_Rooflight off Kopie.png Icon_Rooflight off Kopie.png Oberlicht ZU Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 307/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 308 Icon_Canvas off.png Leinwand AB Icon_Canvas on.png Icon_Canvas on.png Befehl STOPP Icon_Stop.png Icon_Stop.png Wert: 0 Wert: 1 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 308/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 309 Icon_Prolongation.png Icon_Prolongation.png Heizen / Kühlen Icon_Heating_State.png Icon_Heating_State.png Heizen / Kühlen Status Icon_Heating_State.png Icon_Cooling_State.png Icon_Heating_State.png Status Taupunktbetrieb Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 309/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 310 Lüfterstufe 4 Icon_fanstage-4.png Icon_fanstage-4.png Lüfterstufe 5 Icon_fanstage-5.png Icon_fanstage-5.png Szenen Wert: 1 Szene Besprechung Icon_Meeting.png Icon_Meeting.png Szene Präsentation Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 310/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 311 Icon_Couch.png Icon_Couch.png Szenen Essen Icon_Dinner.png Icon_Dinner.png Szene Kochen Icon_Kitchen.png Icon_Kitchen.png Szene Party Icon_Party.png Icon_Party.png Szene Kamin Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 311/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 312 Icon_Light off Plus 92.png Icon_Light off Plus 92.png Deckenlicht + Icon_Ceiling on Plus.png Icon_Ceiling on Plus.png Deckenlicht - Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 312/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 313 Schieberegler Typ 1 horizontal Icon_Slider_B_horizontal.png Schieberegler Typ 1 vertikal Icon_Slider_B_vertical.png Schieberegler Typ 2 horizontal Icon_Slider-A_horizontal.png Schieberegler Typ 2 vertikal Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 313/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 314 Einstellung 3 Lüfterstufen Icon_Fans- Icon_Fans- Icon_Fans- Icon_Fans- Icon_Fan.png tage0.png tage1.png tage2.png tage3.png Einstellung 5 Lüfterstufen Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 314/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 315 Icon_Standby.png Icon_Standby.png Sound EIN Icon_Sound on.png Icon_Sound on.png Sound AUS Icon_Sound off.png Icon_Sound off.png Sound stumm Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 315/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 316 Schneller Vorlauf Icon_Fast_Forward.png Icon_Fast_Forward.png Pause Icon_Pause.png Icon_Pause.png Wiedergabe Icon_Play.png Icon_Play.png Stopp Icon_Stop.png Icon_Stop.png Aufnahme Icon_Record.png Icon_Record.png Eject Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 316/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 317 Icon_AV.png Navigations Elemente Container Icon_Site.png Seiten Navigation (transparent) Icon_Navigation.png Seiten Navigation Icon_Navigation.png Bezeichner (transparent) Icon_ID.png Bezeichner Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 317/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 318 Allgemein AN Icon_On.png Icon_On.png Allgemein UMSCHALTEN I/O Icon_IO.png Icon_IO.png Icon_IO.png Allgemein AUS Icon_Disable.png Icon_Disable.png Allgemein AN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 318/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 319 Icon_Swiss off.png Icon_Swiss off.png Schweizer Steckdose EIN Icon_Swiss on.png Icon_Swiss on.png Anwesenheit UMSCHALTEN Icon_Occupied.png Icon_Unoccupied_alt.png Icon_Occupied.png Anwesenheit Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 319/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 320 Icon_Beamer on.png Faxgerät AUS Icon_FaxB off.png Icon_FaxB off.png Faxgerät EIN Icon_FaxB on.png Icon_FaxB on.png Notebook AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 320/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 321 Icon_Coffeemachine on.png Icon_Coffeemachine on.png Fernseher AUS Icon_TV.png Icon_TV.png Fernseher EIN Icon_TV on.png Icon_TV on.png Mikrowelle AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 321/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 322 Icon_Dishwasher on.png Kühlschrank AUS Icon_Fridge off.png Icon_Fridge off.png Kühlschrank EIN Icon_Fridge on.png Icon_Fridge on.png Dunstabzugshaube AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 322/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 323 Wert: 0 (Aus) Wert: 1 (An) Licht AUS Icon_Light off.png Icon_Light off.png Licht EIN Icon_Light on.png Icon_Light on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 323/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 324 Icon_Floor on.png Icon_Floor off.png Icon_Floor on.png Stehlampe STATUS Icon_Floor on.png Icon_Floor off.png Icon_Floor on.png Tischlampe AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 324/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 325 Icon_EU on.png Icon_EU off.png Icon_EU on.png Schweizer Steckdose Status Icon_Swiss on.png Icon_Swiss off.png Icon_Swiss on.png Status Anwesenheit Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 325/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 326 Status Kaffeemaschine Icon_Coffeemachine on.png Icon_Coffeemachine off.png Icon_Coffeemachine on.png Status Fernseher Icon_TV on.png Icon_TV.png Icon_TV on.png Status Mikrowelle Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 326/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 327 Icon_Fountain on.png Status Zwangsführung Icon_Guide on.png Icon_Guide off.png Icon_Guide on.png Status Jalousie Icon_Shutter.png Icon_Shutter off.png Icon_Shutter on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 327/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 328 Jalousie / Lamelle Wert 0 (Auf) Wert 1 (Ab) Jalousie (kurzer/langer Tastendruck) Icon_Blind.png Icon_Blind.png Icon_Blind.png Jalousie (kurzer/langer Tastendruck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 328/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 329 Befehl AB Icon_Down_1.png Icon_Down_1.png Befehl AUF Icon_Up_2.png Icon_Up_2.png Befehl AB Icon_Down_2.png Icon_Down_2.png Jalousie AUF (kurzer/langer Tasten- druck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 329/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 330 Icon_Schutter down.png Markise RAUS Icon_Awning on.png Icon_Awning on.png Marksie REIN Icon_Awning off.png Icon_Awning off.png Fenster AUF Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 330/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 331 Icon_Garage on.png Garagentor ZU Icon_Garage off.png Icon_Garage off.png Leinwand AUF Icon_Canvas off.png Icon_Canvas off.png Leinwand AB Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 331/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 332 Icon_Comfort_2.png Icon_Comfort_2.png Pre-Komfort Betrieb Icon_Precomfort (2).png Icon_Precomfort (2).png Energiesparbetrieb Icon_Night_A.png Icon_Night_A.png Schutzbetrieb Icon_Protection.png Icon_Protection.png Komfort Verlängerung Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 332/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 333 Lüfterstufe 2 Icon_fanstage-2.png Icon_fanstage-2.png Lüfterstufe 3 Icon_fanstage-3.png Icon_fanstage-3.png Lüfterstufe 4 Icon_fanstage-4.png Icon_fanstage-4.png Lüfterstufe 5 Icon_fanstage-5.png Icon_fanstage-5.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 333/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 334 Icon_Working.png Icon_Working.png Szene Pause Icon_Break.png Icon_Break.png Szene Entspannen Icon_Couch.png Icon_Couch.png Szenen Essen Icon_Dinner.png Icon_Dinner.png Szene Kochen Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 334/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 335 Icon_Plus.png Icon_Plus.png Stufe - Icon_Minus.png Icon_Minus.png Lüfterstufe + Icon_fanstage-up.png Icon_fanstage-up.png Lüfterstufe – Icon_fanstage-down.png Icon_fanstage-down.png Beleuchtung + Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 335/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 336 Icon_Desk on Minus.png Icon_Desk on Minus.png Wandlampe + Icon_Wall on Plus.png Icon_Wall on Plus.png Wandlampe - Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 336/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 337 Icon_Slider_B_vertical.png Schieberegler Typ 2 horizontal Icon_Slider-A_horizontal.png Schieberegler Typ 2 vertikal Icon_Slider-A_vertical.png Icon_RGB.png Analoganzeige Icon_General-Analog.png Matrix Element Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 337/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 338 Alarm Status Icon_OK NotAckn.png Icon_OK NotAckn.png Audio / Video Datenpunkttypen mit vordefinierten Werten, individuell einstellbar Einschalten Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 338/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 339 Icon_Sound mute.png Anfang Icon_Begin.png Icon_Begin.png Ende Icon_End.png Icon_End.png Schneller Rücklauf Icon_Fast_Rewind.png Icon_Fast_Rewind.png Schneller Vorlauf Icon_Fast_Forward.png Icon_Fast_Forward.png Pause Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 339/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 340 Icon_Record.png Icon_Record.png Eject Icon_Eject.png Icon_Eject.png Shuffle Icon_Shuffle.png Icon_Shuffle.png Frequenz Icon_Slider-B.png Icon_Slider-B.png Icon_AV.png Icon_AV.png Navigations Elemente Container Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 340/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 341 Icon_Com- Icon_Con- Icon_Delete Icon_DHW Icon_ Icon_Dim ling_State.pn Icon_Cut.png .png .png fort.png trast.png .png .png Dimming.png ming_2.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 341/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 342 19.4 Creme frame Bedien- und Anzeige Kategorien Funktionsvoransicht Wert: 0 (Aus) Wert: 1 (Ein) Schalten Allgemein Allgemein AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 342/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 343 Wert: 0 (Aus) Wert: 1 (An) EU Steckdose UMSCHALTEN Icon_EU on.png Icon_EU off.png Icon_EU on.png EU Steckdose AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 343/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 344 Anwesenheit UMSCHALTEN Icon_Occupied.png Icon_Unoccupied_alt.png Icon_Occupied.png Anwesenheit Icon_Occupied.png Icon_Occupied.png Abwesenheit Icon_Unoccupied_alt.png Icon_Unoccupied_alt.png Heizung AUS Icon_Heating off.png Icon_Heating off.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 344/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 345 Icon_FaxB on.png Icon_FaxB on.png Notebook AUS Icon_Notebook off.png Icon_Notebook off.png Notebook EIN Icon_Notebook on.png Icon_Notebook on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 345/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 346 Fernseher AUS Icon_TV.png Icon_TV.png Fernseher EIN Icon_TV on.png Icon_TV on.png Mikrowelle AUS Icon_Microwave off.png Icon_Microwave off.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 346/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 347 Icon_Dishwasher on.png Kühlschrank AUS Icon_Fridge off.png Icon_Fridge off.png Kühlschrank EIN Icon_Fridge on.png Icon_Fridge on.png Dunstabzugshaube AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 347/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 348 Icon_Guide on.png Schalten Licht Wert: 0 (Aus) Wert: 1 (An) Licht AUS Icon_Light off.png Icon_Light off.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 348/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 349 Icon_Ceiling on.png Stehlampe AUS Icon_Floor off.png Icon_Floor off.png Stehlampe EIN Icon_Floor on.png Icon_Floor on.png Stehlampe UMSCHALTEN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 349/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 350 Wandlampe EIN Icon_Wall on.png Icon_Wall on.png Wandlampe UMSCHALTEN Icon_Wall on.png Icon_Wall off.png Icon_Wall on.png Wandlampe STATUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 350/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 351 Icon_FaxB on.png Icon_FaxB off.png Icon_FaxB on.png Status Notebook Icon_Notebook on.png Icon_Notebook off.png Icon_Notebook on.png Status Drucker Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 351/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 352 Status Kühlschrank Icon_Fridge on.png Icon_Fridge off.png Icon_Fridge on.png Status Dunstabzugshaube Icon_Fume on.png Icon_Fume off.png Icon_Fume on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 352/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 353 Icon_Door open.png Icon_Door closed.png Icon_Door open.png Status Lichtkuppel Icon_Domelight on.png Icon_Domelight off.png Icon_Domelight on.png Status Garagentor Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 353/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 354 Icon_Blind 2.png Icon_Blind 2.png Rollade (kurzer/langer Tasten- druck) Icon_Shutter.png Icon_Shutter.png Icon_Shutter.png Befehl AUF (kurzer/langer Tasten- druck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 354/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 355 Icon_Blind up.png Icon_Blind up.png Jalousie AB (kurzer/langer Tasten- druck) Icon_Blind down.png Icon_Blind down.png Jalousie AUF Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 355/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 356 Icon_Awning on.png Marksie REIN Icon_Awning off.png Icon_Awning off.png Fenster AUF Icon_Window open.png Icon_Window open.png Fenster ZU Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 356/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 357 Icon_Domelight on.png Lichtkuppel ZU Icon_Domelight off.png Icon_Domelight off.png Garagentor AUF Icon_Garage on.png Icon_Garage on.png Garagentor ZU Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 357/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 358 Icon_Manual (2).png Automatikbetrieb Icon_Auto_2.png Icon_Auto_2.png Status Automatikbetrieb Icon_Auto_2.png Icon_Manual (2).png Icon_Auto_2.png Komfort Betrieb Icon_Comfort_2.png Icon_Comfort_2.png Pre-Komfort Betrieb Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 358/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 359 Heizen / Kühlen Status Icon_Heating_State.png Icon_Cooling_State.png Icon_Heating_State.png Status Taupunktbetrieb Icon_Humidity.png Icon_Humidity.png Status Frostschutzbetrieb Icon_Frost.png Icon_Frost.png Lüfterstufe 0 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 359/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 360 Lüfterstufe 5 Icon_fanstage-5.png Icon_fanstage-5.png Szenen Wert: 1 Szene Besprechung Icon_Meeting.png Icon_Meeting.png Szene Präsentation Icon_Presentation.png Icon_Presentation.png Szene Anwesenheit Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 360/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 361 Icon_Break.png Icon_Break.png Szene Entspannen Icon_Couch.png Icon_Couch.png Szenen Essen Icon_Dinner.png Icon_Dinner.png Szene Kochen Icon_Kitchen.png Icon_Kitchen.png Szene Party Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 361/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 362 Icon_fanstage-up.png Icon_fanstage-up.png Lüfterstufe – Icon_fanstage-down.png Icon_fanstage-down.png Beleuchtung + Icon_Light on Plus.png Icon_Light on Plus.png Beleuchtung - Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 362/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 363 Icon_Wall on Plus.png Icon_Wall on Plus.png Wandlampe - Icon_Wall on Minus.png Icon_Wall on Minus.png Schieberegler Typ 1 horizontal Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 363/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 364 Icon_Slider-A_horizontal.png Schieberegler Typ 2 vertikal Icon_Slider-A_vertical.png Icon_RGB.png Analoganzeige Icon_General-Analog.png Matrix Element Icon_Thumbnails.png Icon_Thumbnails.png Icon_Thumbnails.png Einstellung Betriebsart Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 364/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 365 Icon_OK NotAckn.png Icon_OK NotAckn.png Audio / Video Datenpunkttypen mit vordefinierten Werten, individuell einstellbar Einschalten Icon_Enable.png Icon_Enable.png Standby Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 365/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 366 Icon_Begin.png Ende Icon_End.png Icon_End.png Schneller Rücklauf Icon_Fast_Rewind.png Icon_Fast_Rewind.png Schneller Vorlauf Icon_Fast_Forward.png Icon_Fast_Forward.png Pause Icon_Pause.png Icon_Pause.png Wiedergabe Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 366/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 367 Icon_Eject.png Shuffle Icon_Shuffle.png Icon_Shuffle.png Frequenz Icon_Slider-B.png Icon_Slider-B.png Icon_AV.png Icon_AV.png Navigations Elemente Container Icon_Site.png Seiten Navigation (transparent) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 367/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 368 Icon_Navigation.png Seiten Navigation Icon_Navigation.png Bezeichner (transparent) Icon_ID.png Bezeichner Icon_ID.png Bild Icon_Picture.png Einstellungen Touch Displays Icon_Settings.png Icon_Settings.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 368/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 369 Wert: 0 (Aus) Wert: 1 (An) EU Steckdose UMSCHALTEN Icon_EU on.png Icon_EU off.png Icon_EU on.png EU Steckdose AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 369/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 370 Icon_Unoccupied_alt.png Icon_Occupied.png Anwesenheit Icon_Occupied.png Icon_Occupied.png Abwesenheit Icon_Unoccupied_alt.png Icon_Unoccupied_alt.png Heizung AUS Icon_Heating off.png Icon_Heating off.png Heizung EIN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 370/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 371 Icon_Notebook on.png Drucker AUS Icon_Printer off.png Icon_Printer off.png Drucker EIN Icon_Printer on.png Icon_Printer on.png Bildschirm AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 371/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 372 Icon_Microwave on.png Waschmaschine AUS Icon_Washmachine off.png Icon_Washmachine off.png Waschmaschine EIN Icon_Washmachine on.png Icon_Washmachine on.png Backofen AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 372/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 373 Icon_Fume on.png Bügeleisen AUS Icon_Iron off.png Icon_Iron off.png Bügeleisen EIN Icon_Iron on.png Icon_Iron on.png Springbrunnen AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 373/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 374 Icon_Light on.png Deckenlicht AUS Icon_Ceiling off.png Icon_Ceiling off.png Deckenlicht EIN Icon_Ceiling on.png Icon_Ceiling on.png Deckenlicht UMSCHALTEN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 374/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 375 Icon_Desk on.png Icon_Desk off.png Icon_Desk on.png Tischlampe STATUS Icon_Desk on.png Icon_Desk off.png Icon_Desk on.png Wandlampe AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 375/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 376 Icon_Heating on.png Icon_Heating off.png Icon_Heating on.png Status Boiler Icon_Boiler on.png Icon_Boiler off.png Icon_Boiler on.png Status Beamer Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 376/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 377 Icon_Washmachine on.png Icon_Washmachine off.png Icon_Washmachine on.png Status Backofen Icon_Oven on.png Icon_Oven off.png Icon_Oven on.png Status Geschirrspüler Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 377/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 378 Icon_Window open.png Icon_Window closed.png Icon_Window open.png Status Oberlicht Icon_Rooflight off Kopie.png Icon_Rooflight off.png Icon_Rooflight off Kopie.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 378/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 379 Jalousie (kurzer/langer Tastendruck) Icon_Awning.png Icon_Awning.png Icon_Awning.png Jalousie (kurzer/langer Tastendruck) Icon_Blind 2.png Icon_Blind 2.png Icon_Blind 2.png Rollade (kurzer/langer Tastendruck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 379/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 380 Icon_Down_2.png Icon_Down_2.png Jalousie AUF (kurzer/langer Tasten- druck) Icon_Blind up.png Icon_Blind up.png Jalousie AB (kurzer/langer Tasten- druck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 380/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 381 Icon_Awning on.png Marksie REIN Icon_Awning off.png Icon_Awning off.png Fenster AUF Icon_Window open.png Icon_Window open.png Fenster ZU Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 381/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 382 Icon_Domelight off.png Garagentor AUF Icon_Garage on.png Icon_Garage on.png Garagentor ZU Icon_Garage off.png Icon_Garage off.png Leinwand AUF Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 382/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 383 Icon_Manual (2).png Icon_Auto_2.png Komfort Betrieb Icon_Comfort_2.png Icon_Comfort_2.png Pre-Komfort Betrieb Icon_Precomfort (2).png Icon_Precomfort (2).png Energiesparbetrieb Icon_Night_A.png Icon_Night_A.png Schutzbetrieb Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 383/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 384 Icon_Frost.png Icon_Frost.png Lüfterstufe 0 Icon_fanstage-0.png Icon_fanstage-0.png Lüfterstufe 1 Icon_fanstage-1.png Icon_fanstage-1.png Lüfterstufe 2 Icon_fanstage-2.png Icon_fanstage-2.png Lüfterstufe 3 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 384/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 385 Szene Abwesenheit Icon_Unoccupied_alt.png Icon_Unoccupied_alt.png Szene Öko Icon_Green Leaf.png Icon_Green Leaf.png Szene Arbeiten Icon_Working.png Icon_Working.png Szene Pause Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 385/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 386 Individuelle Werte in Abhängigkeit des Datenpunkttyps und des ausgewähl- Erweiterte Bedienelemente ten erweiterten Elements Stufe + Icon_Plus.png Icon_Plus.png Stufe - Icon_Minus.png Icon_Minus.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 386/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 387 Icon_Floor on Minus.png Icon_Floor on Minus.png Tischlampe + Icon_Desk on Plus.png Icon_Desk on Plus.png Tischlampe - Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 387/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 388 Icon_Slider_B_horizontal.png Schieberegler Typ 1 vertikal Icon_Slider_B_vertical.png Schieberegler Typ 2 horizontal Icon_Slider-A_horizontal.png Schieberegler Typ 2 vertikal Icon_Slider-A_vertical.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 388/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 389 Icon_Fans- Icon_Fans- Icon_Fans- Icon_Fans- Icon_Fan.png nstage0. tage1.png tage2.png tage3.png tage4.png tage5.png Erweitertes Element Icon_NavigationSettings.png Wert senden Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 389/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 390 Icon_Sound off.png Sound stumm Icon_Sound mute.png Icon_Sound mute.png Anfang Icon_Begin.png Icon_Begin.png Ende Icon_End.png Icon_End.png Schneller Rücklauf Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 390/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 391 Icon_Play.png Stopp Icon_Stop.png Icon_Stop.png Aufnahme Icon_Record.png Icon_Record.png Eject Icon_Eject.png Icon_Eject.png Shuffle Icon_Shuffle.png Icon_Shuffle.png Frequenz Icon_Slider-B.png Icon_Slider-B.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 391/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 392 Icon_Navigation.png Seiten Navigation Icon_Navigation.png Bezeichner (transparent) Icon_ID.png Bezeichner Icon_ID.png Bild Icon_Picture.png Einstellungen Touch Displays Icon_Settings.png Icon_Settings.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 392/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 393 Wert: 0 (Aus) Wert: 1 (An) EU Steckdose UMSCHALTEN Icon_EU on.png Icon_EU off.png Icon_EU on.png EU Steckdose AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 393/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 394 Icon_Occupied.png Abwesenheit Icon_Unoccupied_alt.png Icon_Unoccupied_alt.png Heizung AUS Icon_Heating off.png Icon_Heating off.png Heizung EIN Icon_Heating on.png Icon_Heating on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 394/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 395 Icon_Notebook off.png Notebook EIN Icon_Notebook on.png Icon_Notebook on.png Drucker AUS Icon_Printer off.png Icon_Printer off.png Drucker EIN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 395/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 396 Icon_Microwave off.png Mikrowelle EIN Icon_Microwave on.png Icon_Microwave on.png Waschmaschine AUS Icon_Washmachine off.png Icon_Washmachine off.png Waschmaschine EIN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 396/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 397 Icon_Fume off.png Icon_Fume off.png Dunstabzugshaube EIN Icon_Fume on.png Icon_Fume on.png Bügeleisen AUS Icon_Iron off.png Icon_Iron off.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 397/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 398 Icon_Light on.png Icon_Light off.png Icon_Light on.png Licht STATUS Icon_Light on.png Icon_Light off.png Icon_Light on.png Deckenlicht AUS Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 398/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 399 Stehlampe STATUS Icon_Floor on.png Icon_Floor off.png Icon_Floor on.png Tischlampe AUS Icon_Desk off.png Icon_Desk off.png Tischlampe EIN Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 399/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 400 Schweizer Steckdose Status Icon_Swiss on.png Icon_Swiss off.png Icon_Swiss on.png Status Anwesenheit Icon_Occupied.png Icon_Unoccupied_alt.png Icon_Occupied.png Status Heizung Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 400/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 401 Icon_Coffeemachine on.png Status Fernseher Icon_TV on.png Icon_TV.png Icon_TV on.png Status Mikrowelle Icon_Microwave on.png Icon_Microwave off.png Icon_Microwave on.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 401/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 402 Status Zwangsführung Icon_Guide on.png Icon_Guide off.png Icon_Guide on.png Status Jalousie Icon_Shutter.png Icon_Shutter off.png Icon_Shutter on.png Status Markise Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 402/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 403 Wert 1 (Ab) Jalousie (kurzer/langer Tastendruck) Icon_Blind.png Icon_Blind.png Icon_Blind.png Jalousie (kurzer/langer Tastendruck) Icon_Awning.png Icon_Awning.png Icon_Awning.png Jalousie (kurzer/langer Tastendruck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 403/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 404 Icon_Down_2.png Icon_Down_2.png Jalousie AUF (kurzer/langer Tasten- druck) Icon_Blind up.png Icon_Blind up.png Jalousie AB (kurzer/langer Tasten- druck) Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 404/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 405 Icon_Schutter down.png Markise RAUS Icon_Awning on.png Icon_Awning on.png Marksie REIN Icon_Awning off.png Icon_Awning off.png Fenster AUF Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 405/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 406 Icon_Domelight on.png Lichtkuppel ZU Icon_Domelight off.png Icon_Domelight off.png Garagentor AUF Icon_Garage on.png Icon_Garage on.png Garagentor ZU Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 406/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 407 Status Automatikbetrieb Icon_Auto_2.png Icon_Manual (2).png Icon_Auto_2.png Komfort Betrieb Icon_Comfort_2.png Icon_Comfort_2.png Pre-Komfort Betrieb Icon_Precomfort (2).png Icon_Precomfort (2).png Energiesparbetrieb Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 407/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 408 Icon_Humidity.png Icon_Humidity.png Status Frostschutzbetrieb Icon_Frost.png Icon_Frost.png Lüfterstufe 0 Icon_fanstage-0.png Icon_fanstage-0.png Lüfterstufe 1 Icon_fanstage-1.png Icon_fanstage-1.png Lüfterstufe 2 Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 408/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 409 Szene Anwesenheit Icon_Occupied.png Icon_Occupied.png Szene Abwesenheit Icon_Unoccupied_alt.png Icon_Unoccupied_alt.png Szene Öko Icon_Green Leaf.png Icon_Green Leaf.png Szene Arbeiten Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 409/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 410 Individuelle Werte in Abhängigkeit des Datenpunkttyps und des ausgewählten Erweiterte Bedienelemente erweiterten Elements Stufe + Icon_Plus.png Icon_Plus.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 410/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 411 Icon_Floor on Plus.png Icon_Floor on Plus.png Stehlampe - Icon_Floor on Minus.png Icon_Floor on Minus.png Tischlampe + Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 411/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 412 Icon_Slider_B_horizontal.png Schieberegler Typ 1 vertikal Icon_Slider_B_vertical.png Schieberegler Typ 2 horizontal Icon_Slider-A_horizontal.png Schieberegler Typ 2 vertikal Icon_Slider-A_vertical.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 412/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 413 Einstellung 5 Lüfterstufen Icon_Fans- Icon_Fans- Icon_Fans- Icon_Fans- Icon_Fans- Icon_Fans- Icon_Fan.png tage0.png tage1.png tage2.png tage3.png tage4.png tage5.png Erweitertes Element Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 413/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 414 Sound AUS Icon_Sound off.png Icon_Sound off.png Sound stumm Icon_Sound mute.png Icon_Sound mute.png Anfang Icon_Begin.png Icon_Begin.png Ende Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 414/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 415 Wiedergabe Icon_Play.png Icon_Play.png Stopp Icon_Stop.png Icon_Stop.png Aufnahme Icon_Record.png Icon_Record.png Eject Icon_Eject.png Icon_Eject.png Shuffle Icon_Shuffle.png Icon_Shuffle.png Frequenz Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 415/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 416 Icon_Alarm- Icon_Alarm- Icon_Audio Icon_Auto Icon_Bag_A Icon_Bag_ ation.png ok.png state.png Ackn.png Fire_V2.png Gas.png .png .png .png B.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 416/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 417 Icon_Switch Icon_Tempe- Icon_Trend Icon_Unlock blind_Posi- 3.png .png .png port.png .png rature.png .png .png tion.png ture_set .png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 417/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 418 August 2021 07 0B IP Control Center 983501 Icon_User- Icon_Warn- Icon_Water Icon_Weat- Icon_Wifi.png group.png ing.png .png her.png Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 418/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 419 Java geschrieben sind. Moderne Browser beinhalten JVM zur Ausführung von Java Applets, die in den Webseiten enthalten sind. KNX Association (Konnex Association). Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 419/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 420 Tunnel verbunden sind. Wide Area Network. Dieses Netzwerk verbindet IP Geräte und Computer in verschiedenen Städten oder Ländern. Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 420/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 421 Apple und Siri sind Marken der Apple Inc, die in den USA und weiteren Ländern eingetragen sind. © 2019 Apple Inc. Alle Rechte vorbehalten. 20.4 Verwendete Quellen und Verweise Wikipedia Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 421/422 CH 6300 Zug Änderungen vorbehalten...
  • Seite 422 GAMMA instabus Applikationsprogramm-Beschreibungen August 2021 07 0B IP Control Center 983501 20.5 Raum für Notizen Siemens Schweiz AG RS-AB Update: http://www.siemens.com/gamma-td Building Technologies Division International Headquarters © Siemens Schweiz AG 2021 Theilerstrasse 1a 422/422 CH 6300 Zug Änderungen vorbehalten...
