Siemens IP Control Center N 152 Bedienungsanleitung Seite 218

GAMMA instabus
Applikationsprogramm-Beschreibungen
August 2021
07 0B IP Control Center 983501

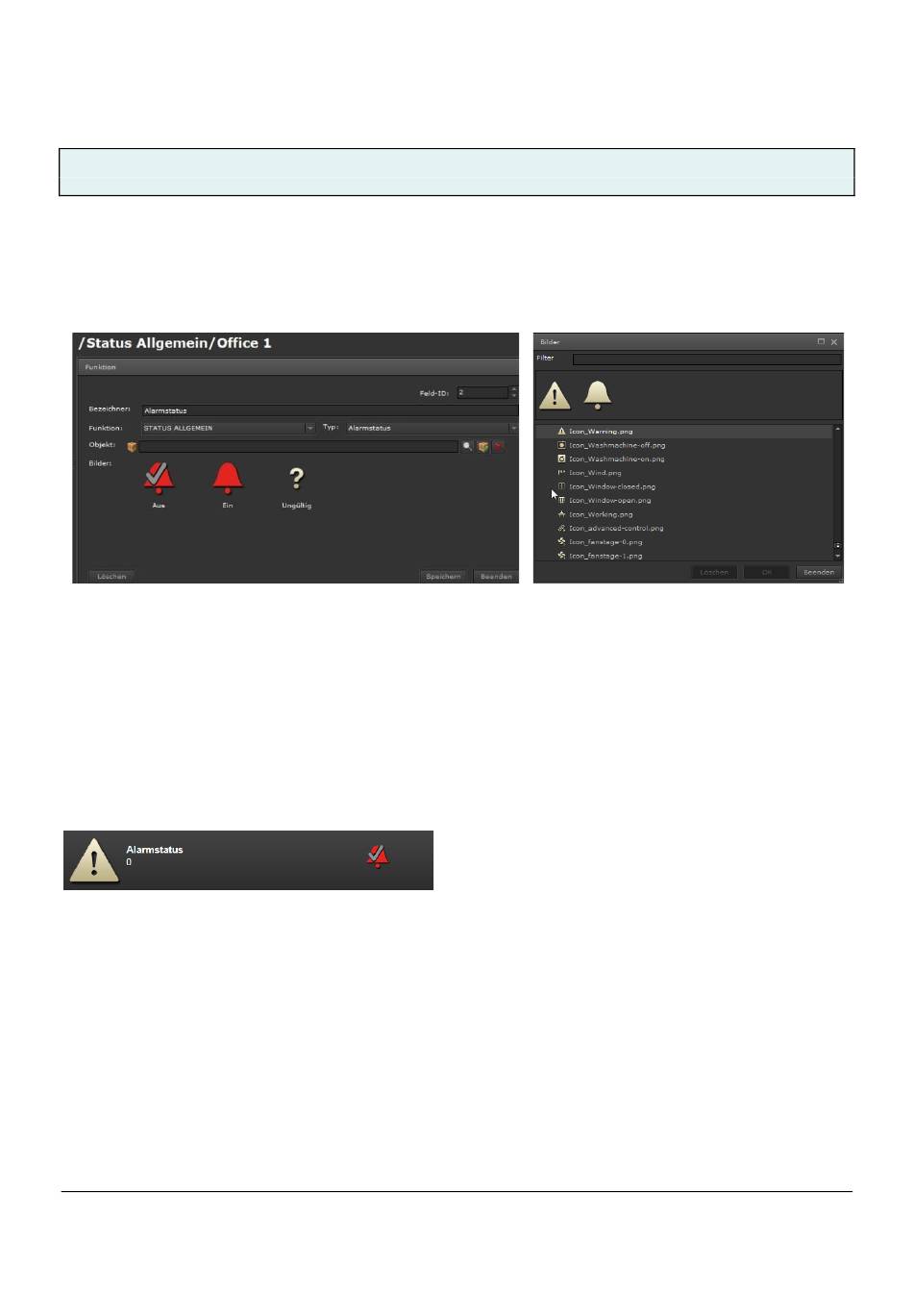

ALARMSTATUS: Dieses Element zeigt einen Alarm Status Wert Ein oder Aus.
Der Status wird durch das entsprechend konfigurierte Objekt bzw. die Gruppenadresse aktualisiert. Dies wird durch ein
spezifisches Icon dargestellt. Wird kein Status Wert empfangen verbleibt das Objekt im Zustand "ungültig". Ein Icon als
Fragezeichen signalisiert dies.
Bezeichner: Eine sinnvolle Funktionsbezeichnung kann eingetragen werden.
Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite.
Funktion: Auswahl der Funktionskategorie, z.B. Status Allgemein.
Typ: Alarmstatus
Objekt: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse. Diese können aus
dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Bit zugelassen.
Bilder: Bilder zur Anzeige der Aktion: Aus, Ein, ungültiger Wert. Diese können geändert werden. Das IP Control Center
beinhaltet eine breite Auswahl an Icons.
Anzeige der Visualisierungsansicht Alarmstatus:
