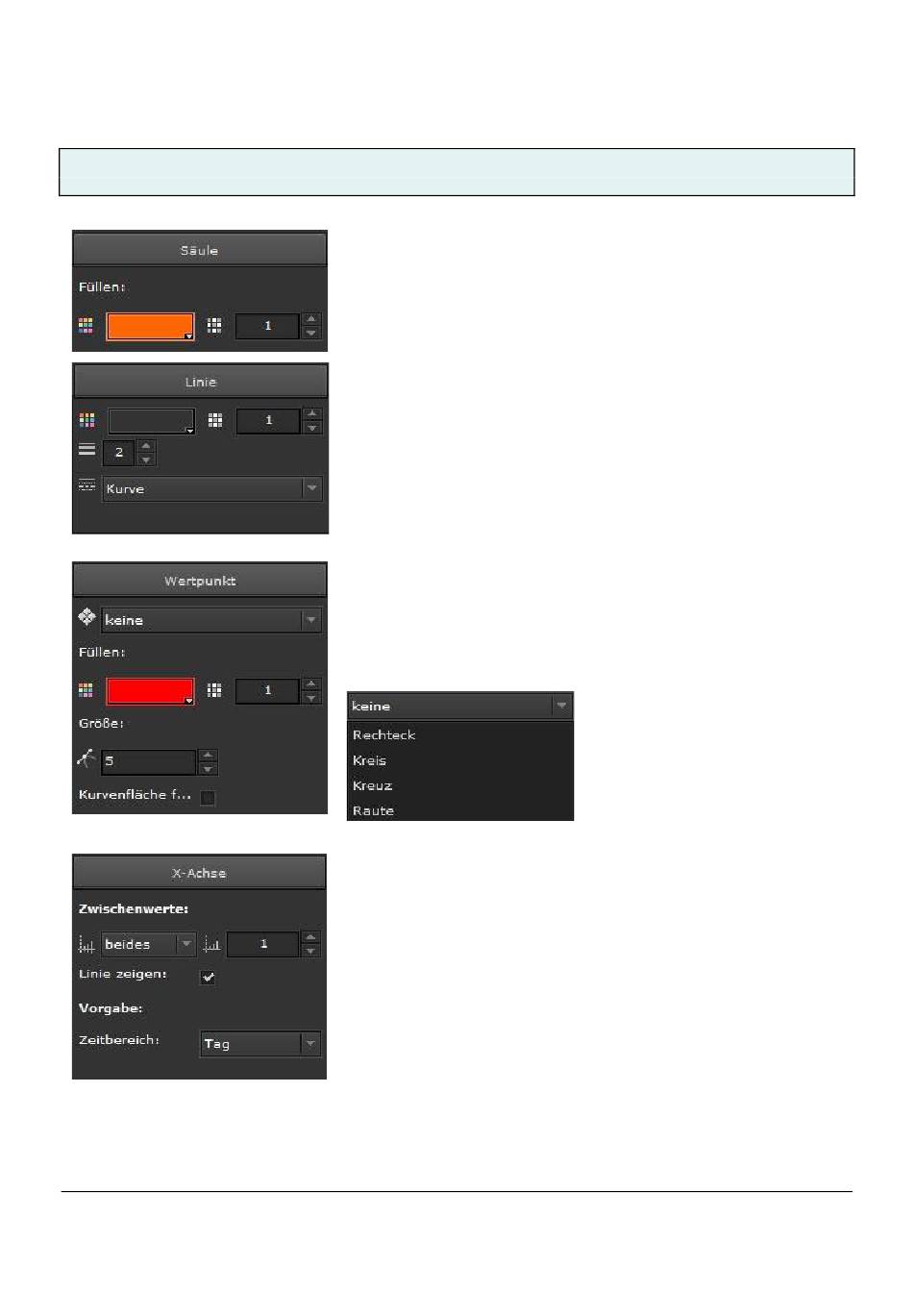

Bei ausgewähltem Balkendiagramm lässt sich im Bereich "Säule" die Füll-
farbe und Transparenz einstellen. Bei der Transparenz ist der Voreingestellte
Wert 1 (keine Transparenz).
Bei ausgewähltem Liniendiagramm lässt sich im Bereich "Linie" neben Füll-
farbe und Transparenz auch die Strichstärke (px) und die Darstellung
(Kurve/Segment) auswählen.
Im Bereich "Wertpunkt" können Form, Füllfarbe, Transparenz und Größe vari-
iert werden. Bei der Transparenz ist der Voreingestellte Wert 1 (keine Trans-
parenz). Die auswählbaren Formen sind:
•
Rechteck
•
Kreis
•
Kreuz
• Raute
Der Bereich "X und Y-Achsen" kann die Form der X-Achse und Y-Achse defi-
niert werden. Wichtig ist die Definition des voreingestellten Zeitbereiches.
Anzeige der Zwischenwerte
Typ der Skala: Anzeigemöglichkeiten sind innen, außen, beide oder keine
Anzeige.
Länge der Skala: Die Länge der Skala für die Wertepunkte in Pixel (0-20).
Vorgaben
Linie zeigen: Anzeige der X-Achsen Grundlinie.
Zeitbereich: Einstellung des dargestellten Zeitbereichs.
