07 0B IP Control Center 983501
11.3 Logik-Modul
Das leistungsfähige Logik-Modul des IP Control Centers bietet neben den Standard-Verknüpfungen wie z.B. AND, OR,
INVERT zusätzlich Vergleicher, mathematische Operationen, Wandler, Treppenhausfunktion, Verzögerungsglieder und
weitere Logikgatter. Die vollgrafische Oberfläche ermöglicht eine schnelle und einfache Konfiguration auch bei komple-
xen Logikfunktionen.

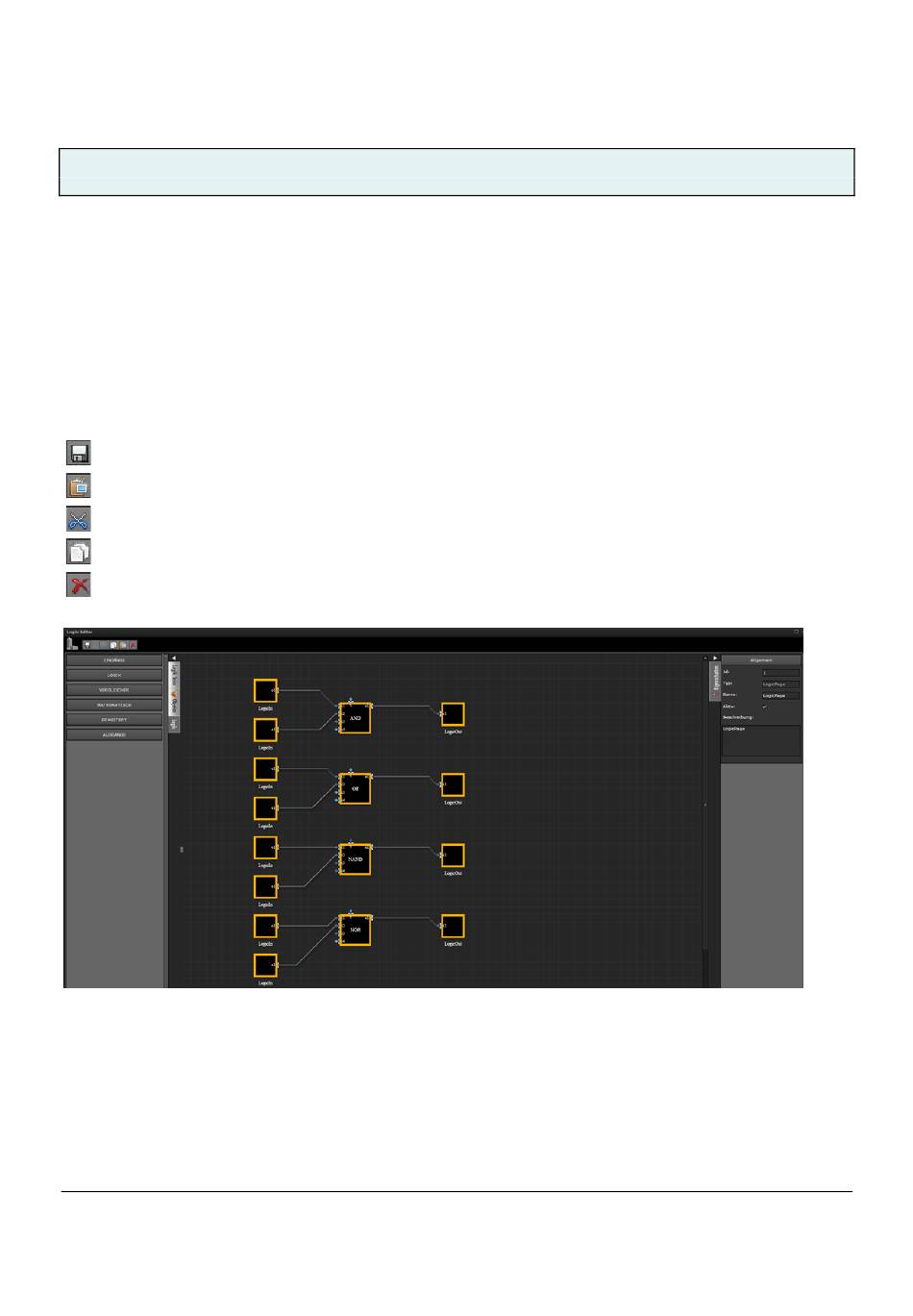

Für die Konfiguration wird das Logikmodul im Web-Editor aufgerufen Die folgende Abbildung zeigt das Fenster des Logik-
Editors.
In der Werkzeug-Leiste befinden sich folgende Funktionen:
Sichern des erstellten Logikplans.
Einfügen einer Kopie eines markierten Elements.
Ausschneiden eines markierten Elements.
Kopieren eines markierten Elements.
Löschen eines markierten Elements.
Auf der linken Seite lassen sich die Logik-Pläne in 40 verschiedenen Ordnern organisieren. Jeder dieser Container enthält
dann eine Gruppe an Funktionen welche aus bis zu 25 Logik-Bausteinen bestehen kann. So lassen sich bis zu 1000 Logik-
Funktionen realisieren.
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug
RS-AB
© Siemens Schweiz AG 2021
Änderungen vorbehalten
GAMMA instabus
Applikationsprogramm-Beschreibungen
Update: http://www.siemens.com/gamma-td
August 2021
136/422
