11.3.2 Logikgatter
Es kann aus vier Gruppen von Logikgattern gewählt werden: Binäre Funktionen, Vergleicher, mathematische Funktionen
und erweiterte Funktionen.
Alle Logikgatter können über einen speziellen Aktivierungseingang V per Objekt oder Gruppenadresse aktiviert oder deak-
tiviert werden. Dazu kann der entsprechende Eingang mit einem Objekt bzw. einer Gruppenadresse verknüpft werden.
Falls dieser Eingang "1" ist, wird dieses Gatter ausgeführt. Bei einer "0" am Eingang wird das Gatter deaktiviert und kein
Signal verarbeitet.
Hinweis: Beim Wechsel des Aktivierungseinganges V von 0 auf 1 (aktivieren) wird die Logik direkt ausgeführt. Der Aktivie-
rungseingang kann mit unterschiedlichen Datentypen verknüpft werden. Dabei gilt: Ist der Wert = 0 ist die Logik deaktiviert.
Ist der Wert ungleich 0 bzw. nicht verknüpft wird die Logik ausgeführt.
Die Logikgatter arbeiten intern mit einer doppelten Genauigkeit, sowie mit positiven als auch mit negativen Werten.
Es gilt folgende Verarbeitungsreihenfolge:
•
Datenpunkttyp am logischen Eingang wird intern in Double umgewandelt.
•
Eine mögliche Invertierung wird durchgeführt.
• Die Berechnung des Logikgatters wird durchgeführt.
•
Eine mögliche Invertierung am Ausgang wird durchgeführt.
•
Übertragung des internen Wertes auf den Datentyp des logischen Ausgangs und gegebenenfalls Wertebereichs-
überprüfung und Limitierung.
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug

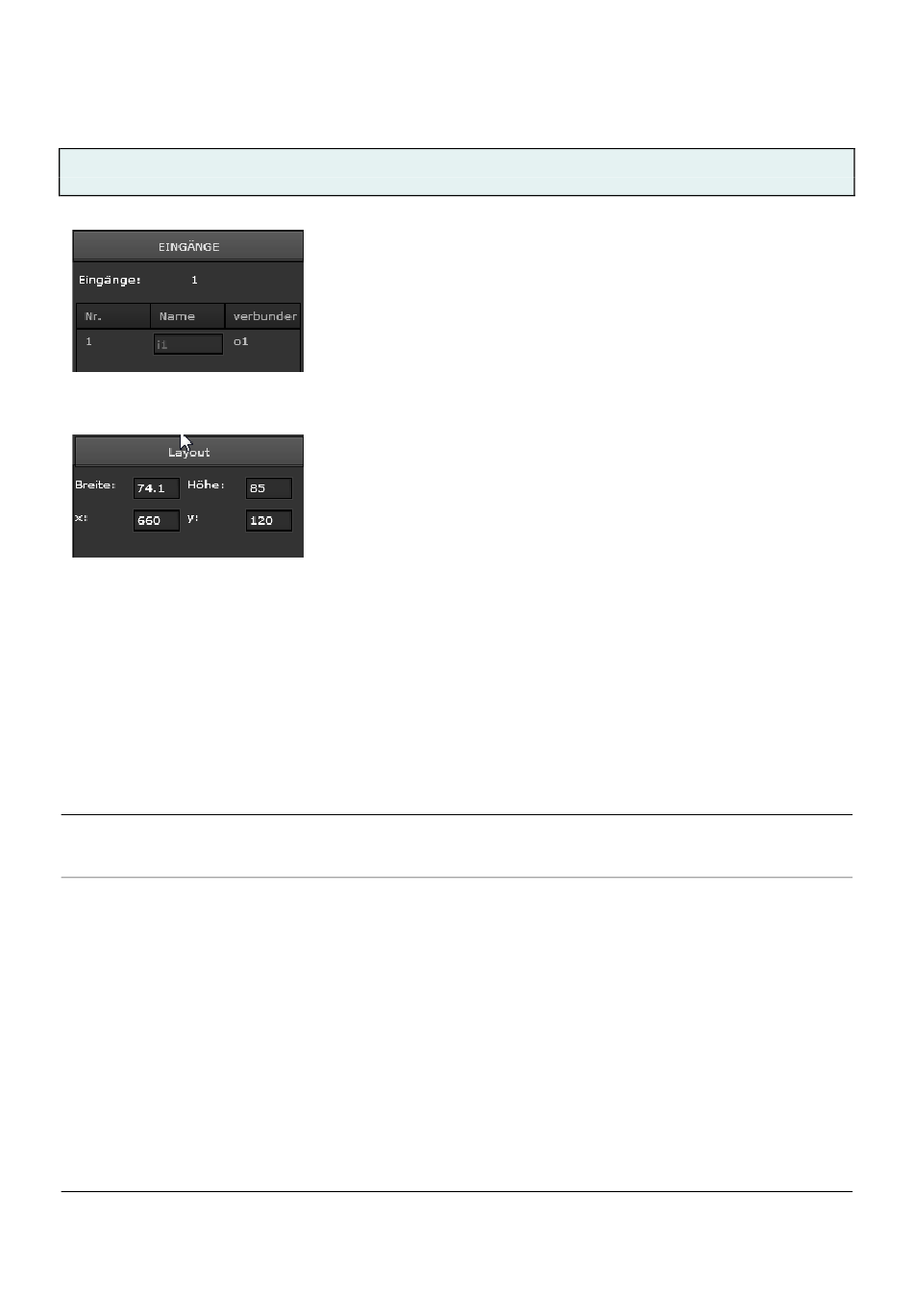

Ein Ausgangselement besitzt auf der linken Seite einen internen Eingang (i1),
