11.5 Chart Modul
Chart Modul zur Aufzeichnung von bis zu 10 Datenpunkten und zum Anzeigen von Kurven- und Balkendiagrammen. Da-
mit können z.B. Trends von Verbrauchswerten oder Wetteraufzeichnungen visualisiert werden. Im Chart Modul werden
die aufzuzeichnenden Datenpunkte, Kommunikationsobjekte, virtuellen Objekte oder Gruppenadressen, ausgewählt und
für die Aufzeichnung konfiguriert.
11.5.1 Konfiguration der Datenpunkte

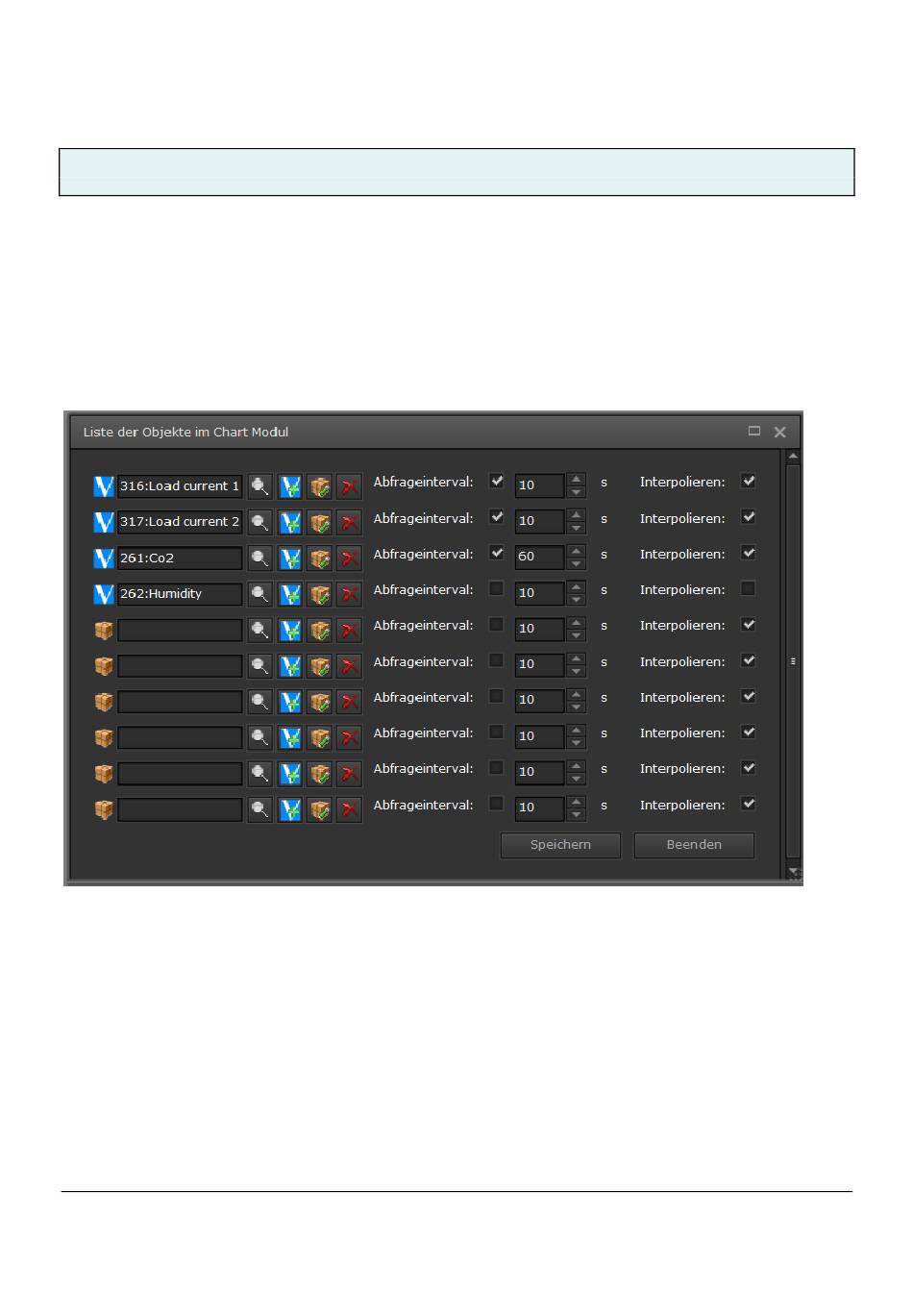

Folgende Einstellungen sind möglich:
Abfrageintervall: Bei Aktivierung dieser Einstellung wird der jeweilige Datenpunkt zyklisch abgefragt. Dabei wird eine
Leseanforderung auf den KNX Bus gesandt. Das Abfrageintervall in Sekunden wird dazu ebenfalls definiert. Diese Daten
werden aufgezeichnet und pro Minute werden der Mittelwert, der Maximalwert und der Minimalwert berechnet und ge-
speichert. Sollte innerhalb einer Minute kein Wert vom KNX Bus empfangen werden, können die zwischenzeitlich nicht
vorhandenen Werte interpoliert werden. Nach einer Stunde werden Werte als Stundenmittelwert, als Stundenmaximal-
und Stundenminimalwert berechnet und gespeichert.
Interpolieren: Bei Aktivierung dieser Einstellung werden nicht vorhandene Daten interpoliert.
Mit der Taste "Speichern" werden die konfigurierten Datenpunkte aufgezeichnet.
