Effekt Nr.: Nummer des zu startenden bzw. des zu stoppenden Effekts.
Bilder: Bilder zur Anzeige der Aktion: Starten eines Effektes und Stoppen eines Effektes. Diese können geändert werden.
Das IP Control Center beinhaltet eine breite Auswahl an Icons.

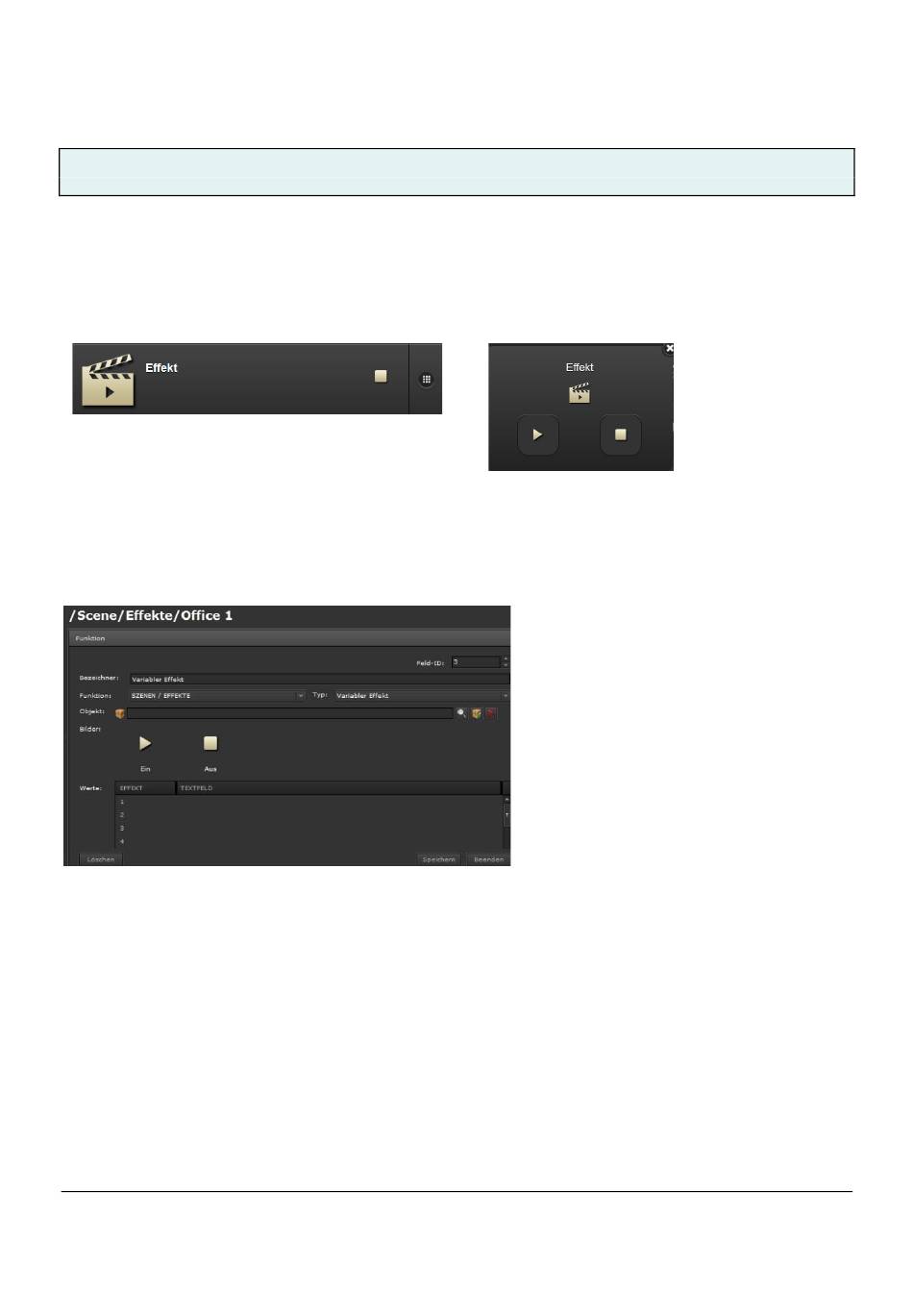

Anzeige der Visualisierungsansicht Effekt: Untermenü Effekt:
VARIABELER EFFEKT: Dieses Element steuert verschiedene Effekte über ihre Effektnummern. Die Effektnummern werden
über ein entsprechend konfiguriertes Objekt bzw. die Gruppenadresse gestartet. Weiterhin werden über dieses Objekt
bzw. diese Gruppenadresse die Effekte angehalten. Spezifische Icons stellen diese Bedientasten dar.
Bezeichner: Eine sinnvolle Funktionsbezeichnung kann eingetragen werden.
Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite.
Funktion: Auswahl der Funktionskategorie, z.B. Szenen / Effekte.
Typ: variabler Effekt
Objekt: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse. Diese können aus
dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Byte zugelassen.
Bilder: Bilder zur Anzeige der Aktion: Starten der Effektnummern und Stoppen der Effekte. Diese können geändert wer-
den. Das IP Control Center beinhaltet eine breite Auswahl an Icons.
Werte: In diesem Feld werden die relevanten Effektnummern ausgewählt. 16 Effekte können benutzt werden. Im Feld
"Textfeld" wird ein passender Effektname eingetragen. Alle Effekte, welche mit einem Eintrag im Textfeld gespeichert
werden, werden in der Visualisierungsansicht mit ihrem Effektnamen zur Auswahl angezeigt.
