Wird ein anderer Wert als 0...4 empfangen, wird die zuletzt aktive Betriebsart beibehalten.
Sollwert: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse. Diese können
aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 2 Byte Fließ-
komma unterstützt. Es wird der Wertinhalt für den Raumtemperatursollwert empfangen und angezeigt. Wenn kein Objekt
bzw. keine Gruppenadresse zugeordnet ist, erscheint in der Visualisierungsansicht keine Information.
Sollwertverschiebung: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse.
Diese können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1
Bit unterstützt. Es wird die eingestellte Sollwertverschiebung übertragen.
Aktuelle Temperatur: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse.
Diese können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 2
Byte Fließkomma unterstützt. Die aktuelle Raumtemperatur wird angezeigt. Wenn kein Objekt bzw. keine Gruppenadresse
zugeordnet ist, erscheint in der Visualisierungsansicht keine Information.
Heizen/Kühlen Modus: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse.
Diese können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1
bit unterstützt. Der Modus Heizen oder Kühlen wird angezeigt. Wenn kein Objekt bzw. keine Gruppenadresse zugeordnet
ist, erscheint in der Visualisierungsansicht keine Information.
Reglerausgang: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse. Diese
können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Byte
unterstützt. Die Stellgröße für Heizen bzw. Kühlen wird angezeigt. Wenn kein Objekt bzw. keine Gruppenadresse zugeord-
net ist, erscheint in der Visualisierungsansicht keine Information.
Bilder: Bilder zur Anzeige: der Betriebsarten bzw. ungültiger Wert und zur Einstellung der Sollwertverschiebung und Heiz-
bzw. Kühlbetrieb. Diese können geändert werden. Das IP Control Center beinhaltet eine breite Auswahl an Icons.

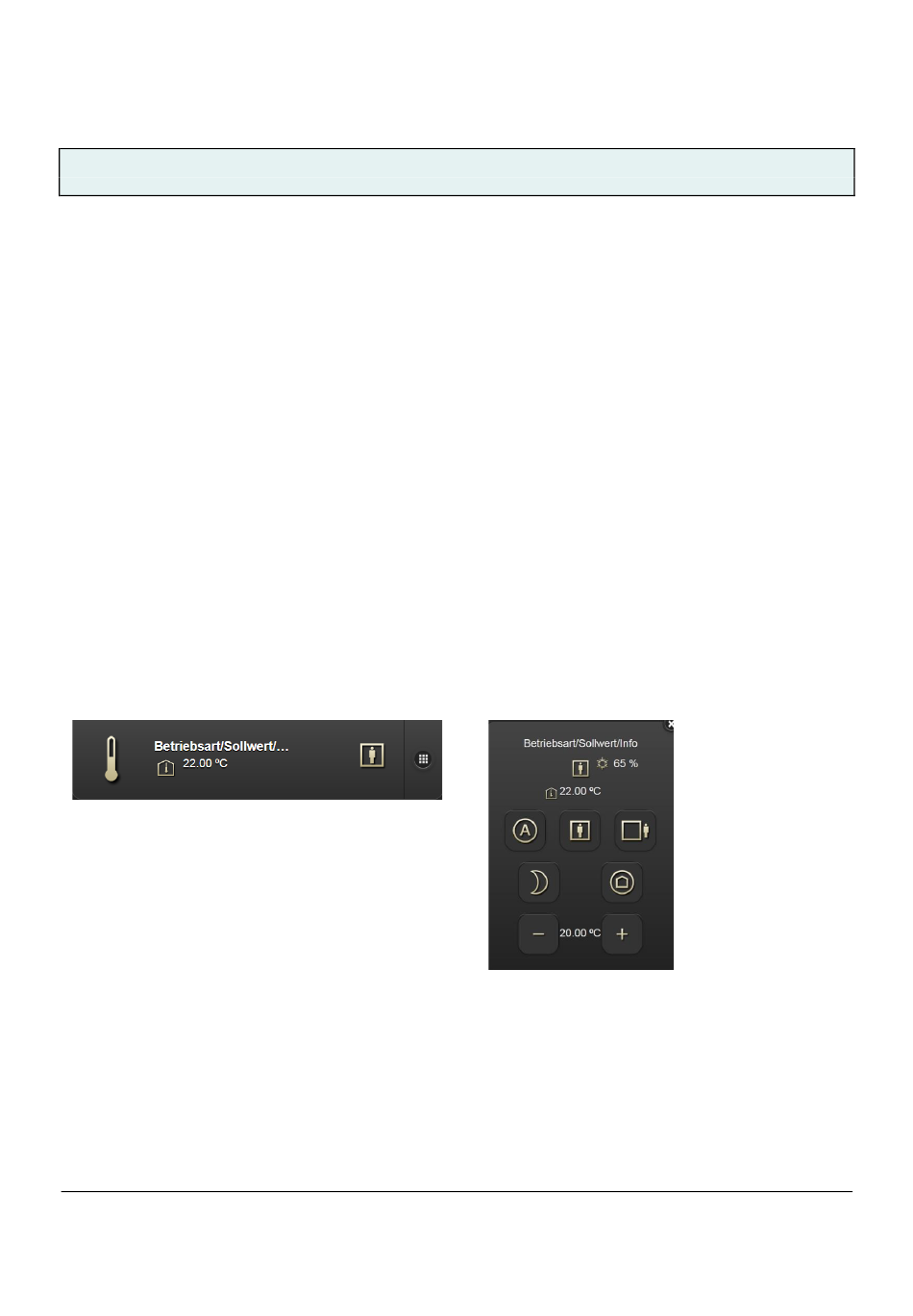

Anzeige der Visualisierungsansicht Betriebsarten / Sollwer-
teinstellung (1 Bit) / Reglerinfo:
