12.2.2.3 Status Allgemein
Für das Anlegen der Funktionen wird der jeweils relevante Ordner, die
Seite, ausgewählt und eine Funktion hinzugefügt. Die Auswahl der Funk-
tion Status Allgemein bietet 5 Typen zur Auswahl.
STATUS WERTANZEIGE: Dieses Element zeigt einen Status Wert.
Der Status wird durch das entsprechend konfigurierte Objekt bzw. die
Gruppenadresse aktualisiert. Wird kein Status Wert empfangen verbleibt
das Objekt im Zustand "ungültig". Ein Icon als Fragezeichen signalisiert dies.
Bezeichner: Eine sinnvolle Funktionsbezeichnung kann eingetragen werden.
Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite.
Funktion: Auswahl der Funktionskategorie, z.B. Status Allgemein.
Typ: Wertanzeige
Objekt: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse. Diese können aus
dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es werden alle DPT zugelassen.
Einheit: Hier wird die anzuzeigende Werte-Einheit eingetragen.
Bilder: Bilder zur Anzeige der Aktion: ungültiger Wert. Diese können geändert werden. Das IP Control Center beinhaltet
eine breite Auswahl an Icons.

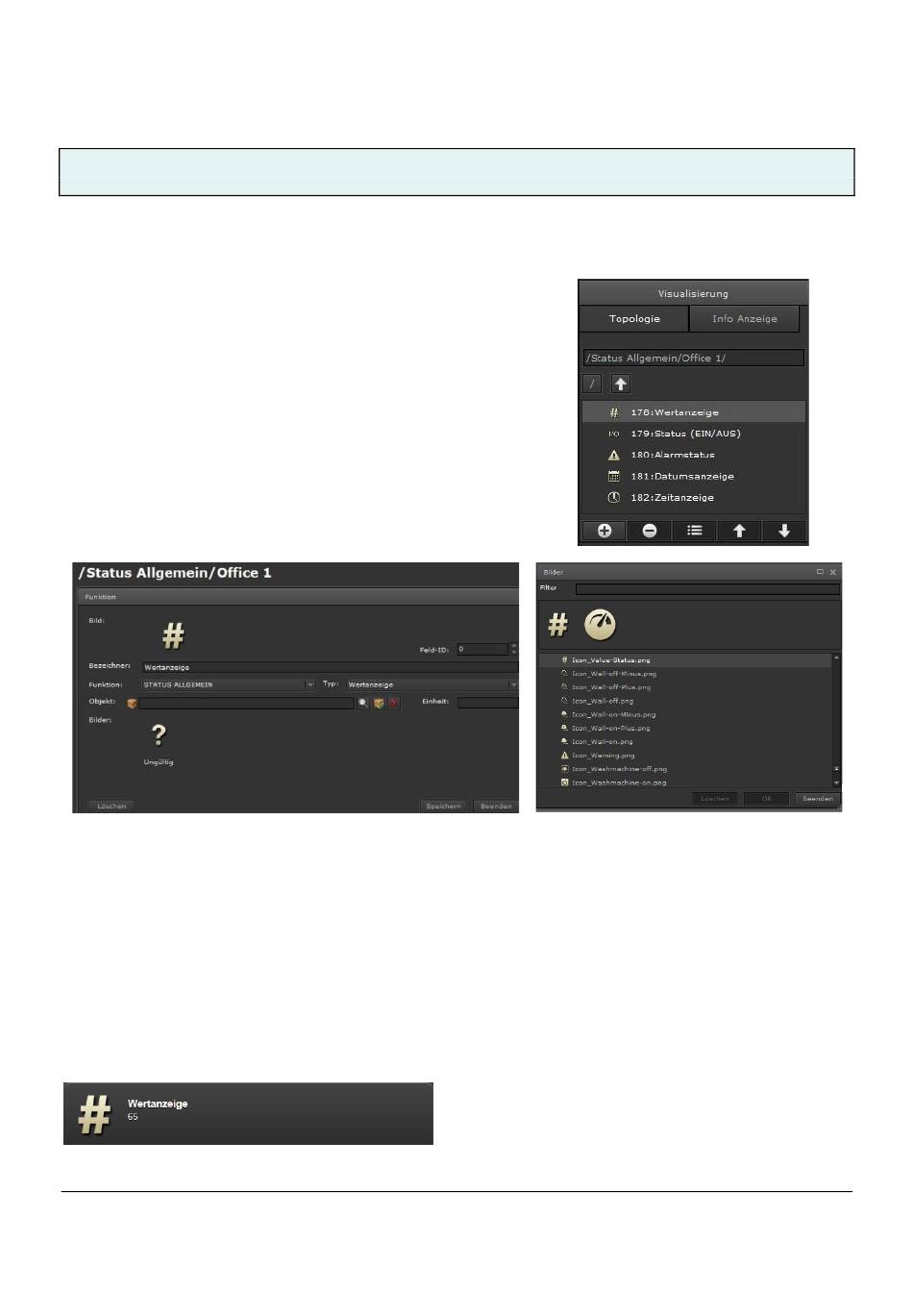

Anzeige der Visualisierungsansicht Status Wertanzeige:
