07 0B IP Control Center 983501
11.3.2.1 Logik Ports
Die Logikgatter, AND, OR, NAND, NOR, XOR, XNOR, haben 4 interne Eingänge und einen internen Ausgang. Die Elemente
NOT und GATE haben einen internen Eingang und einen internen Ausgang. Zum Konfigurieren muss das entsprechende
Logikgatter ausgewählt sein.
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug
AND:
E1 ^E2 ^ E3 ^ E4 = A1
OR:
E1 v E2 v E3 v E4 = A1
NAND:
E1 ^E2 ^ E3 ^ E4 = A1
NOR:
E1 v E2 v E3 v E4 = A1
XOR:
E1 ^E2 ^ E3 ^ E4 = A1
XNOR:
E1 v E2 v E3 v E4 = A1

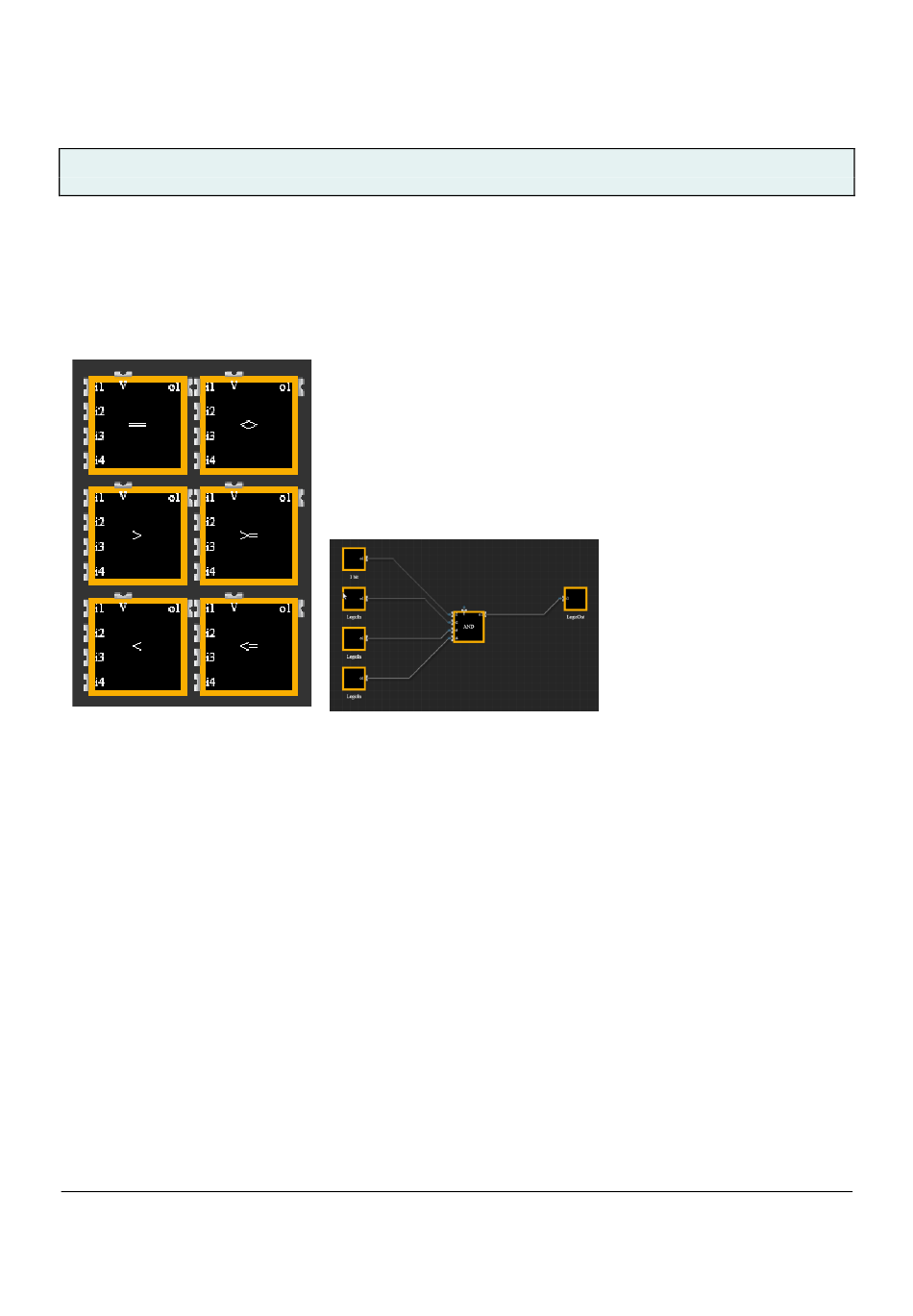

Beispiel eines AND Logikgatters mit 4 Eingängen
RS-AB
© Siemens Schweiz AG 2021
Änderungen vorbehalten
GAMMA instabus
Applikationsprogramm-Beschreibungen
Update: http://www.siemens.com/gamma-td
August 2021
143/422
