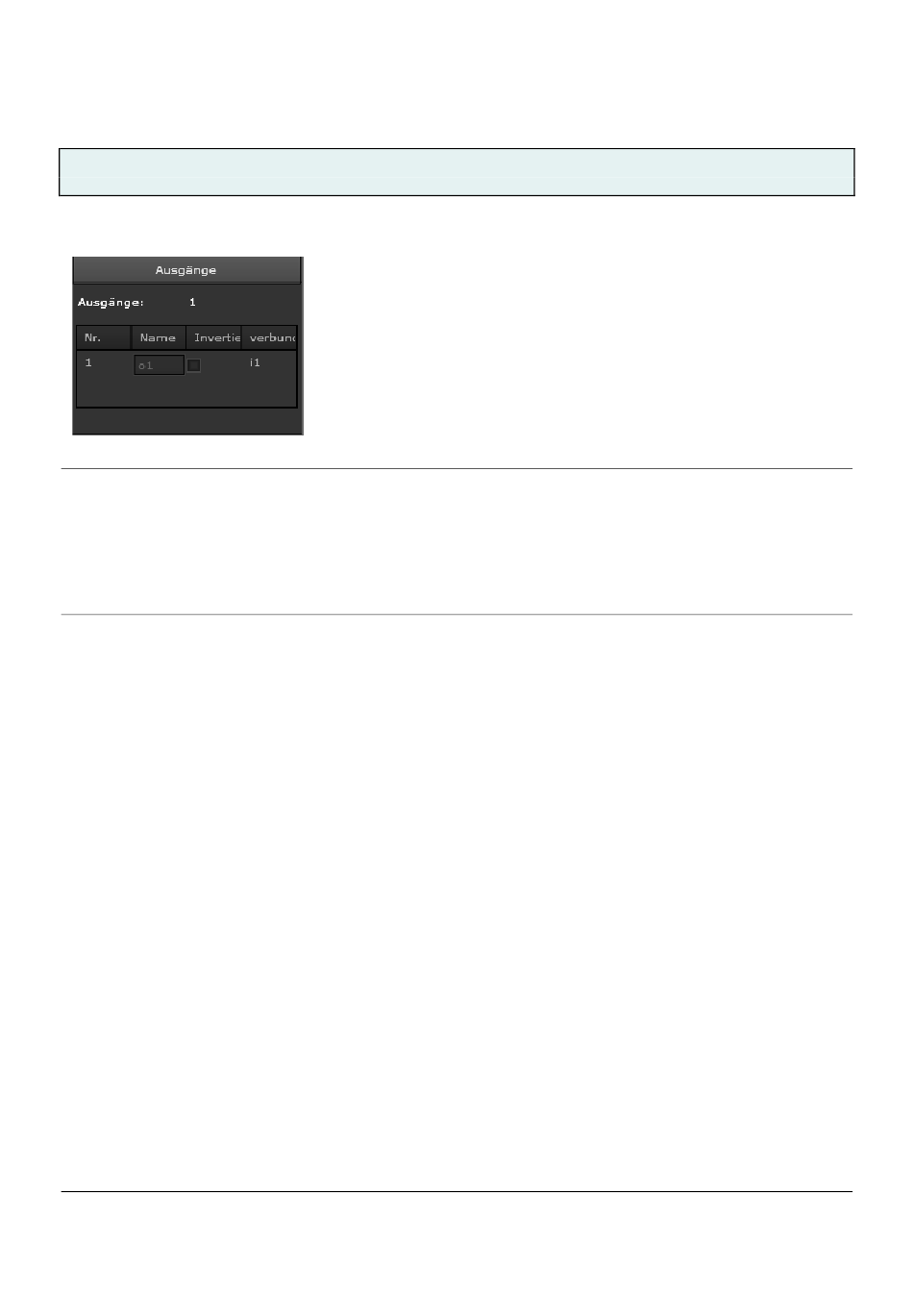

Ausgänge:
Hinweis: Folgende Regeln sind bei der Invertierung zu beachten:
Binäre Werte werden binär invertiert: 0 → 1, 1 → 0
Analoge Werte werden negiert: z.B. 5 → -5, -10 → 10
Dabei wird der zugewiesene Datenpunkttyp überprüft. Falls z.B. der Ausgang eines Gatters den Wert -5 berechnet, der
Datenpunkttyp, der mit dem Ausgang verbunden ist, allerdings vom Typ "vorzeichenlos" ist, wird der Wert im Wertebereich
des Datenpunktes limitiert. In diesem Fall wird nicht der berechnete Wert -5 gesendet, sondern der limitierte Wert 0.
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug
Es können die Eigenschaften des internen Ausgangs eines Logikgatters parame-
triert werden. Folgende Einstellungen stehen zu Verfügung:
Name: Der Name o1 ist im Logikgatter fest eingetragen und nicht editierbar.
Invert: Der Logikausgang kann invertiert werden.
verbunden: Der Logikausgang ist mit dem entsprechenden internen Eingang
(o1) des Ausgangselements verbunden.
