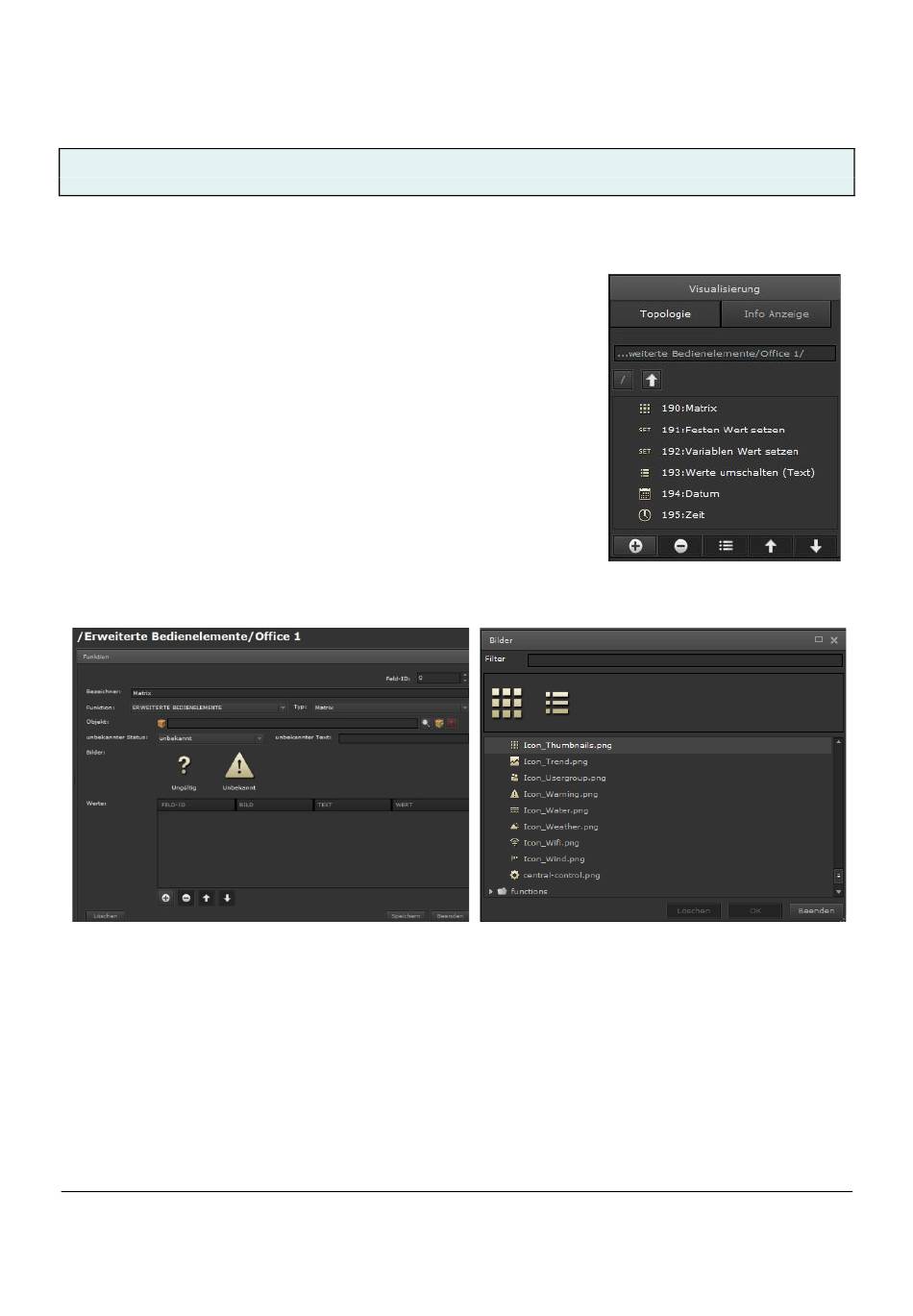

12.2.2.6 Erweiterte Bedienelemente
Für das Anlegen der Funktionen wird der jeweils relevante Ordner, die Seite, aus-
gewählt und eine Funktion hinzugefügt. Die Auswahl der Funktion Erweiterte Be-
dienelemente bietet 6 Typen zur Auswahl.
MATRIX: Dieses Element sendet verschiedene Werte auf der Basis einer vordefi-
nierten Liste. In dieser Liste sind die Position, das passende Bild zum Eintrag, ein
spezifischer Text zum Eintrag und der eigentliche Sendewert festgelegt. Über
das verknüpfte Objekt bzw. die Gruppenadresse wird der ausgewählte Wert
übertragen. Der Status wird durch das entsprechend konfigurierte Objekt bzw.
die Gruppenadresse aktualisiert. Wird kein Status Wert empfangen verbleibt das
Objekt im Zustand "ungültig". Ein Icon als Fragezeichen signalisiert dies. Stimmt
der empfangene Status Wert mit keinem der in der Liste hinterlegten Werte
überein, kann ein vordefinierter Status angezeigt werden. Zur Auswahl stehen:
"unbekannt", "höherer Bereich", "unterer Bereich", "keine Anzeige" und "nächster
Wert".
Bezeichner: Eine sinnvolle Funktionsbezeichnung kann eingetragen werden.
Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite.
Funktion: Auswahl der Funktionskategorie, z.B. Erweiterte Bedienelemente.
Typ: Matrix
Objekt: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse. Diese können aus
dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es werden alle DPT unterstützt.
