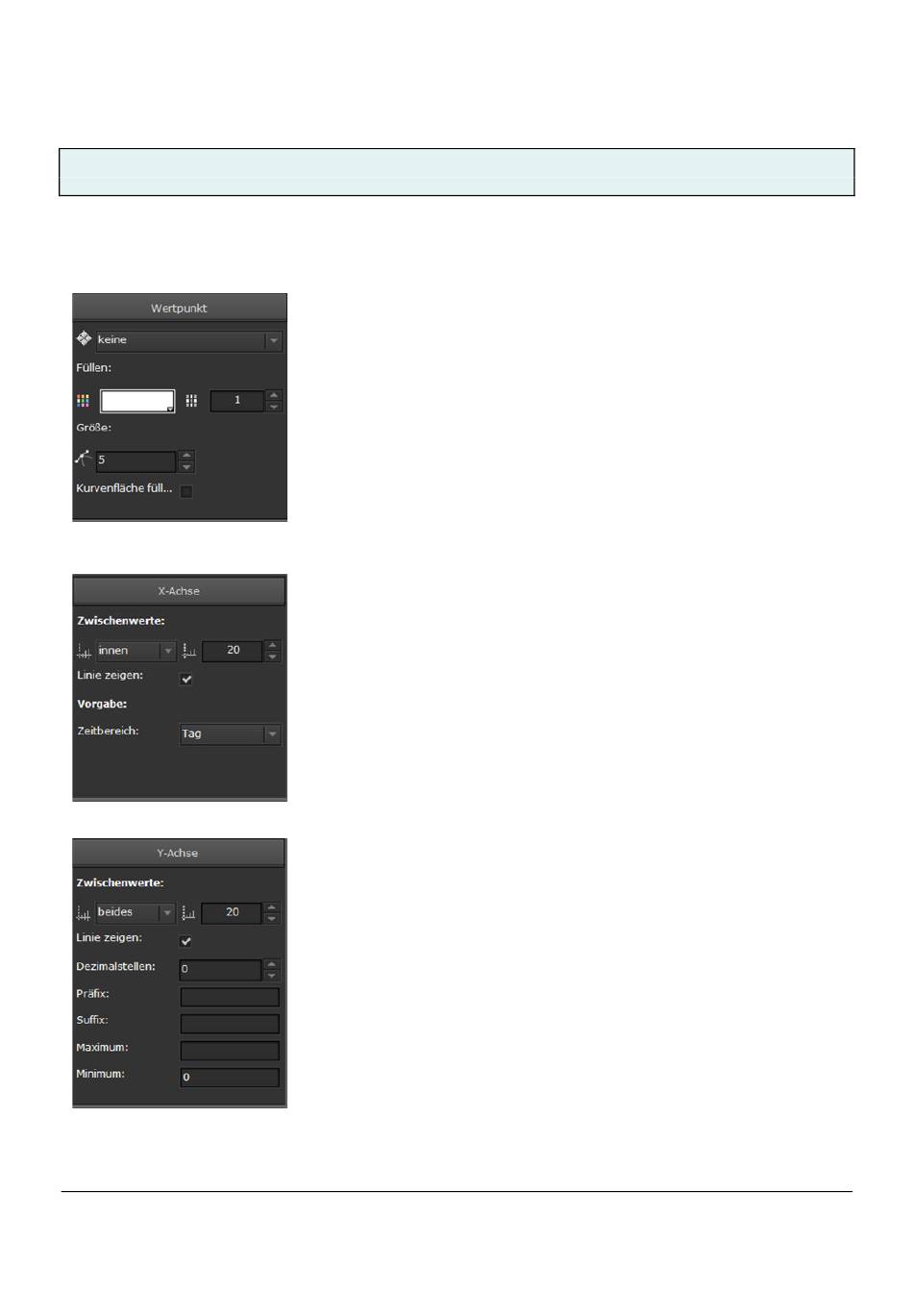

Im Fenster Wertpunkt kann die Darstellung des Datenpunktes angepasst werden. Dieses Fenster steht nur bei Liniendia-
grammen zur Verfügung.
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug
Form: Die äußere Form des Wertpunktes kann ausgewählt werden. Mit der Aus-
wahl keine, werden die Wertpunkte nicht dargestellt. Mit der Auswahl Rechteck,
werden die Wertpunkte rechteckig dargestellt. Mit der Auswahl Kreis, werden die
Wertpunkte kreisförmig dargestellt. Mit der Auswahl Kreuz, werden die Wert-
punkte als Kreuz dargestellt. Mit der Auswahl Raute, werden die Wertpunkte als
Raute dargestellt.
Farbe: Die Farbe des Wertpunktes kann aus einer Farbpalette ausgewählt werden.
Transparenz: Die Transparenz des Wertpunktes kann in einem Bereich von 1 bis 0
verändert werden.
Größe: Die Größe des Wertpunktes kann in einem Bereich von 0 bis 20 verändert
werden.
Kurvenfläche füllen: Wird dieses Feld aktiviert, wird der Bereich unterhalb der
Kurve bis zur X-Achse vollflächig mit Farbe ausgefüllt.
Im Fenster X-Achse kann die Darstellung der X-Achse angepasst werden.
Zwischenwerte: Die X-Achse ist, entsprechend ihrer zeitlichen Einteilung, durch
kleine Teilstriche unterteilt. Diese lassen sich bezüglich ihrer Darstellung, innen,
außen, beides, keine und bezüglich ihrer Länge parametrieren.
Linie zeigen: Wird dieses Feld aktiviert, wird die X-Achse als Linie angezeigt.
Vorgabe: Es kann ein Zeitbereich für die Darstellung des Graphen voreingestellt
werden. Zeitbereiche von einer Stunde bis zu einem Jahr sind möglich.
Im Fenster Y-Achse kann die Darstellung der Y-Achse angepasst werden.
Zwischenwerte: Die Y-Achse ist, entsprechend ihrer Werteinteilung, durch kleine
Teilstriche unterteilt. Diese lassen sich bezüglich ihrer Darstellung, innen, außen,
beides, keine und bezüglich ihrer Länge parametrieren.
Linie zeigen: Wird dieses Feld aktiviert, wird die Y-Achse als Linie angezeigt.
Dezimalstellen: Die Wertanzeige kann mit und ohne Nachkommastellen parame-
triert werden. Die Anzahl der Nachkommastellen wird hier eingestellt.
Präfix: Hier können z.B. Beschriftungen, physikalische Größen etc. vor den Anzei-
gewert gesetzt werden.
Suffix: Hier können z.B. physikalische Größen, Einheiten etc. nach den Anzeige-
wert gesetzt werden.
Maximum: Die Y-Achse kann manuell auf einen Maximumwert skaliert werden.
Minimum: Die Y-Achse kann manuell auf einen Minimumwert skaliert werden.
Werden keine Maximum- oder Minimumwerte parametriert, erfolgt die Skalierung
automatisch im entsprechenden Wertebereich der aufgezeichneten Werte.
