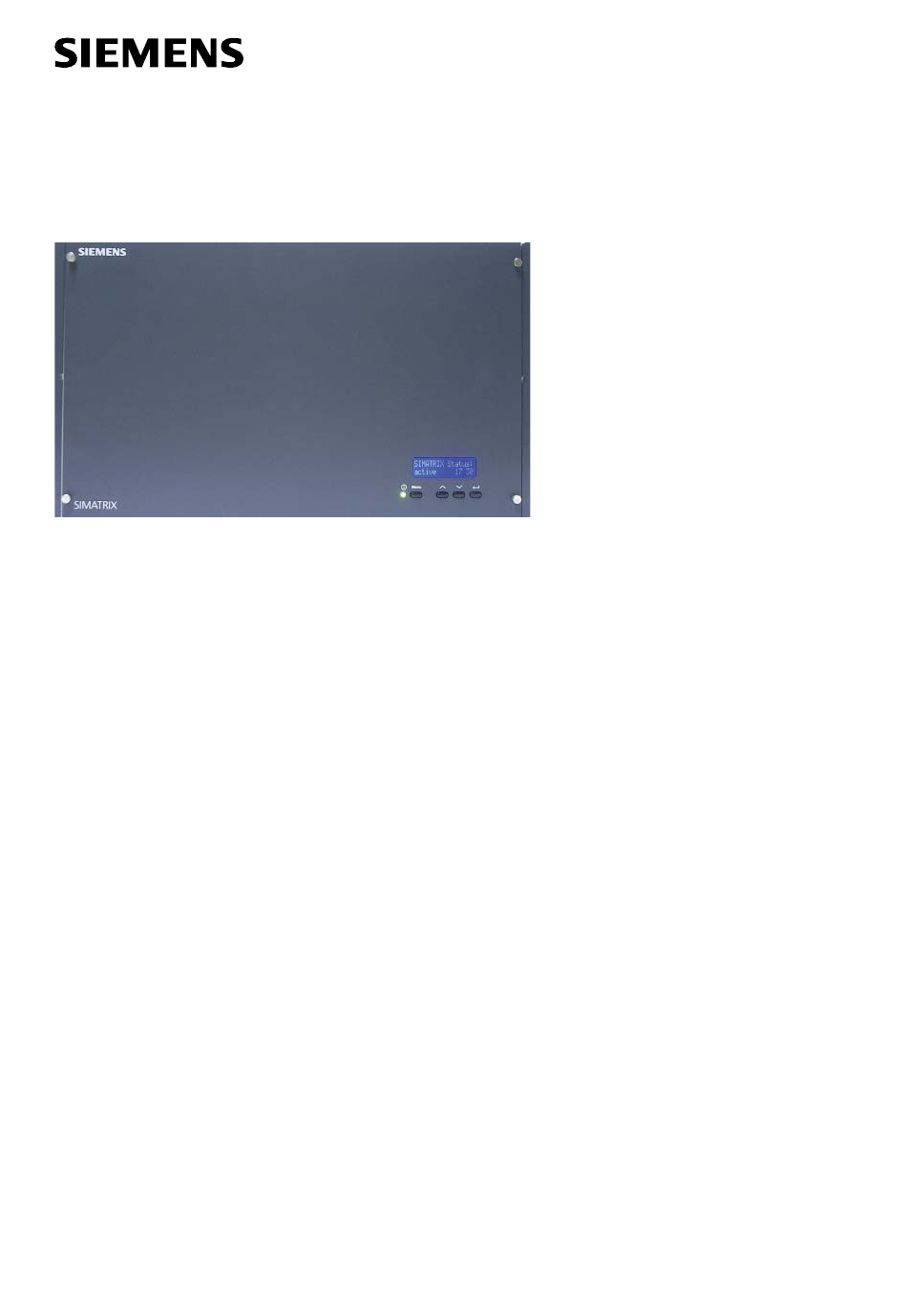

- Seite 1 SIMATRIX NEO V2 Konfigurationshandbuch Siemens AB Security Products...
- Seite 2 Bei Fragen oder Vorschlägen in Bezug auf dieses Produkt oder diese Dokumentation wenden Sie sich bitte an unser Technical Competence Center: E-Mail: mailto:sp.support.de@siemens.com Tel.: +49 721 95 88080 (Deutsch) +49 721 95 88088 (Englisch) Internet: www.siemens.com/securityproducts Schulungen Siemens bietet für alle Produkte Schulungskurse an.
-
Seite 3: Inhaltsverzeichnis
5.6.2 Tastenbelegung ..................20 5.6.3 Signal LED an der Frontplatte..............20 Installation .....................21 Anschlüsse der SIMATRIX NEO V2 ............22 6.1.1 Schnittstellen und Anschlüsse ..............22 6.1.2 Belegung 4-polige RJ9-Buchsen Telemetry Ports........23 ... - Seite 4 8.2.4 Erweiterung auf maximal 32 Video-Ausgänge (SIMNEO-SOM).....41 Alarm Box....................42 Wartung....................45 Entsorgung ....................46 Anhang ....................47 11.1 Glossar ....................47 11.2 Überblick über Basis- und Alarmprogramme ..........48 Siemens AB Security Products...
-
Seite 5: Sicherheit
Verwenden Sie nur vom Hersteller genehmigte Ersatz- und Zubehörteile. Funkstörungen umliegender Geräte Dies ist eine Einrichtung der Klasse B. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Siemens AB Security Products... -
Seite 6: Transport
Beim Betrieb dieses Gerätes stehen zwangsläufig bestimmte Teile im Gerät unter Spannung. Auch nach Auslösung der Gerätesicherung können im Gerät gefährliche Spannungen anliegen. Verwenden Sie nur in den jeweiligen Ländern zugelassene Netzkabel. Siemens AB Security Products... -
Seite 7: Instandhaltung Und Wartung
Auf die Schwere der Gefahr wird mit Signalworten hingewiesen. Signalwort Art der Gefahr GEFAHR Gefährliche Situation Tod oder schwere Körperverletzung kann die Folge sein. VORSICHT Gefährliche Situation Schwere Körperverletzung kann die Folge sein. Bedeutung der Gefahrensymbole Gefährliche Situation Tipps und Informationen Siemens AB Security Products... -
Seite 8: Richtlinien Und Normen
Richtlinien und Normen Dieses Produkt erfüllt die Anforderungen der EU-Richtlinie 2004/108/EG "Elektromagnetische Verträglichkeit" und 2006/95/EG "Niederspannungsrichtlinie". Die EU-Konformitätserklärung ist für alle verantwortlichen Vertretungen verfügbar unter: Siemens AB Infrastructures & Cities Sector Security Products International Headquarters Englundavägen 7 SE-171 41 SOLNA Europäische Richtlinie 2004/108/EG "Elektromagnetische Verträglichkeit"... -
Seite 9: Technische Daten
2 x 37-polige Sub-D-Buchse Telemetriegerätesteuerung 4 x RS422/RS485-Ports; Protokolle: CCDA, SCU, SIVIS, PELCO-D (vollduplex) Anschluss: 4 x RJ9 –Buchse / Port Meldegruppen Alarmmelder, Alarmkontakt 32 x Alarmeingänge für Meldegruppen Leitungslänge: bis zu 10 m Anschluss: 2 x 37-polige Sub-D-Buchse Siemens AB Security Products... - Seite 10 Ausgangskoppelkarte mit 8 Ausgängen: 2,8 W + 5 C bis 45 C Betriebstemperatur Relative Luftfeuchte 30 bis 85 %, nicht kondensierend Bauform 19-Zoll Einbau-Gerät 427 mm x 266 mm x 217 mm (B x H x T), 6 HE Siemens AB Security Products...
-
Seite 11: Bestellangaben
AT-Anschluss, 2 m lang, zum Parametrieren der Videomatrix und zum Laden eines Alarmprogramms S24245-F5046-A1 CAC0103 DOME-Konverter 0,60 CAC1601 Koax-Telemetriesteuerung S24245-B5015-A1 CDC0501 Antriebsnetzgerät für Schwenk-/Neigeköpfe ohne 2,85 Positionsspeicher S24245-B5017-A1 CDC0502 Antriebsnetzgerät für Schwenk-/Neigeköpfe mit 2,85 Positionsspeicher für 64 Positionen Siemens AB Security Products... -
Seite 12: Gesamtsystem Im Maximalausbau
Gesamtsystem im Maximalausbau Die Videomatrix SIMATRIX NEO V2 ermöglicht einen kompakten modularen Aufbau von CCTV-Systemen. Die SIMATRIX NEO V2 erlaubt nicht nur die Videosignal-Aufschaltung mit Bediengeräten, sondern auch die Kopplung mit übergeordneten Leitsystemen wie IVM, GMA TOPSIS u.ä. ebenso wie kontaktgesteuerte Alarmverarbeitung. -
Seite 13: Leistungsmerkmale
Einspeisung der Videosignale über BNC-Buchsen, 75 Ohm Abschlusswiderstand über Jumper abschaltbar. Video-Signalausfallüberwachung Die SIMATRIX NEO V2 verfügt – ebenso wie die SIMATRIX SYS – über eine eigene Videoprüfachse. Daher stehen auch bei aktivierter Signalprüfung alle Ausgänge zur Verfügung. Steuerung ... - Seite 14 Einfache graphische Steuerung und Visualisierung über Integriertes Video- Management (IVM) oder GMA TOPSIS. Steuerung über Bediengeräte mit frei definierbaren Tastenfunktionen und Befehlsmakros. Parametrierung Folgende Funktionen der SIMATRIX NEO V2 sind parametrierbar: Zeit- und wochentagsgesteuerte Alarmprogramme Alarmgruppenaufschaltung (max. 8 Kameras) ...
-
Seite 15: Arbeitsweise
NEO V2 in beliebiger Kombination auf Videomonitore, Bildspeicher, Videoprinter usw. geschaltet werden, welche an den Video-Ausgängen angeschlossenen sind. Die Videoaufschaltung der SIMATRIX NEO V2 kann manuell von bis zu 11 Bedienplätzen (max. 8 Bediengeräte und max. 3 serielle IVM-Bedienplätze) erfolgen. -
Seite 16: Mitgelieferte Parametrierungen
Die mitgelieferten Programme berücksichtigen die häufigsten Anwendungen. Sie erleichtern die Anpassung der Parametrierung an die individuellen Anforderungen. Werkseinstellung für die SIMATRIX NEO V2 ist Alarmprogramm 2. Die weiteren Alarmprogramme sind im Handbuch für die Parametriersoftware beschrieben. 5.3.1 Basisprogramm Die SIMATRIX NEO V2 kann mit oder ohne Alarmverarbeitung betrieben werden. -
Seite 17: Alarmprogramm 2 (Werkseinstellung)
Alarmbild. Das jüngste Alarmbild ist daher abwechselnd auf Monitor 1 und 2 zu sehen. Jeder Alarm muss manuell quittiert werden. Die jüngsten Alarme werden zuerst quittiert. Alle noch nicht quittierten Alarmbilder werden als Alarmbildsequenz auf Monitor 4 wiedergegeben, um eine lückenlose Videoaufzeichnung zu ermöglichen. Siemens AB Security Products... -
Seite 18: Schnittstellen
Gesamtsystem im Maximalausbau Schnittstellen Der Zentralprozessor hat die Aufgabe, das ganze System SIMATRIX NEO V2 mit seinen Video-Ein- und -Ausgängen, sowie Meldegruppen und Schaltausgängen, Schnittstellen zu Bediengeräten, PTZ Steuerungen / Domes oder externe serielle Kommandoschnittstellen zu steuern und zu verwalten. -
Seite 19: Adressierung Von Peripheriegeräten
Kamera angeschlossen ist. Mit der SIMATRIX NEO V2 Parametrier- Software können jedoch andere Adressen zugeordnet werden. Bei der SIMATRIX NEO V2 ist es auch möglich, an mehreren Telemetry Port das gleiche Protokoll einzustellen und eine Adresse mehrfach zu vergeben. -
Seite 20: Tastenbelegung
Steigt die Temperatur deutlich über 70°C, könnte das Netzteil überlastet sein. In diesem Fall sollten von einem autorisierten Techniker die Betriebsbedingungen überprüft werden. Temp Mainboard: Temperatur des Mainboards / Innentemperatur der SIMATRIX NEO V2 +35°C Eine Temperatur über 50°C weist auf eine unzureichende Gehäusebelüftung hin. -
Seite 21: Installation
Installation Installation Das System SIMATRIX NEO V2 ist in 19-Zoll-Bauweise aufgebaut. Die 19-Zoll- Baugruppenträger sind für den Einbau in entsprechende 19-Zoll-Gestelle und - Schränke vorgesehen. Die Seitenbleche der Baugruppenträger sind so perforiert, dass durch Konvektion ein Luftaustausch im Gehäuse gewährleistet ist. -
Seite 22: Anschlüsse Der Simatrix Neo V2
Installation Anschlüsse der SIMATRIX NEO V2 Abb. 6 Rückansicht SIMATRIX NEO V2 (Grundbaugruppenträger) 6.1.1 Schnittstellen und Anschlüsse Schnittstelle Anschluss Telemetry Port 1 Anschlüsse für PTZ / Dome-Kameras, 4 x RJ9, RS422 / RS485 vollduplex, Protokoll parametriebar: CDC (SCU) CCDA, CIVIS, Pelco-D, Molynx Telemetry Port 2 Anschlüsse für PTZ / Dome-Kameras, 4 x RJ9, RS422 / RS485 vollduplex,... -
Seite 23: Belegung 4-Polige Rj9-Buchsen Telemetry Ports
Tab. 1 6.1.3 Belegung 6-polige RJ12-Buchsen Keyboard An der SIMATRIX NEO V2 können 8 Bediengeräte mittels einer CL(20mA) / TTY - Schnittstelle angeschlossen werden. Die Übertragungsparameter sind ab Werk auf 9k6, 8E1 eingestellt und können mit der Parametrier-Software geändert werden. -
Seite 24: Belegung 9-Polige Stiftleiste Com2/3 Und Com4
Jedes Bediengerät darf max. 200mA Strom aus der SIMATRIX NEO V2 entnehmen. Insgesamt dürfen jedoch maximal 400mA entnommen werden. Es können also max. 2 SUT48, CKA4810 oder CKA3210 aus der SIMATRIX NEO V2 gespeist werden. Die Versorgung ist intern durch eine selbstrückstellende Sicherung abgesichert. - Seite 25 Installation Abb. 9 Anschluss der 25poligen Stiftleiste eines externen Rechners an COM 2, COM 3, COM4 der SIMATRIX NEO V2 Abb. 10 Anschluss der 9poligen Stiftleiste eines externen Rechners an COM 2, COM 3, COM4 der SIMATRIX NEO V2 Es dürfen nur die dargestellten Leitungen angeschlossen werden!
-
Seite 26: Belegung 37-Polige Sub-D-Buchsen Alarm 1-16 Und Alarm 17-32
+TX TTY 6 Alarmeingang –TX TTY 7 Alarmeingang +TX TTY 7 Alarmeingang –TX TTY 8 Alarmeingang +TX TTY 8 Belegung 37-polige Sub-D-Buchsenleisten Alarm 1-16 Tab. 4 Technische Daten und Belegung sind identisch mit den Alarmeingangsmodulen der SIMATRIX 648. Siemens AB Security Products... - Seite 27 –TX TTY Alarmeingang 26 +TX TTY Alarmeingang 27 –TX TTY Alarmeingang 28 +TX TTY Alarmeingang 29 –TX TTY Alarmeingang 30 +TX TTY Alarmeingang 31 –TX TTY Alarmeingang 32 +TX TTY Belegung 37-polige Sub-D-Buchsenleisten Alarm 17-32 Tab. 5 Siemens AB Security Products...
-
Seite 28: Anschluss Der Kamerakopfsteuerungen (Cdcs)
Installation 6.1.5.1 Anschluss der Kamerakopfsteuerungen (CDCs) Abb. 12 Anschluss der Kamerakopfsteuerungen Siemens AB Security Products... -
Seite 29: Anschluss Der Tty/Ttl-Schnittstellenkonverter (Cac0101)
Installation 6.1.5.2 Anschluss der TTY/TTL-Schnittstellenkonverter (CAC0101) Abb. 13 Anschluss von Schnittstellenkonvertern CAC0101 Siemens AB Security Products... -
Seite 30: Anschluss Der Konverter Für Dome-Kameras (Cac0103)
6.1.5.3 Anschluss der Konverter für Dome-Kameras (CAC0103) Abb. 14 Anschluss von Schnittstellenkonvertern CAC0103 6.1.5.4 Anschluss von Alarmmeldern Die SIMATRIX NEO V2 kann Alarme von Meldern verarbeiten, die als Öffner oder Schließer parametriert sein können. Folgendes Schema zeigt den Anschluss von Alarmkontakten: Abb. 15... -
Seite 31: Belegung Buchse Syslink
Anschluss der Schutz-Dioden an den 8 Open – Collector-Ausgängen. Beschaltung muss nur vorgenommen werden, wenn induktive Lasten wie Relais gesteuert werden sollen. Der Anschluss muss dann an den Pluspol der Relais-Versorgungsspannung gelegt werden. Die Kabellänge an dieser Buchse darf 3 m nicht überschreiten. Siemens AB Security Products... -
Seite 32: Anschluss Der Video-Eingänge
Die Video – Signale werden an den BNC-Buchsen mit der Bezeichnung Video Input 1 Vss / 75 Ohm angeschlossen. Geeignete Videoquellen für den Betrieb der SIMATRIX NEO V2 liefern ein PAL / CCIR-Videosignal mit einer Spannung von 1V an einem Eingangsabschlusswiderstand von 75 . -
Seite 33: Anschluss Der Video-Ausgänge
Netzfrequenz zwischen 50 Hz und 60 Hz, kann die Videomatrix mit dem Vorsicht Netzkabel an der Steckdose des Versorgungsstromkreises angeschlossen werden. Netzkabel dabei zuerst an die Videomatrix anstecken. Die Steckdose muss nahe bei der SIMATRIX NEO V2 angebracht und leicht zugänglich sein. Siemens AB Security Products... -
Seite 34: Inbetriebnahme
Oder die NEO V2 per Switch / LAN Crossover Kabel mit dem PC verbinden. SIMATRIX NEO V2 nun wieder mit Spannung versorgen. Nach dem Einschalten der SIMATRIX NEO V2, läuft automatisch eine Folge von Selbsttest-Routinen ab. Nacheinander erscheinen auf allen angeschlossenen Monitoren die beiden folgenden Statusanzeigen: Abb. -
Seite 35: Parametriersoftware Installieren Und Anlage Parametrieren
2400 19.2k 19,2k 19,2k Diese Zeile gibt die Datenübertragungsrate für COM1 bis 4 an. Hierbei kommuniziert das Bediengerät 1 mit 2400 Baud mit der SIMATRIX NEO V2. Die Schnittstellen COM2, COM3 und COM4 sind auf 19.200 Baud eingestellt Parametriersoftware installieren und Anlage parametrieren Das Parametrierprogramm von der beiliegenden CD installieren und starten. -
Seite 36: Parametrierung Der Simatrix Neo V2
Inbetriebnahme Parametrierung der SIMATRIX NEO V2 Die SIMATRIX NEO V2 ist ab Werk mit einer Standardparametrierung (Alarmprogramm 2) vorgeladen. Somit können sofort Alarme empfangen und verarbeitet werden. Mit den Bediengeräten und den IVM Arbeitsplätzen können Kameras aufgeschaltet sowie Kameras mit Schwenk – Neige-Antrieb und Objektivsteuerung angesteuert werden. -
Seite 37: Systemerweiterungen
Tab. 8 Adressierung der Videoeingangsmodule am Grundbaugruppenträger Das Modul jeweils in die unterste freie Lochreihe stecken. Das Modul auf der Rückwand der SIMATRIX NEO V2 verschrauben. Abb. 21 Videoeingangsmodul Falls auf den Busplatinen weniger als fünf Stecker belegt sind, muss-falls nicht bereits vorhanden-als Sicherung für eventuelle spätere Transporte die Versteifungsplatine in den obersten freien Steckplatz... -
Seite 38: Erweiterung Auf Maximal 32 Video-Ausgänge (Simneo-Om)
Busplatinen 8.1.2 Erweiterung auf maximal 32 Video-Ausgänge (SIMNEO-OM) Zusätzliche Video-Ausgangsmodule jeweils in die unterste freie Lochreihe stecken. Modul auf der Rückwand der SIMATRIX NEO V2 verschrauben. Mit dem passenden Flachbandkabel der Hauptplatine verbinden. Abb. 23 Video-Ausgangsmodul SIMNEO-OM Siemens AB Security Products... -
Seite 39: Erweiterungsbaugruppenträger
Kabelverbindungen herstellen (bis 16 Video-Ausgänge) Mit dem gekennzeichneten SysLink-Kabel die Buchse SysLink des Grund- baugruppenträgers mit der Buchse SysLink Input des Erweiterungsbau- gruppenträgers verbinden. Am Grundbaugruppenträger alle Video-Eingangskabel ab Video-Eingang 113 abziehen und auf dieselbe Eingangsnummer des Erweiterungsbaugruppen- trägers umstecken. Siemens AB Security Products... -
Seite 40: Kabelverbindungen Herstellen (Über 16 Video-Ausgänge)
Eingangsnummer des Erweiterungsbaugruppen- trägers umstecken. Die Video-Ausgänge 1 bis 32 des Erweiterungsbaugruppenträgers mit den Video-Eingängen L1 bis L32 (die beiden obersten Reihen) des Grund- baugruppenträgers verbinden. Abb. 25 Schaltschema für Grund- und Erweiterungsbaugruppenträger Siemens AB Security Products... -
Seite 41: Erweiterung Auf Maximal 240 Video-Eingänge
Adressierung der Video-Eingangsmodule am Tab. 9 Erweiterungsbaugruppenträger Das Modul jeweils in die unterste freie Lochreihe stecken. Das Modul auf der Rückwand der SIMATRIX NEO V2 verschrauben 8.2.4 Erweiterung auf maximal 32 Video-Ausgänge (SIMNEO-SOM) Die Anzahl der Video-Ausgangsmodule im Grundbaugruppenträger (SIMNEO-OM) muss übereinstimmen mit der Anzahl von Video-Ausgangsmodulen (SIMNEO-SOM) im... -
Seite 42: Alarm Box
Systemerweiterungen Alarm Box Die Alarm Box erweitert die SIMATRIX NEO V2 um 128 Alarmeingänge. Es können zwei Alarm Boxen mit maximal 240 Alarmeingängen betrieben werden. Die Verteilung der Alarmeingänge auf Grundbaugruppenträger, Erweiterungsbaugruppenträger und Alarm Boxen wird durch die Festlegung einer Betriebsart mit der Parametriersoftware bestimmt. - Seite 43 Über die SysLink-Schnittstelle wird die Alarm Box mit dem Grundbaugruppenträger verbunden. Es handelt sich dabei um eine RS422-Vierdrahtschnittstelle mit einer Datenrate von 307,2 kBaud. Die SysLink-Schnittstelle der Alarm Box hat einen Eingang und einen Ausgang und erlaubt das Durchschleifen des SysLinks zu mehreren Geräten. Siemens AB Security Products...
- Seite 44 Systemerweiterungen SIMNEOII-168 Grundbaugruppenträger SIMNEO-EXT Erweiterungsbaugruppenträger. Falls nicht verwendet, wird der Grundbaugruppenträger direkt mit der ersten Alarm Box verbunden SIMNEO-A128 Alarm Box Siemens AB Security Products...
-
Seite 45: Wartung
Vor Beginn jeglicher Arbeiten am Gerät ist das Gerät vom Netz zu trennen. Wir empfehlen, bei einem defekten Gerät die Unterstützung und Dienstleistung der nächstliegenden, zuständigen Siemens-Dienststellen in Anspruch zu nehmen. Die Netzeingangs- sowie Sekundärspannungen sind wie folgt abgesichert: Versorgungsspannung... -
Seite 46: Entsorgung
Sie sind eine Voraussetzung für die Wiederverwendung und das Recycling gebrauchter Elektro- und Elektronikgeräte. Ausführlichere Informationen zur Entsorgung Ihrer Altgeräte erhalten Sie bei Ihrer Kommune, Ihrem Müllentsorgungsdienst oder dem Fachhändler, bei dem Sie das Produkt erworben haben. Siemens AB Security Products... -
Seite 47: Anhang
Wie manueller Reset, aber die Alarmereignisse werden gespeichert, bevor sie durch neuere Alarmereignisse überschrieben werden. Siehe auch Autoreset und manueller Reset SysLink Serieller Systembus. Anschlussmöglichkeiten für Erweiterungsbaugruppenträger und Alarmbox TELEMAT MD/MTD Videosensor zur Bewegungserkennung im Kamerabild Time-Lapse-Betrieb Einzelbild-Langzeitaufzeichnung Siemens AB Security Products... -
Seite 48: Überblick Über Basis- Und Alarmprogramme
Alarmbildumlauf alle nicht quittierten Alarmbilder alle nicht quittierten Alarmbilder auf alle nicht quittierten Alarmbilder alle nicht quittierten Alarmbilder nein nein auf Monitor 4 Monitor 4 auf Monitor 4 auf Monitor 4 Werkseinstellung Abweichung von der Werkseinstellung Siemens AB 06.2013... - Seite 50 Herausgegeben von Siemens AB Infrastructure & Cities Security Products International Headquarters Englundavägen 7 © 2013 Copyright by Siemens AB SE-171 24 Solna Tel. +46 8 629 0300 Liefermöglichkeiten und technische Änderungen vorbehalten. www.siemens.com/securityproducts Dokument Nr. A6V10204869 Ausgabe 17.06.2013...
