BETRIEBSARTEN / SOLLWERTEINSTELLUNG: Dieses Element dient zur Regelung der Raumtemperatur. Es wird die Raum-
betriebsart bzw. Automatikbetrieb eingestellt. Über das verknüpfte 1 Byte Objekt bzw. die Gruppenadresse wird der ent-
sprechende Wert übertragen. Wird kein Status Wert empfangen verbleibt das Objekt im Zustand "ungültig". Ein Icon als
Fragezeichen signalisiert dies. In diesem Element wird die aktuelle Solltemperatur, wie sie vom Raumtemperaturregler
empfangen wird, angezeigt. Über das verknüpfte 2 Byte Fließkomma Objekt bzw. die Gruppenadresse wird der empfan-
gene Messwert aktualisiert.
Weiterhin dient das Element zur Temperatur-Sollwertverschiebung. Die Bereichsgrenzen der Sollwertverschiebung kön-
nen mit einem Minimalwert und einem Maximalwert eingestellt werden. Weiterhin kann die Schrittweite für die Einstel-
lung der Sollwertverschiebung definiert werden. Über das verknüpfte 2 Byte Fließkommaobjekt bzw. die Gruppenadresse
wird der entsprechende Wert übertragen. In diesem Element wird die aktuelle Raumtemperatur angezeigt. Über das ver-
knüpfte 2 Byte Fließkommaobjekt bzw. die Gruppenadresse wird der empfangene Messwert aktualisiert.

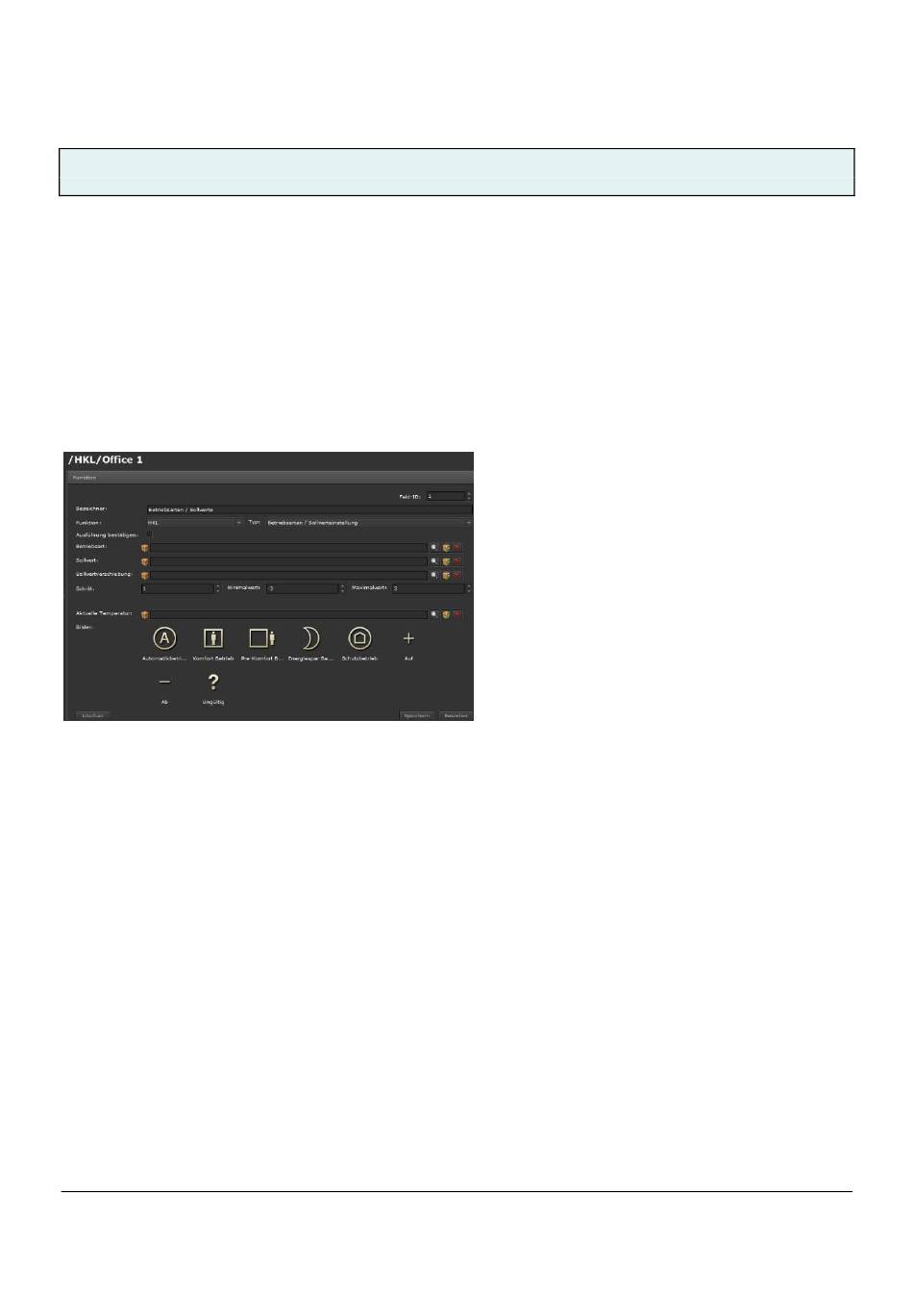

Bild: Ein zum Funktionstyp passendes Icon kann ausgewählt werden. Das IP Control Center beinhaltet eine breite Auswahl
an Icons. Nur sichtbar in der Layouteinstellung: "verteilt".
Bezeichner: Eine sinnvolle Funktionsbezeichnung kann eingetragen werden.
Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite.
Funktion: Auswahl der Funktionskategorie, z.B. HKL.
Typ: Betriebsarten / Sollwerteinstellung
Ausführung bestätigen: Ist diese Funktion aktiviert, wird bei direkter Bedienung ein PopUp-Fenster zur Bedienung einge-
blendet. Eine spezielle Auswahl des Untermenüs zur Bedienung auf der rechten Seite der Funktionszeile entfällt damit.
Betriebsart: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse. Diese können
aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird der DPT 1 Byte unter-
stützt. Für den Betriebsartenwechsel werden folgende Werte übertragen:
• Automatikbetrieb (Wert = 0)
•
Komfort-Betrieb (Wert = 1)
•
Pre-Komfort-Betrieb (Wert = 2)
•
Energiesparbetrieb (Wert = 3)
•
Schutzbetrieb (Wert = 4)
Wird ein anderer Wert als 0...4 empfangen, wird die zuletzt aktive Betriebsart beibehalten.
