Siemens IP Control Center N 152 Bedienungsanleitung Seite 234

GAMMA instabus
Applikationsprogramm-Beschreibungen
August 2021
07 0B IP Control Center 983501

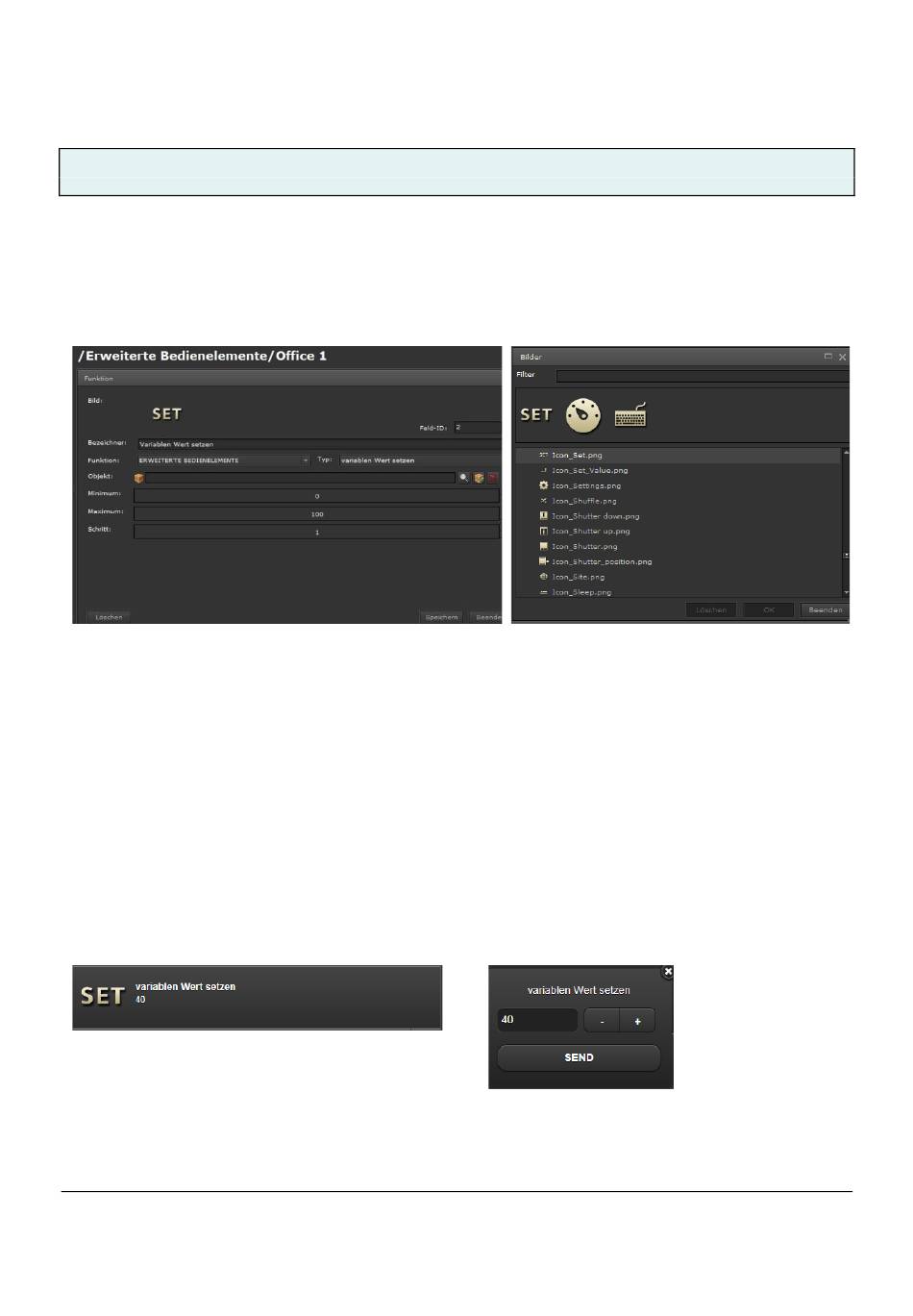

VARIABLEN WERT SETZEN: Dieses Element sendet einen einstellbaren Analogwert. Die Schrittweite zum Einstellen des
Analogwertes kann eingestellt werden. Dieser Analogwert ist in seinem Wertebebreich abhängig vom zugewiesenen Da-
tenpunkttyp des verknüpften Objektes bzw. der Gruppenadresse. Innerhalb dieses Wertebereiches können über einem
Minimum und einen Maximum Wert Bereichsgrenzen definiert werden. Es werden nur die Werte gesendet, welche sich
innerhalb dieser Bereichsgrenzen befinden.
Bild: Ein zum Funktionstyp passendes Icon kann ausgewählt werden. Das IP Control Center beinhaltet eine breite Auswahl
an Icons.
Bezeichner: Eine sinnvolle Funktionsbezeichnung kann eingetragen werden.
Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite.
Funktion: Auswahl der Funktionskategorie, z.B. Erweiterte Bedienelemente.
Typ: variablen Wert setzen
Objekt: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse. Diese können aus
dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es werden die DPT 4 bit, 1 Byte, 2
Byte, 4 Byte unterstützt.
Minimum: Wertuntergrenze des zu sendenden Wertebereiches.
Maximum: Wertobergrenze des zu sendenden Wertebereiches.
Schritt: einstellbare Schrittweite für die Erhöhung bzw. Senkung des zu sendenden Analogwertes.
Anzeige der Visualisierungsansicht variablen Wert senden: Untermenü variablen Wert senden:
