GAMMA instabus
Applikationsprogramm-Beschreibungen
August 2021
07 0B IP Control Center 983501
8.6.4.1

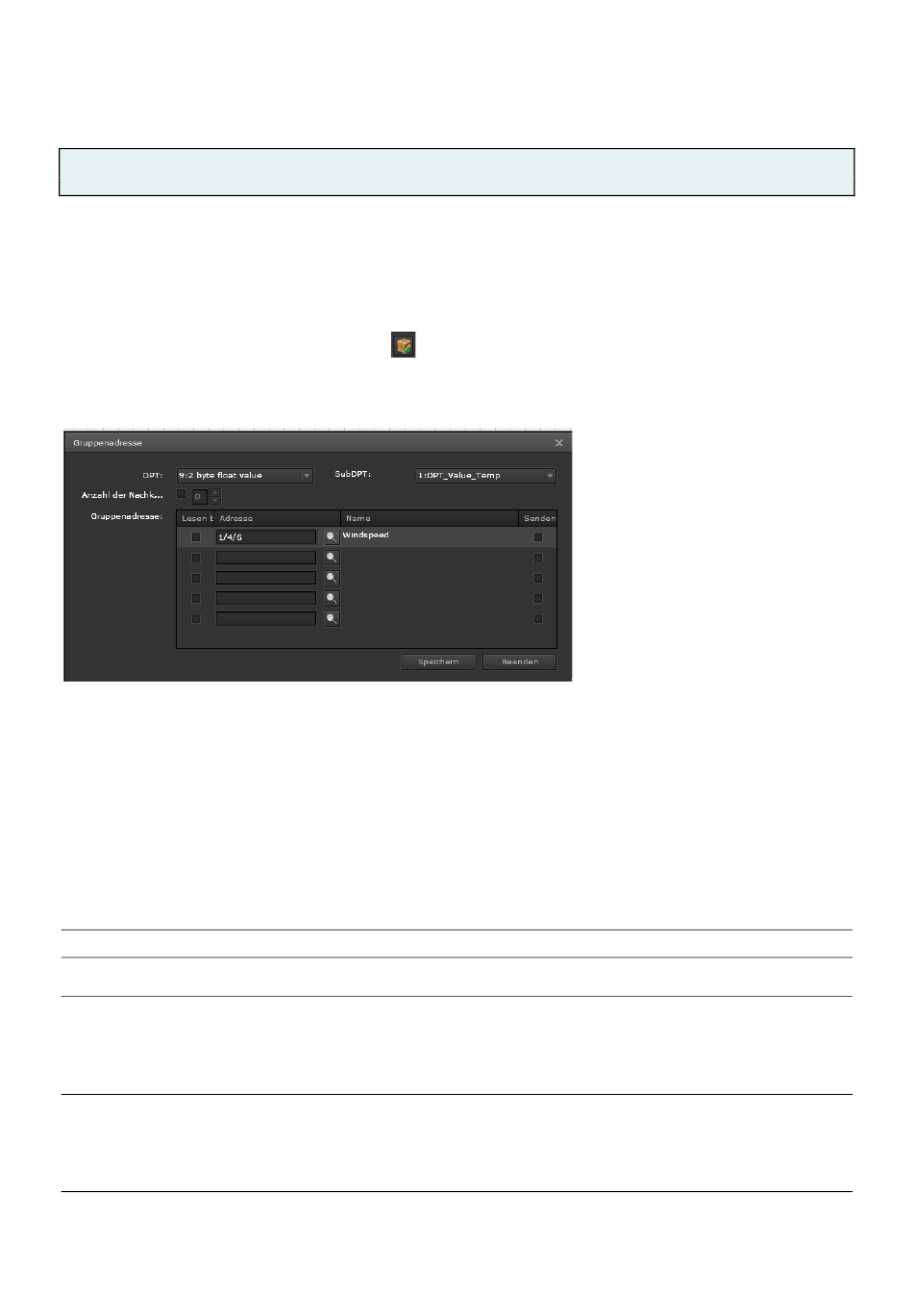

Verlinken der Gruppenadressen mit den Elementen
Mit Drag & Drop kann eine oder mehrere Gruppenadressen aus dem Baum auf das Eingabefeld zur Verlinkung gezogen
werden. Es können die Gruppenadressen auch mit der Tastatur eingegeben werden. Falls noch kein Subdatenpunkt Typ
für diese Adresse definiert wurde, wird automatisch das Editierfenster für die Gruppenadressen geöffnet.
Dieses Fenster kann auch immer durch Klicken auf
geöffnet werden. Es können bis zu 5 Gruppenadressen mit einem
Element verknüpft werden. Grundsätzlich wird in jeder Verknüpfung der Datenpunkt Typ sowie der Subdatenpunkt Typ
definiert.
DPT: Der Datenpunkt-Typ kann entsprechend der Datenpunktlänge definiert werden.
SubDTP: Der Datenpunktuntertyp kann editiert werden, um Werte in der Visualisierung korrekt darzustellen.
Anzahl der Nachkommastellen: Im Editor modifizierbar, um bei Analogwerten die Nachkommastellen zu definieren die
angezeigt werden sollen. Zur Editierung muss links ein Häkchen gesetzt werden.
Lesen: Definiert welche Gruppenadressen beim Start des Gerätes gelesen werden sollen.
Adresse: Die in der ETS definierte Gruppenadresse, im Editor nicht editierbar Größe.
Name: Name der Gruppenadresse, dieser kann überschrieben werden.
Senden: Definiert welche der Gruppenadressen als sendende Adresse zu nutzen sind. Alle anderen Gruppenadressen sind
mithörend, wie es bei Tastsensoren in einer KNX-Anlage üblicherweise auch ist.
Hinweis: Nach der Bearbeitung der Adresseigenschaften müssen diese gespeichert werden.
Hinweis: Die Beschreibung der Gruppenadressen kann auch nachträglich geändert werden. Beim Import kann über ein
Optionsflag entschieden werden, ob dieser Text mit dem Text aus der ETS überschrieben werden soll. Die erste Gruppen-
adresse bekommt automatisch die Option "Senden". Die zweite Gruppenadresse (üblicherweise eine Statusadresse) wird
automatisch auf "Lesen" gesetzt, um eine Leseanfrage zu senden. Diese Gruppenadresse wird mit einem * in der Liste ge-
kennzeichnet.
Siemens Schweiz AG
RS-AB
Update: http://www.siemens.com/gamma-td
Building Technologies Division
International Headquarters
© Siemens Schweiz AG 2021
Theilerstrasse 1a
62/422
CH 6300 Zug
Änderungen vorbehalten
