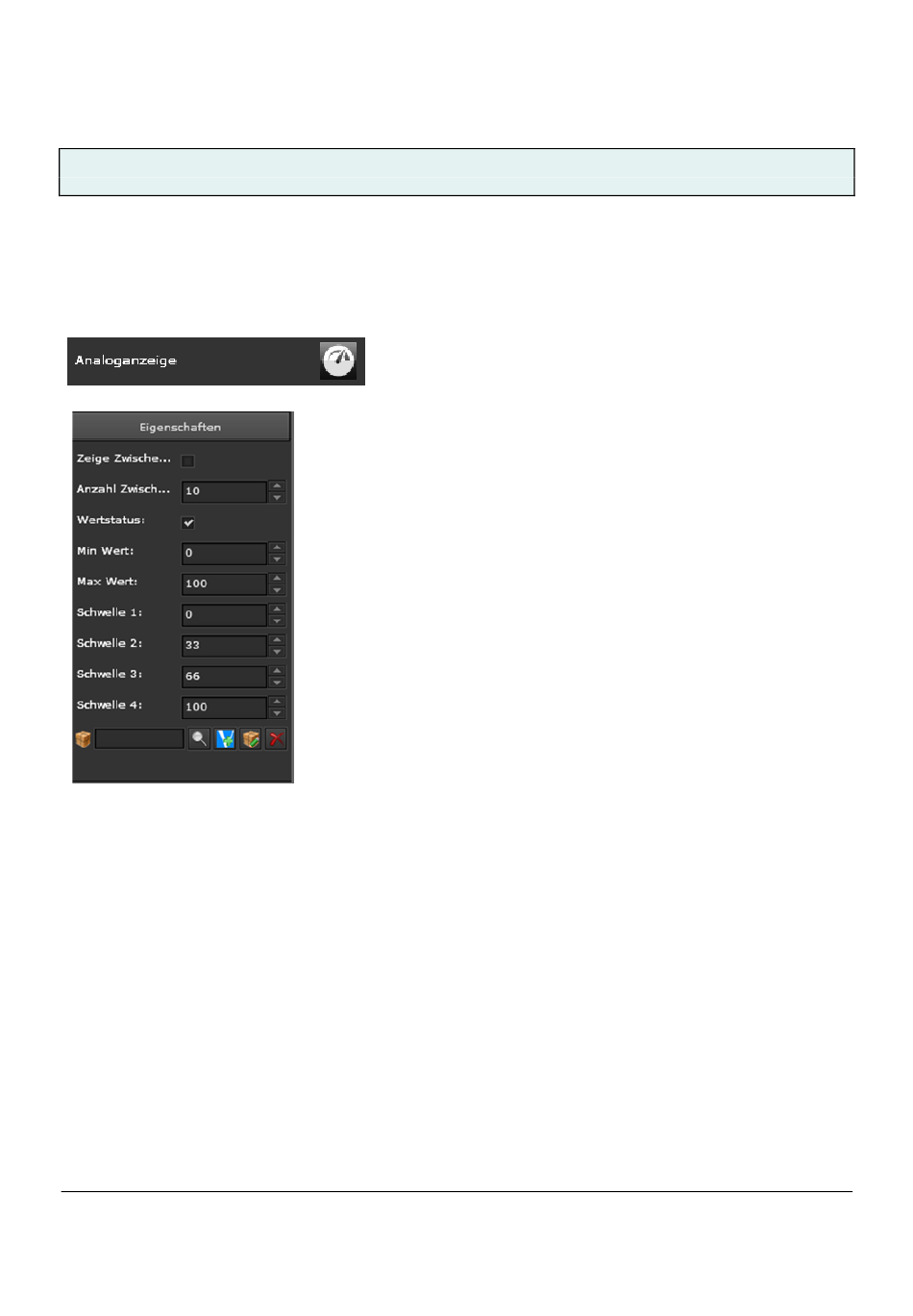

10.3.6.6 Anzeige von Analogwerten
Mit diesem Element können verschiedenste analoge Werte angezeigt, bzw. graphisch dargestellt werden. Bis zu 4
Schwellwerte können innerhalb des Wertebereiches in verschiedenen Farben angezeigt werden.
Die Farben der verschiedenen Elemente innerhalb der Analogwertanzeige werden über den Stil eingestellt.
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug
Zeige Zwischenwerte: Damit werden Zwischenwerte, innerhalb des Werteberei-
ches, zahlenmäßig dargestellt.
Anzahl Zwischenwerte: Damit wird die Anzahl der Unterteilungen, der Zwischen-
werte innerhalb des Wertebereiches eingestellt. Maximal 25 Zwischenwerte sind
möglich.
Wertstatus: Mit der Aktivierung wird der aktuelle Analogwert als zahlenmäßiger
Status in einem Fenster präsentiert.
Min Wert: unterer Wert des Wertebereiches, welcher graphisch dargestellt wird.
Dieser Wert ist abhängig vom Datenpunkttyp des verknüpften Objektes bzw. der
Gruppenadresse.
Max Wert: oberer Wert des Wertebereiches, welcher graphisch dargestellt wird.
Dieser Wert ist abhängig vom Datenpunkttyp des verknüpften Objektes bzw. der
Gruppenadresse.
Schwelle 1...4: Es können bis zu 4 Schwellwerte innerhalb des eingestellten Mini-
mum und Maximum Wertes parametriert werden. Diese Schwellwerte sind somit
ebenfalls abhängig vom Datenpunkttyp des verknüpften Objektes bzw. der Grup-
penadresse. Die Bereiche zwischen diesen Schwellwerten können über unter-
schiedliche Farben präsentiert werden. Diese können als Warn- oder Alarmwerte
dienen.
