12.2.2 Topologie und Funktionen

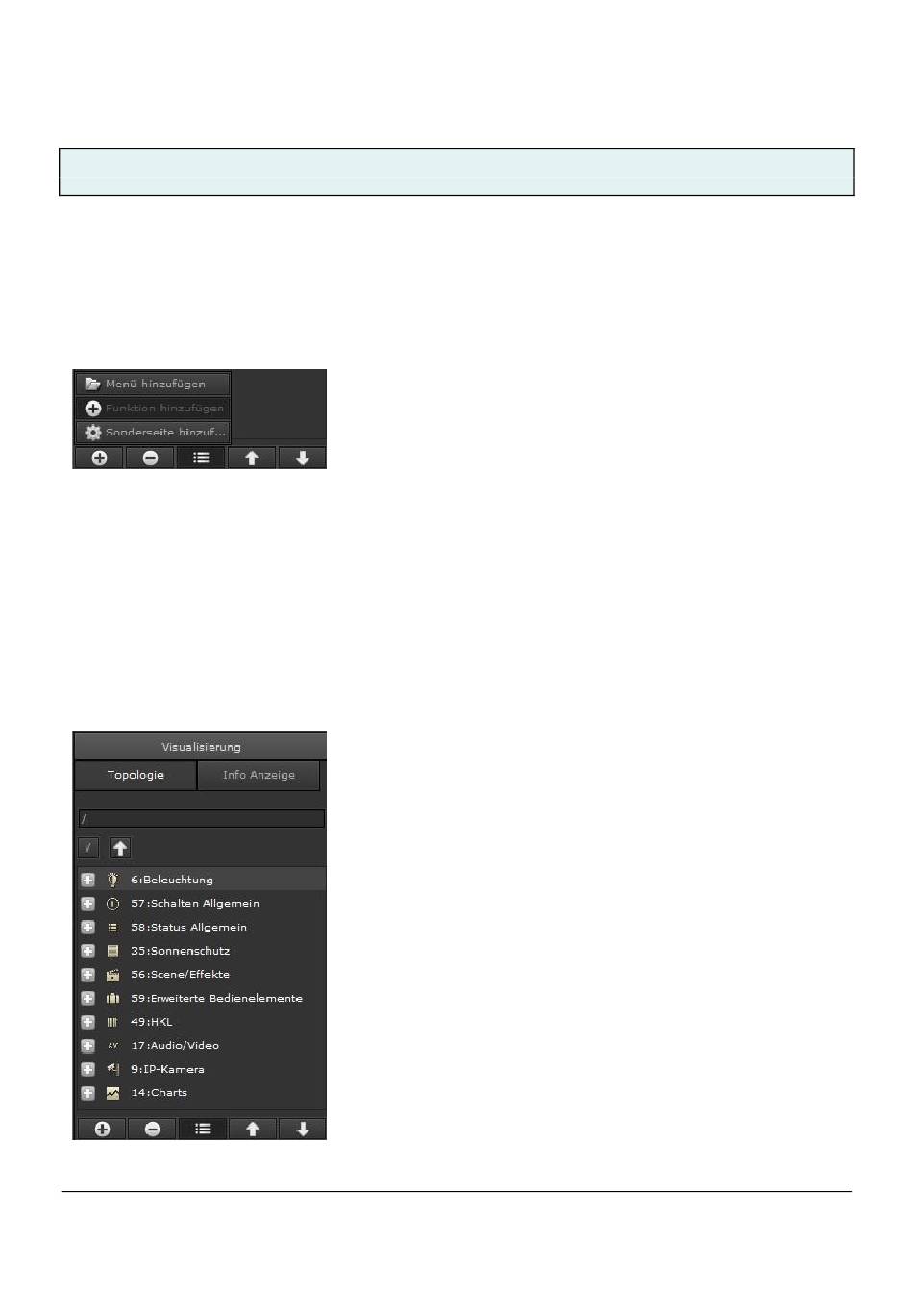

Bevor die Anzeige- und Bedienfunktionen eingerichtet werden, ist im Register Topologie der Seitenaufbau bzw. die Navi-
gation des Smart Visu Projektes zu definieren bzw. der Anzeigeinhalt der verschiedenen Container in einem Tablet Visu
Projekt zu definieren. Dazu wird mit der Taste Hinzufügen ein Menü oder eine Sonderseite mit ihrer Bezeichnung ange-
legt.
Diese Bezeichnung wird unter dem Navigationsbutton zu dieser Seite angezeigt. Der Zugriff auf die jeweilige Seite kann
auch mit einem Passwort geschützt werden. Dieses wird unter "Kennwort" eingerichtet. Hinter "Bild" kann man ein pas-
sendes Icon für den Navigationsbutton auswählen. Dieses kann z.B. ein Gewerk wie Beleuchtung, Sonnenschutz oder HLK
darstellen oder eine örtliche Gliederung wie Büro 1, Büro 2, Besprechungsraum etc. präsentieren.
In den Sonderseiten können die Web Ansichten von den verschiedenen, bereits im Web Editor konfigurierten Modulen,
wie Zeitpläne, Zeitpläne - Desktop, Perioden, Szenen, Szenen - Desktop, Alarme, Alarm Historie oder Monitoring zugeord-
net werden.
Es werden spezielle Konfigurationsparameter für die Tablet Visualisierung angeboten. Setzt man die Auswahl Nächste
Ebene unten aktiv, wird eine zweite Menüebene in einem anderen Container angezeigt. Jede Menüseite bzw. jede Son-
derseite kann durch eine dynamische Visualisierungsseite aus dem Web Editor oder durch ein statisches Hintergrundbild
dargestellt werden.
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug
Mit einem Doppelklick auf den Ordner oder einem Klick auf das Plus-Symbol
vor dem Ordner gelangt man auf den Unterordner etc. Dort können nun wei-
tere Unterseiten und somit eine Bedientopologie definiert werden.
Mit dem Funktionsschalter "Funktion hinzufügen" wird eine Funktion ange-
legt. Diese wird auf der Bedienseite dargestellt.
Die Funktionen sind in folgende 10 Kategorien gegliedert:
• Beleuchtung
•
Schalten Allgemein
•
Status Allgemein
• Sonnenschutz
•
Szenen / Effekte
• Erweiterte Bedienelemente
•
HKL
•
Audio / Video
•
IP Kamera
•
Charts
RS-AB
