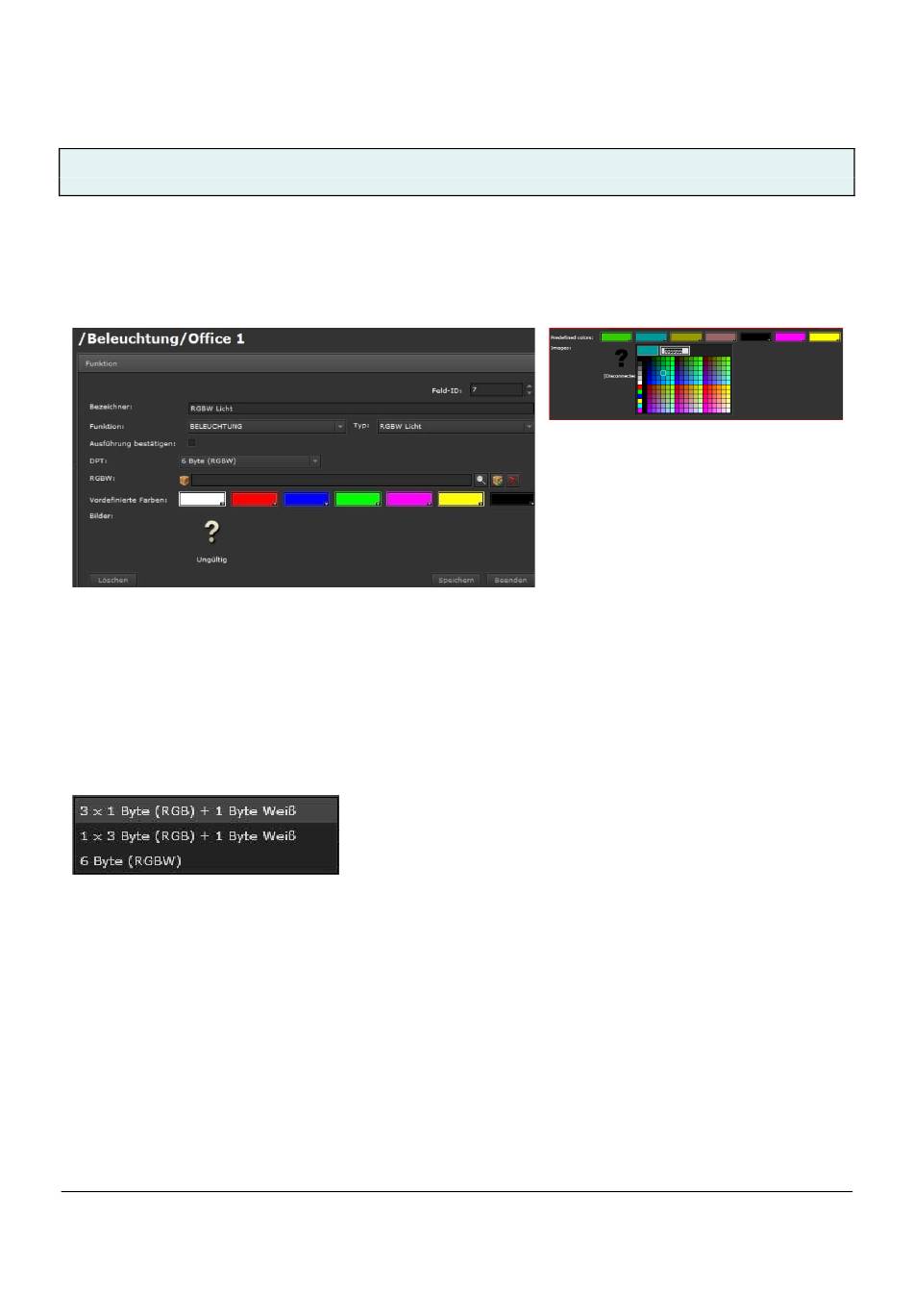

RGBW LICHT: Dieses Element sendet 4 x absolute Werte (0...100 %), 4 x 1 Byte, zur RGBW Licht Steuerung. Zur Einstel-
lung der Farbe, der Helligkeit, der Farbsättigung und des Weißanteils steht ein spezielles Farblichtsteuerelement zur Ver-
fügung. Der Status wird durch das entsprechend konfigurierte Objekt bzw. die Gruppenadresse aktualisiert. Wird kein Sta-
tus Wert empfangen verbleibt das Objekt im Zustand "ungültig". Ein Icon als Fragezeichen signalisiert dies.
Bezeichner: Eine sinnvolle Funktionsbezeichnung kann eingetragen werden.
Feld-ID: Dies ist die Position der Funktion innerhalb der Bedienseite.
Funktion: Auswahl der Funktionskategorie, z.B. Beleuchtung.
Typ: RGBW Licht
Ausführung bestätigen: Ist diese Funktion aktiviert, wird bei direkter Bedienung ein PopUp-Fenster zur Bedienung und
zur Statusanzeige eingeblendet. Eine spezielle Auswahl des Untermenüs zur Bedienung und Statusanzeige auf der rech-
ten Seite der Funktionszeile entfällt damit.
DPT: Auswahl des Datenpunktes.
Rot: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse zur Steuerung der
Farbe Rot. Diese können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird
der DPT 1 Byte zugelassen.
Grün: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse zur Steuerung der
Farbe Grün. Diese können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es
wird der DPT 1 Byte zugelassen.
Blau: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse zur Steuerung der
Farbe Blau. Diese können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es wird
der DPT 1 Byte zugelassen.
Weiß: Verknüpfung mit einem Kommunikationsobjekt, virtuellem Objekt oder einer Gruppenadresse zur Steuerung der
Farbe Weiß. Diese können aus dem linken, unteren Bereich des Smart Editors per Drag & Drop zugeordnet werden. Es
wird der DPT 1 Byte zugelassen.
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug
DPT 232.600 (RGB als 3 Byte Wert)
DPT 7.600 (Farbtemperatur)
DPT 251.600 (RGBW als 6 Byte Wert)
