Siemens IP Control Center N 152 Bedienungsanleitung Seite 101

07 0B IP Control Center 983501

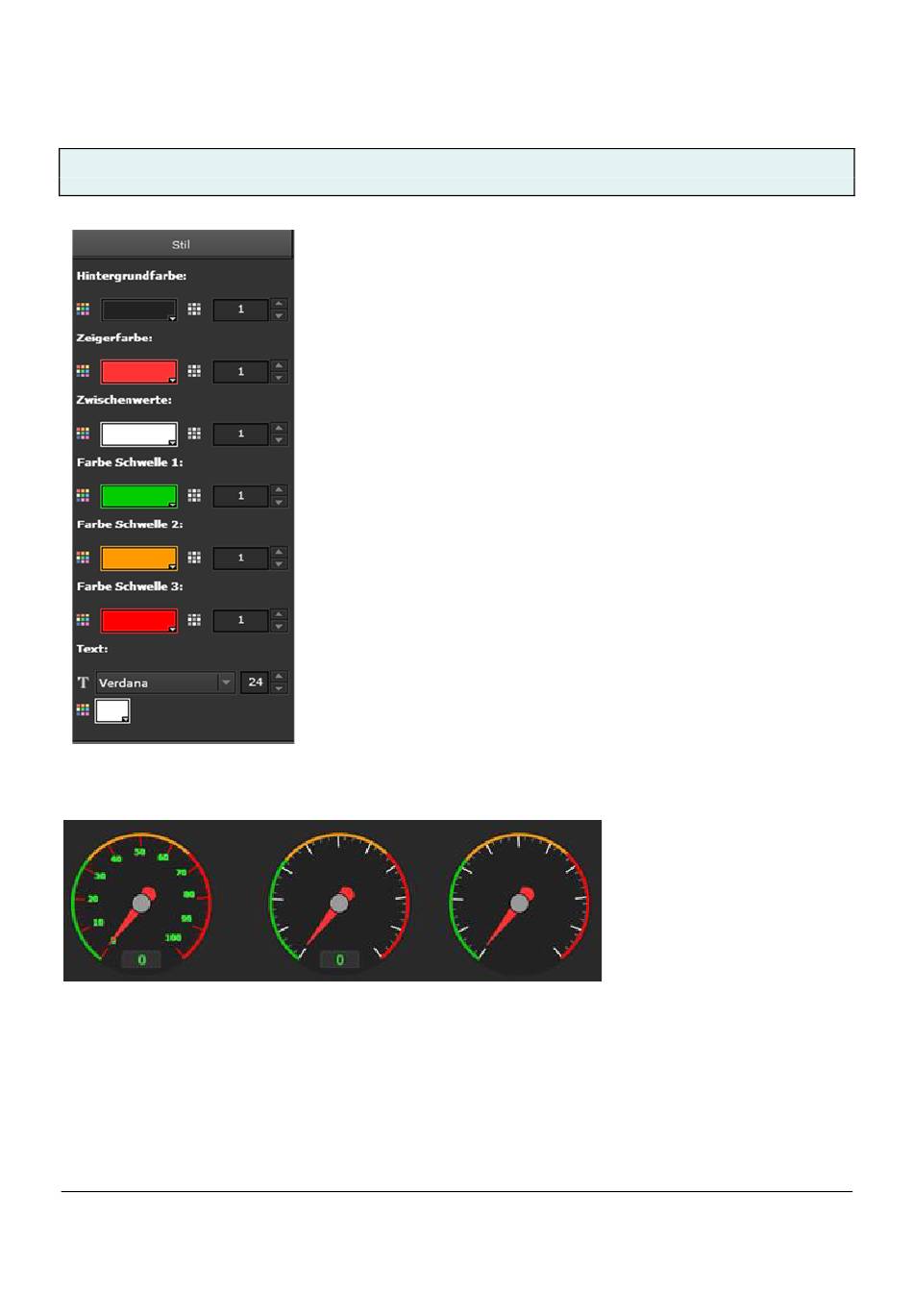

Im folgenden Bild werden in der Visualisierungsansicht unterschiedliche Darstellungen gezeigt:
Siemens Schweiz AG
Building Technologies Division
International Headquarters
Theilerstrasse 1a
CH 6300 Zug
Hintergrundfarbe: Es wird die Hintergrundfarbe des gesamten, runden Elements
wird definiert. Mit dem Zahlenwert hinter dieser Farbeinstellung wird die Trans-
parenz eingestellt. Werte von 0 bis 1 sind möglich. Der Wert 0 bedeutet absolute
Transparenz der Hintergrundfarbe. Der Wert 1 bedeutet keine Transparenz der
Hintergrundfarbe.
Zeigerfarbe: Es wird die Farbe des Zeigers definiert. Mit dem Zahlenwert hinter
dieser Farbeinstellung wird die Transparenz eingestellt. Werte von 0 bis 1 sind
möglich. Der Wert 0 bedeutet absolute Transparenz der Zeigerfarbe. Der Wert 1
bedeutet keine Transparenz der Zeigerfarbe.
Zwischenwerte: Es wird die Farbe der Unterteilungen definiert. Diese Untertei-
lungen werden durch die längeren Striche dargestellt. Die Unterteilungen erge-
ben sich aus der Parametrierung der Zwischenwerte. Mit dem Zahlenwert hinter
dieser Farbeinstellung wird die Transparenz eingestellt. Werte von 0 bis 1 sind
möglich. Der Wert 0 bedeutet absolute Transparenz der Farbe. Der Wert 1 bedeu-
tet keine Transparenz der Farbe.
Farbe Schwelle 1...4: Es können unterschiedliche Farben für die Darstellung der
Bereiche zwischen den parametrierten Schwellwerten eingestellt werden. Die
Farbe Schwelle 1 stellt den Bereich zwischen Schwelle 1 und Schwelle 2 dar. Die
Farbe Schwelle 2 stellt den Bereich zwischen Schwelle 2 und Schwelle 3 dar. Die
Farbe Schwelle 3 stellt den Bereich zwischen Schwelle 3 und Schwelle 4 dar. Mit
den Zahlenwerten hinter diesen Farbeinstellungen wird die Transparenz einge-
stellt. Werte von 0 bis 1 sind möglich. Der Wert 0 bedeutet absolute Transparenz
der Farbe. Der Wert 1 bedeutet keine Transparenz der Farbe.
Text: Es wird die Farbe des aktuellen, analogen Anzeigewertes definiert. Auch
eventuell eingestellte Zwischenwerte werden in dieser Farbe angezeigt. Schriftart
und Schriftgröße des aktuellen Analogwertes können eingestellt werden.
