7.4.5. Die Spezialausgänge

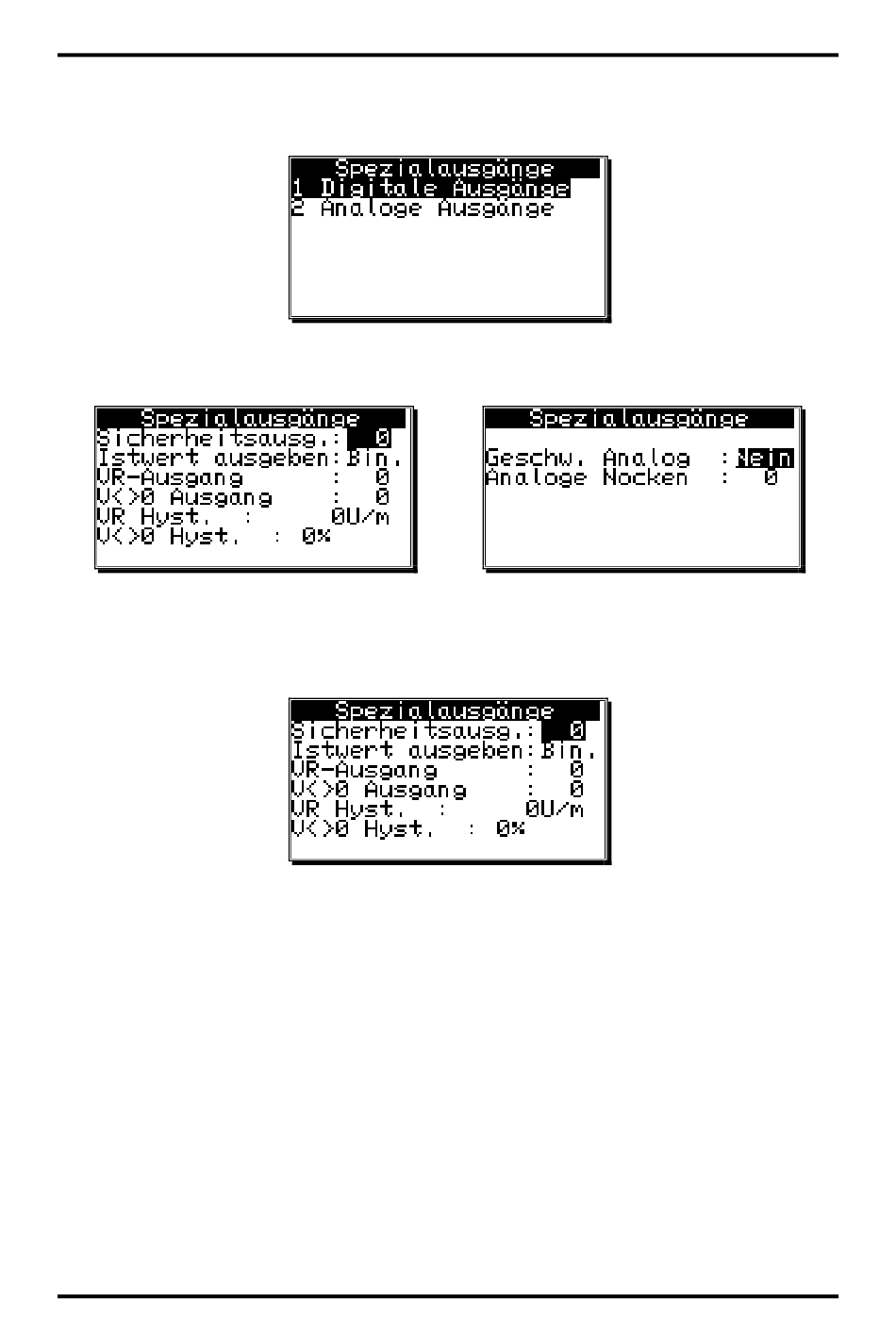

Haben Sie im Systemeinstellungsmenü das Menü "Spezialausgänge" angewählt, so erscheint auf
dem Bildschirm das Menü für die Spezialausgänge:
Hier Wählen Sie zunächst aus ob Sie einen digitalen Ausgang oder einen analogen Ausgang aktivieren
möchten.
Menü digitale Spezialausgänge Menü analoge Spezialausgänge
7.4.5.1. Die digitalen Spezialausgänge
.
7.4.5.1.1. Der Sicherheitsausgang
Um z.B. bei Kurzschlüssen auf Ausgangskanälen oder Fehlern in der Wegerfassung die Möglichkeit
zur Überwachung des CamCons zu haben, läßt sich ein Umlaufnocken für einen einzelnen Ausgang
programmieren. Dieser Ausgang wird nur bei einem aufgetretenen Fehler ausgeschaltet und dient
somit als Sicherheitsausgang. Bei einem Programmwechsel wird der Sicherheitsausgang kurzzeitig
zurückgesetzt. Sehen Sie hierzu Kapitel "7.4.6.9. Einstellung des Programmanwahl Modes" auf Seite
69.
Eine "0" im Eingabefeld bedeutet, daß kein Sicherheitsausgang programmiert wurde.
