Digitronic
Automationsanlagen GmbH

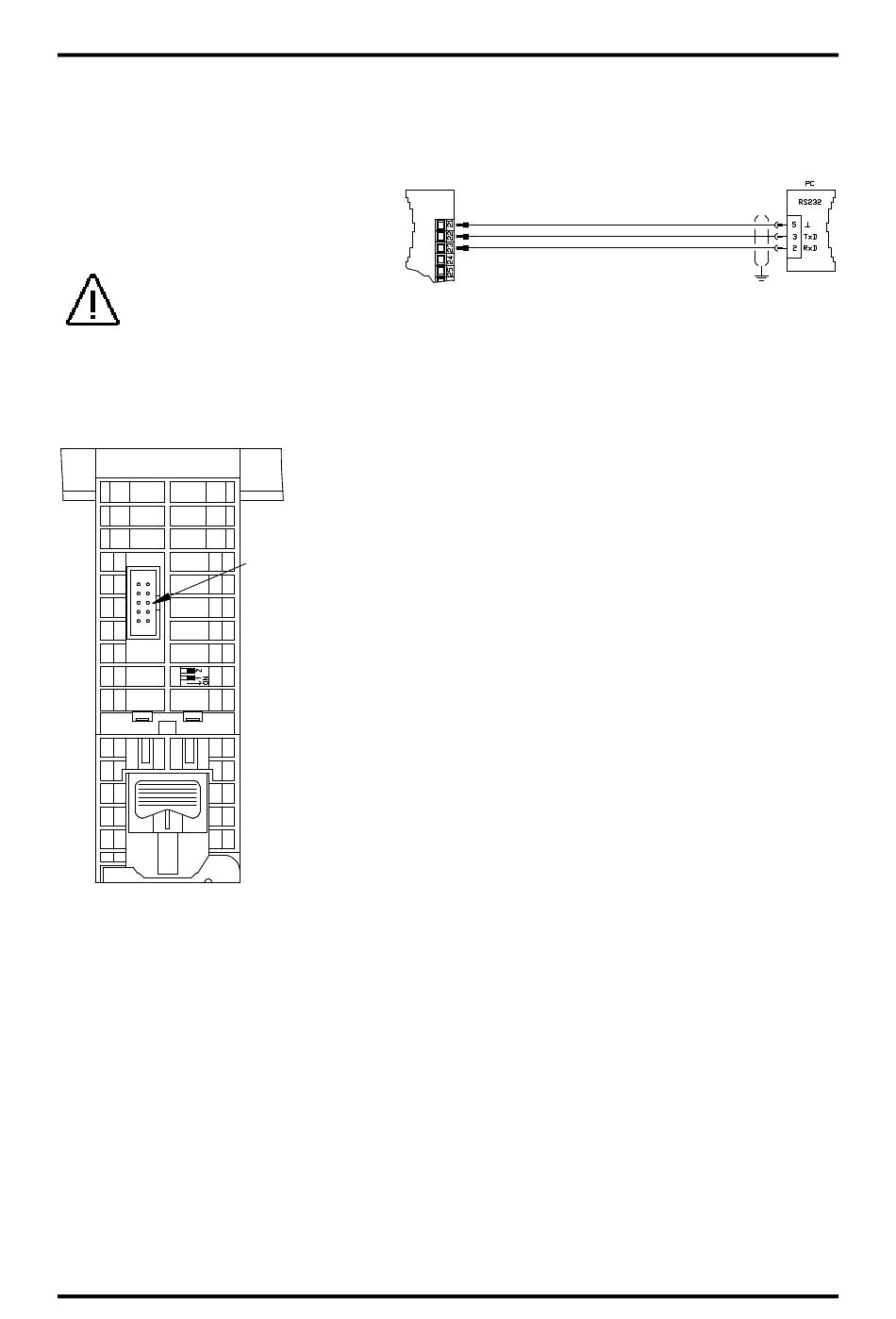

4.7. Klemmenbelegung der seriellen RS232 Schnittstelle (Option)
Das CamCon DC300 kann ab Dezember 2002 optional mit einer RS232 Schnittstelle ausgerüstet
werden. Die Kabellänge dieser RS232 Schnittstelle ist auf max. 10m begrenzt. Beachten Sie auch bitte
unbedingt Kapitel "7.5.3. Gerätekonfiguration" auf Seite 74.
Klemme
21:
0V Signalmasse
Klemme
22:
RxD
Klemme
23:
TxD
Achtung: Die
Schnittstelle ist nicht potentialfrei zur S7 CPU. Ein falsches Anschließen bzw.
eine falsche Spannung kann zur Zerstörung der gesamten S7 SPS führen.
4.8. Externes Interface (Option)
Wird bei der Bestellung des CamCon DC300 das externe Interface mitbestellt (ein X in der
Bestellnummer), so haben Sie später die Möglichkeit, das CamCon durch ein CamCon DC16/IO oder
DAC16 Modul zu erweitern.
Abb.: Oberseite CamCon DC300
4.8.2. Externes Interface mit Kabellänge von mehr als 0.4 Meter bis max. 300m
Die maximale Kabellänge des externen Interface beträgt 300 Meter. Hierfür wird jedoch ein
geschirmtes 6 pol. Datenkabel mit paarweise verseilten Adern (z.B. "KK91 IO-X.XX") und ein oder
zwei Adapterkabel von 10 pol. Flachkabel auf 9 pol. DSUB Stecker oder Buchse benötigt. Die
Abschirmung der Adapter und des Kabels muß auf beiden Seiten auf Erde gelegt werden.
Auf der DC300 Seite heißt das Adapterkabel "KK/EXT/OUT0.05" (siehe Pinbelegung oben mit
DSUB9-Buche). Dann folgt die Verlängerung mit der Bezeichnung "KK91 IO-X.XX" (X.XX = Länge in
Metern) das dann mit dem Adapterkabel "KK/EXT/IN0.05" (mit DSUB9-Stift) in das DC16 IO Modul
gesteckt wird.
Wird als erstes Modul an das DC300 z.B. ein "DC91 I/O", "DC92 I" oder ein "AWA/2x12B"
angeschlossen, so ist der Adapter "KK/EXT/IN0.05" nicht notwendigt, sondern das "KK91 IO-X.XX"
Kabel kann direkt auf den "ext.Int.IN" DSUB9 Stecker gesteckt werden.
Hinweis: Beim Kabel "KK91 IO" (DSUB9 Buchse und Stecker) sind nur die PINs 2-2, 6-6, 3-3, 8-8,
9-9 und 5-5 verbunden, wobei 2+6, 3+8 sowie 9+5 paarig verseilt sind und die Abschirmung
auf die DSUB Gehäuse gelegt wird.
Ausgabe: 05.04.2017
CamCon DC300
RS232
0V
RxD
TxD
RS232
Die Erweiterungsmodule werden auf eine Tragschiene NS 35 / 7.5
(DIN 50022) NS 35 / 15 (DIN 50022)NS 32 (DIN 50035) im
Schaltschrank aufgeschnappt und über ein 10 - pol. Flachkabel mit
dem DC300 verbunden. Dieses Kabel gehört nicht zum Lieferumfang
und muß separat bestellt werden. Das CamCon Erweiterungsmodul
muß in unmittelbarer Nähe zur S7 eingebaut werden, da die maximale
externes
Interface
Kabellänge von 40cm nicht überschritten werden darf. Das externe
Interface des CamCon DC300 wird mit dem 10 - pol. Stiftstecker
"ext.Int.IN" am CamCon I/O Modul verbunden und kann an diesem
durch den Ausgang "ext.Int.OUT" an ein weiteres CamCon Modul
angeschlossen werden. Der Datentransfer erfolgt potentialfrei über
Optokoppler.
4.8.1. Pinbelegung des externen Interface
10pol. Flachstecker
Stift
1: 0V
Stift
4,7,10: Erde
Stift
2: TxD -
Stift
3: TxD +
Stift
5: CLK -
Stift
6: CLK +
Stift
8: RxD -
Stift
9: RxD +
Digitales Nockenschaltwerk
mit Adapter "KK/EXT/OUT" D-SUB9-Buchse
Pin: 1: (nicht anschließen)
Pin: 4,7: Erde
Pin: 6: TxD -
Pin: 2: TxD +
Pin: 3: CLK -
Pin: 8: CLK +
Pin: 9: RxD -
Pin: 5: RxD +
CamCon DC300
Seite: 21/116
