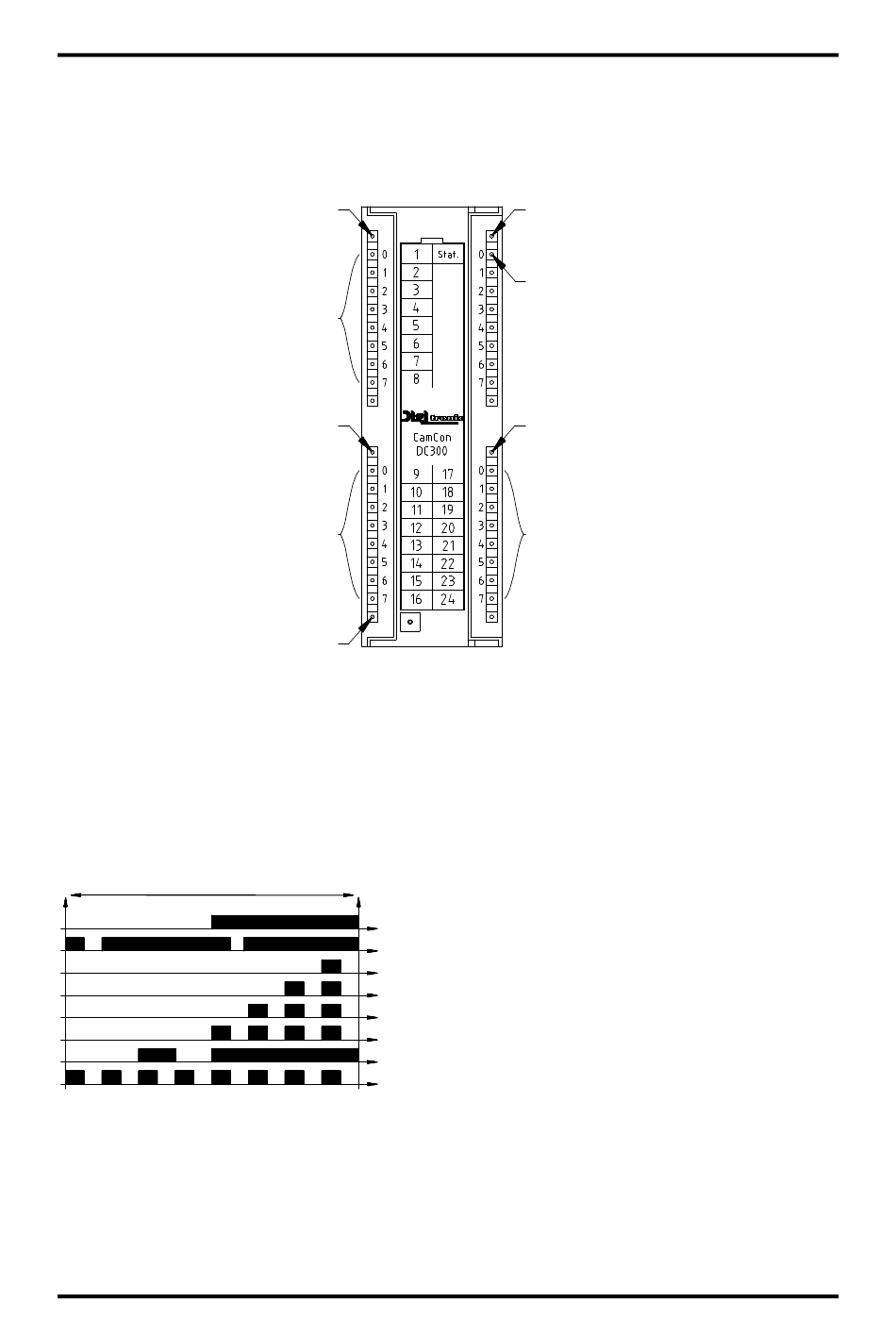

4.13. Statusanzeigen
Das CamCon DC300 besitzt mehrere Statusanzeigen. Hierzu gehören: 24 Ausgangsanzeigen, 4
Anzeigen für Spannungsversorgung, eine Anzeige für Fehlermeldungen und eine Anzeige für den
Status der internen Peripherie des CamCon DC300.
Die Status LED der internen Peripherie zeigt an, daß die CPU die Ein - und Ausgänge anspricht.
Leuchtet diese nicht, so liegt eine Fehlermeldung oder ein Neustart vor bzw. die DC300 kann nicht
gestartet werden.
4.13.1. Status LED
Die Status LED des CamCon zeigt durch unterschiedliche Blinkintervalle den Gerätestatus an.
Hierdurch kann ohne PC oder Terminal der Betriebszustand des Gerätes von Außen erkannt werden.
Gesamtzeit 3.2 Sekunden
Sehen Sie hierzu Kapitel "9. Fehlermeldungen und Fehlerbeseitigung bzw. FAQ" auf Seite 85.
Ausgabe: 05.04.2017
Spannungsversorgung
für Ausgänge 1-8 liegt an.
Statusanzeige
für Ausgänge 1-8.
Spannungsversorgung
für Ausgänge 9-16 liegt an.
Statusanzeige
für Ausgänge 9-16.
Status LED für DC300
interne Peripherie
(muß immer leuchten).
= "OK"
= "Clear..."
= "Ist-Err: 1"
= "Ist-Err: 2"
= "Ist-Err: 3"
= "Ist-Err: 5"
= "Aus-Error"
= "Fehler im EEPROM"
Digitales Nockenschaltwerk
Spannungsversorgung
für Wegmeßsystem und
interne Hardware liegt an.
Status LED für
Fehlermeldungen
(sehen Sie Kapitel "Status LED").
Spannungsversorgung
für Ausgänge 17-24 liegt an.
Statusanzeige
für Ausgänge 17-24
bzw. für
Eingänge 1-8.
Status
CamCon DC300
