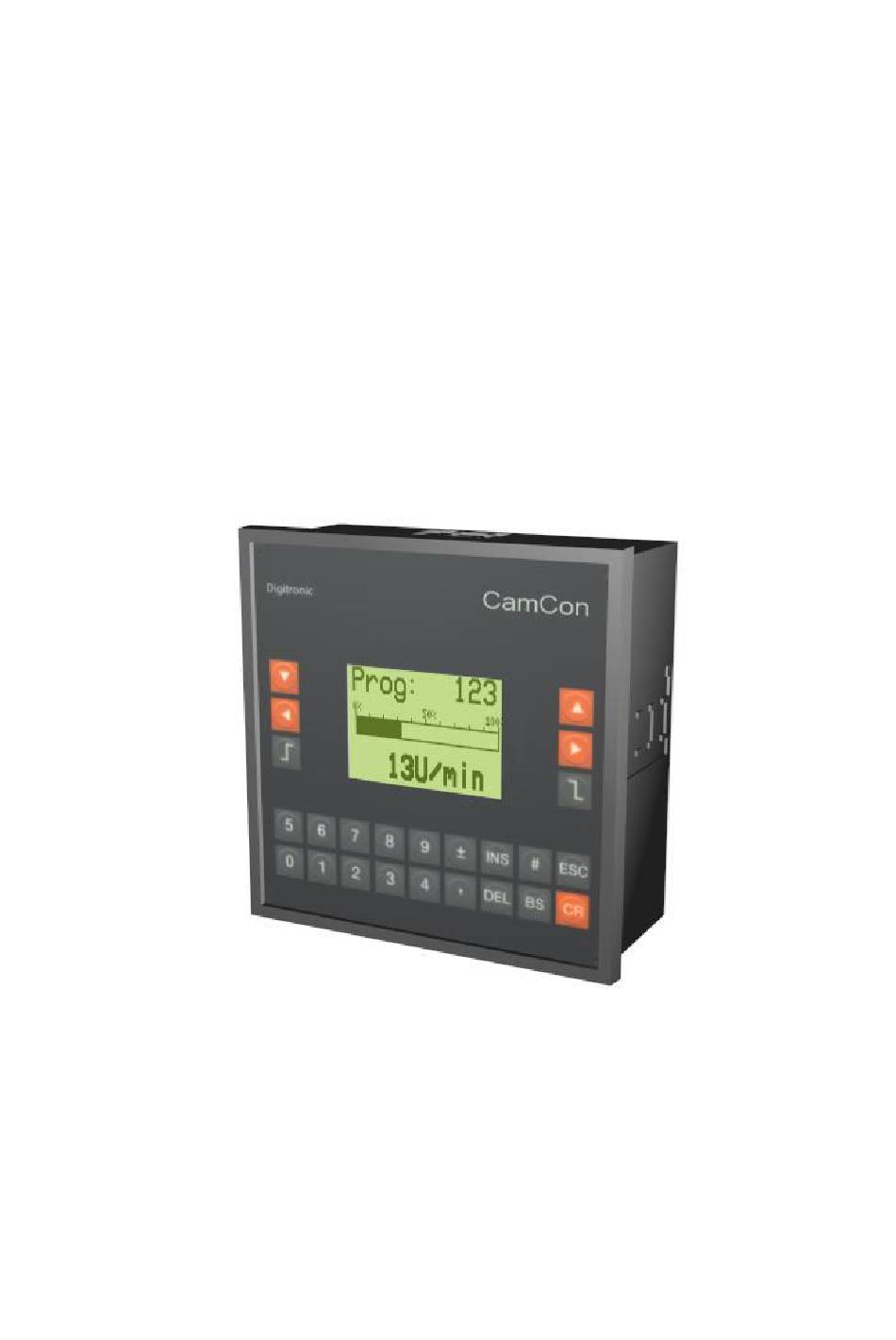

- Seite 1 CamCon Terminal DC51/T Digitronic Automationsanlagen GmbH Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42 Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com...
- Seite 2 Schutz Das CamCon DC51/T und dieses Handbuch sind urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Weder das CamCon DC51/T, noch dieses Dokument, dürfen in Teilen oder im Ganzen kopiert, fotokopiert, reproduziert, übersetzt oder übertragen werden auf irgendwelche elektronische Medien oder maschinenlesbare Formen, ohne vorherige schriftliche Genehmigung durch die Firma Digitronic Automationsanlagen GmbH.
- Seite 3 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T Inhaltsverzeichnis 1. Einleitung ............................. 3 2. Einbau ..............................4 2.1. Abmessungen ........................... 4 3. Elektrische Anschlüsse ........................5 3.1. Klemmenbelegung CamCon Terminal....................5 3.1.1. Klemmenbelegung der Spannungsversorgung................5 3.1.2. Klemmenbelegung der seriellen Schnittstelle ................5 3.1.2.1.
- Seite 4 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 2. Einbau Zum Fronttafeleinbau wird das Gerät in einen Ausschnitt (sehen Sie Kapitel "2.1. Abmessungen" auf Seite eingesetzt. Erdungsstecker Rückseite Gehäuses Kabelabschirmungen sind auf kürzestem Wege mit einem Erdungspunkt der Schaltschranktür zu verbinden. Alle Kabelverbindungen sind im spannungslosen Zustand herzustellen! Die Anschlußkabel, für z.B.
- Seite 5 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 3. Elektrische Anschlüsse 3.1. Klemmenbelegung CamCon Terminal CamCon Abb.: Rückansicht des CamCon Terminal mit Klemmenbelegung 3.1.1. Klemmenbelegung der Spannungsversorgung Klemme 0V Spannungsversorgung Klemme 0V Spannungsversorgung Klemme +24V DC Spannungsversorgung Klemme +24V DC Spannungsversorgung 3.1.2. Klemmenbelegung der seriellen Schnittstelle Bei der Bestellung des CamCon Terminal können Sie den Typ der seriellen Schnittstelle zwischen RS232 oder RS485 wählen.
- Seite 6 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 3.1.2.2. Klemmenbelegung der seriellen RS485 Schnittstelle DSUB 9 Stiftleiste: RS485 Schnittstelle zur Vernetzung mehrerer Geräte (max. 1000m Leitungslänge). Abschlußwiderstände B (-) A (+) Masse nicht belegt. Beachten Sie: Bei der RS485 Schnittstelle müssen im Anschlußstecker für das erste und letzte Gerät einer Kette die Pins 1 und 2, sowie die Pins 3 und 4 gebrückt werden, um die Daten- und Empfangsleitung einwandfrei abzuschließen.
- Seite 7 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 4. Inbetriebnahme Vor dem ersten Einschalten überprüfen Sie bitte die Verdrahtung des Gerätes. Sehen Sie hierzu bitte auch Kapitel 3.1. Klemmenbelegung auf Seite 5. Nach dem Einschalten des CamCon Terminals meldet sich das Gerät mit einem Piepston. Anschließend erfolgt die interne Überprüfung und das Hochfahren des Systems (z.B.
- Seite 8 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 5.1.1. LCD - Kontrasteinstellung Zur Einstellung des LCD Bildschirmkontrastes muß sich das CamCon Terminal im Hauptmenü befinden. Nun wird durch das Betätigen der Taste ein Bildschirm mit dem Digitronic Logo eingeblendet, hier (nur hier) läßt sich mit der Taste und der Taste der Kontrast der Flüssigkristallanzeige erhöhen oder...
- Seite 9 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 5.1.3. Menü "Programmanwahl" In diesem Menü führen Sie eine Programmanwahl für mehrere Geräte gleichzeitig durch. Die Programmanwahl funktioniert nur, wenn der Kommunikationsmode ("Ser.Mode") auf "Multiuser" oder auf "CAM-BUS" eingestellt ist. Bevor Sie fortfahren können, geben Sie Ihre Benutzernummer mit dem Zugriff auf die Programmanwahl ein.
- Seite 10 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 5.1.5. Menü "Terminal konfig." Dieses Menü wählen Sie aus, um das Terminal zu konfigurieren. Bevor fortfahren können, geben Ihre Benutzernummer Zugriff Gerätekonfiguration ein. Falls Sie keine Benutzernummer vergeben haben, geben Sie die Benutzernummer "5693" ein und betätigen Sie die Taste um das erste mal in die Terminalkonfiguration zugelangen.
- Seite 11 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 5.1.5.1.1.2. Der "Standard" Kommunikationsmode Der Standard Betrieb arbeitet als eine Punkt zu Punkt Kommunikation. Das heißt, es können maximal 2 Geräte miteinander verbunden werden z.B. CamCon DC90 und CamCon DC50/51 Terminal. Da in dieser Einstellung keine Protokollabsicherung verwendet wird, ist dieser Mode nur zu Testzwecken erlaubt.
- Seite 12 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 5.1.5.4. Untermenü "Schlüsselverwaltung" Bei der Auswahl Schlüsselvergabe erscheint folgendes Bild: Hier können Sie die Benutzerschlüssel für das Terminal eingeben. Die Schlüssel lassen 2 Zugriffsstufen zu. * Zugriff auf Programmanwahl * Zugriff auf Gerätekonfiguration 6. Technische Daten Anzeige ...............
- Seite 13 Digitronic CamCon Terminal Automationsanlagen GmbH DC51/T 7. Stichwortverzeichnis Abmessungen ............................4 Anschlüsse............................... 5 Ausgabestand ............................2 Bedienung ..............................7 Benutzernummer ..........................9; 10 CE - Zeichen, EMV - Verträglichkeit ......................2 Einbau ..............................4 Einbauvorschriften ........................... 4 Erdungsanschlüsse..........................4 Gerätegruppe ............................. 9; 11 Gerätenummer..........................
