6. Inbetriebnahme
Nach der Montage und vor dem ersten Einschalten überprüfen Sie bitte die Verdrahtung des Gerätes.
Sehen Sie bitte Kapitel "4. Elektrische Anschlüsse" auf Seite 17.
Achtung: Bei induktiven Lasten müssen die Ausgänge mit einer Freilaufdiode beschaltet
werden.
Nach dem Einschalten der Spannungsversorgung auf dem S7 Baugruppenträger meldet sich das
Gerät durch ein kurzes Flackern der Status LED (Stat.). Anschließend erfolgt die interne Überprüfung
und das Hochfahren des Systems (z.B. die Prüfsumme des EEPROM`s und des Programms wird
ermittelt). Dies benötigt einige Sekunden. Ist dieser Vorgang abgeschlossen, wird der S7 BUS
initialisiert. Die S7 CPU wartet selbständig (bis zu 65 Sekunden, einstellbar bei der Hardwaredefinition
der S7 CPU) im STOP Zustand, bis dieser Initialisierungsvorgang der DC300 abgeschlossen ist.
Nach dem ersten Einschalten der Spannungsversorgung befindet sich der Programmspeicher in
einem nicht definierten Zustand. Deshalb muß bei der ersten Inbetriebnahme von CamCon eine
Gesamtlöschung wie folgt vorgenommen werden:

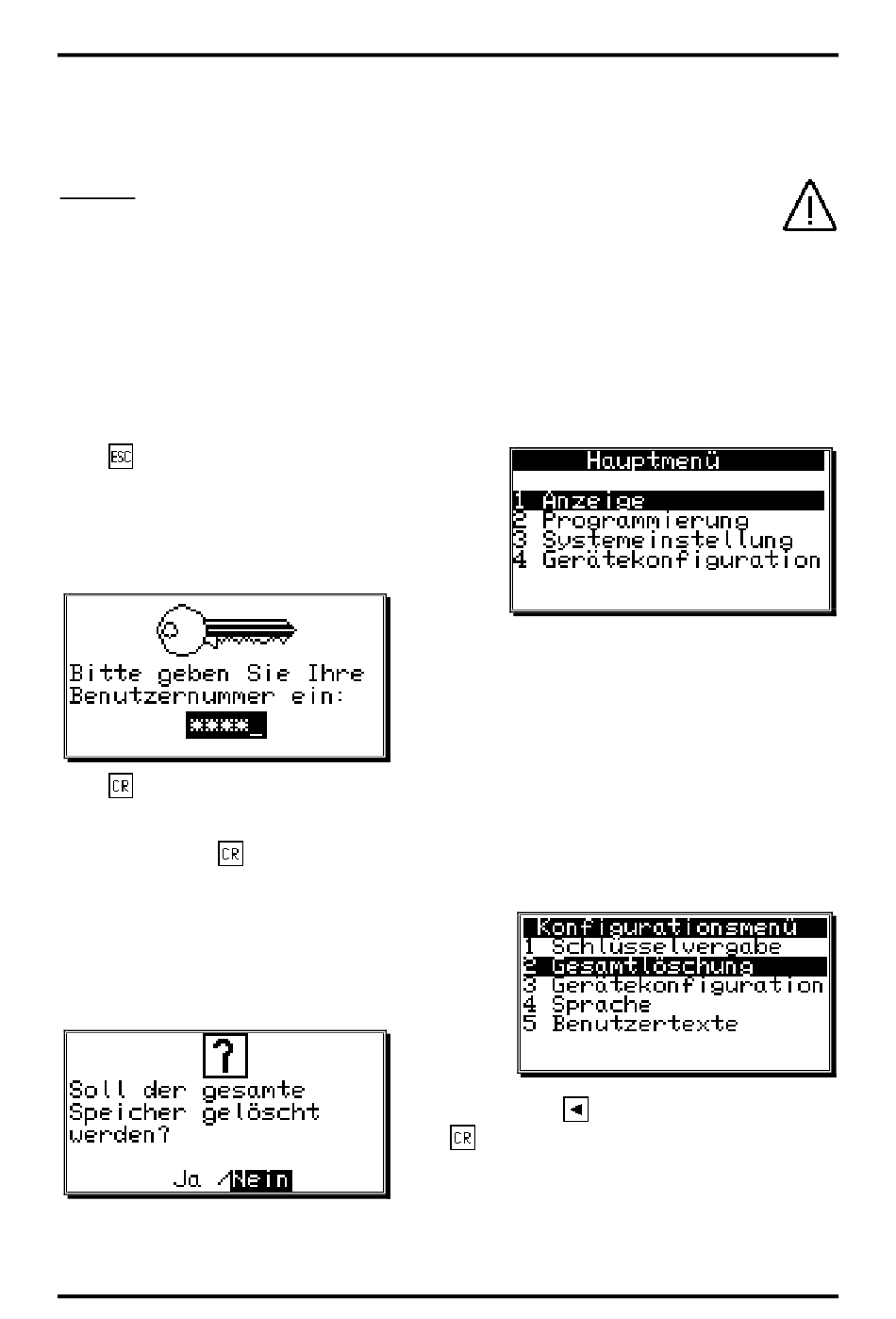

1. Taste betätigen, Sie gelangen aus der
Standardanzeige in das Hauptmenü:
2. Menüpunkt "Gerätekonfiguration" anwählen, es
erscheint auf dem Bildschirm die Aufforderung zur
Eingabe Ihrer Benutzernummer:
4. Taste drücken, um Ihren Benutzercode zu bestätigen. Bei Eingabe eines falschen Codes
zeigt der Bildschirm "Benutzernummer ist falsch!". In diesem Falle eine beliebige Taste
drücken und die Nummer neu eingeben. Falls Sie keine Zahlen eingeben oder Ihre Eingabe
nicht mit der
Hauptmenü zurück.
Nach der korrekten Eingabe des Benutzercodes erscheint
auf der Anzeige das Konfigurationsmenü.
5. Menüpunkt "Gesamtlöschung"
erscheint in der Anzeige die Frage:
Ausgabe: 05.04.2017
3.
Taste abschließen, springt die Anzeige nach ca. 30 sec. automatisch ins
anwählen,
6.
7.
Digitales Nockenschaltwerk
Geben Sie hier Ihren Benutzercode ein. Wenn Sie
noch keinen eigenen Schlüssel programmiert
haben, verwenden
Standardschlüsselnummer "5693"!
es
Cursor mit der Taste auf "Ja" bewegen
Taste drücken
CamCon DC300
Sie die
