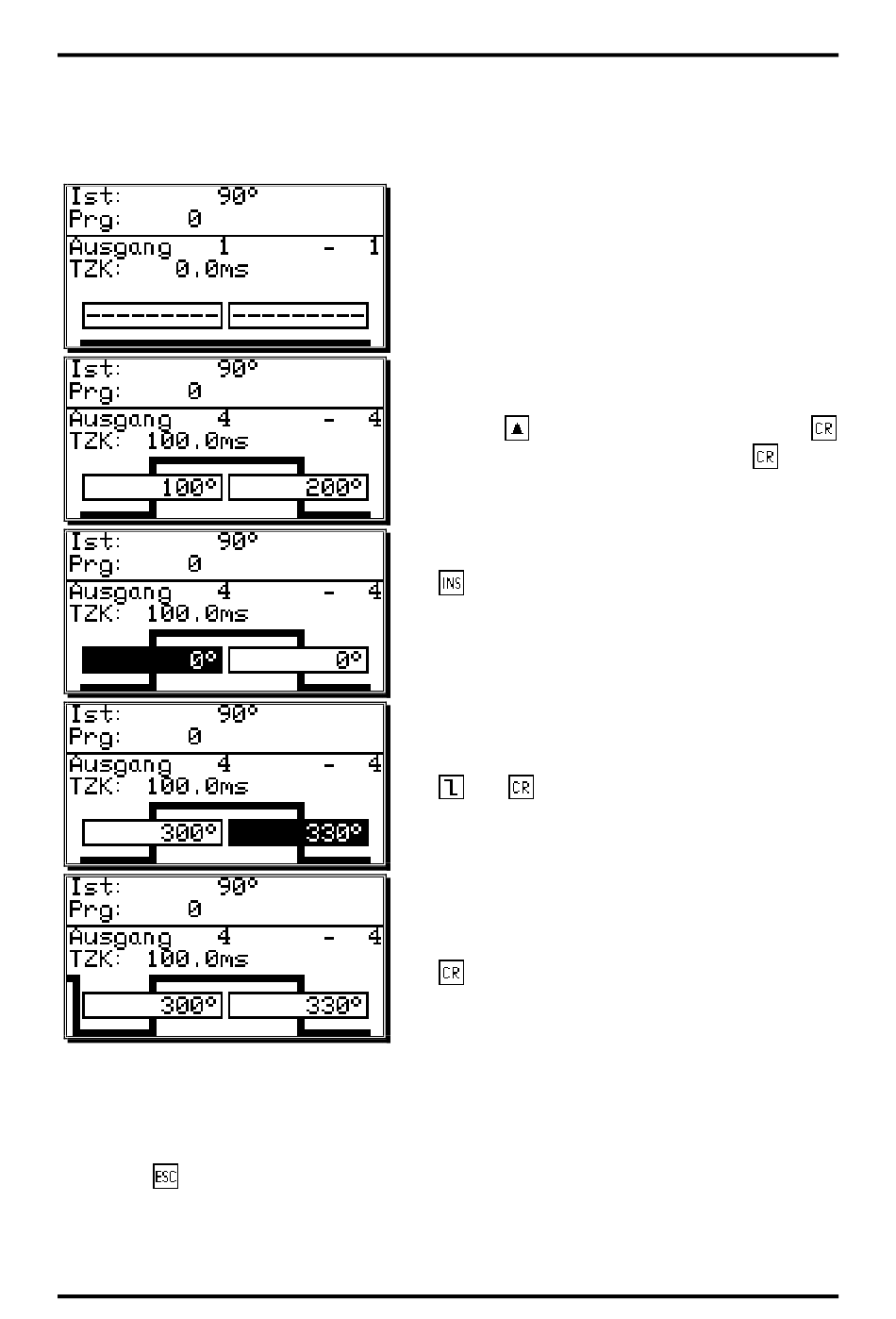

7.3.17.2. Zusätzlichen Nocken auf einen Ausgang programmieren
Aufgabe: Im Programm 0 soll für den Ausgang 4 zusätzlich zu dem vorhandenen Nocken von 100° bis
200° ein weiterer von 300° bis 330° programmiert werden.
Auf dem Bildschirm erscheint nun der soeben programmierte Nocken, sowie der Nocken zwischen
100° und 200°, welcher durch eine Flanke am linken Rand angedeutet wird.
9. Mit der Taste können Sie dieses Menü jederzeit verlassen.
Ausgabe: 05.04.2017
Digitales Nockenschaltwerk
Lösung:
1. Wählen Sie
"Programmierung".
2. Geben Sie Ihre Schlüsselnummer ein, es erscheint
das Programmiermenü.
3. Mit der Taste Ausgang 4 anwählen oder
Taste betätigen, "4" eingeben und
betätigen.
4. Taste betätigen, um Nockeneinschaltpunkt für
zusätzlichen Nocken einzugeben, der Cursor springt
auf das Eingabefeld für den Nockeneinschaltpunkt;
gleichzeitig blinkt ein stilisierter Nocken auf.
5. Mit den numerischen Tasten den Wert "300" für den
Nockeneinschaltpunkt eingeben.
6. oder Taste betätigen, der Cursor springt auf
das Eingabefeld für den Nockenausschaltpunkt.
7. Mit den numerischen Tasten den Wert "330" für den
Nockenausschaltpunkt eingeben.
8. Taste betätigen, um Eingabe zu bestätigen, der
zweite Nocken ist damit programmiert.
