7.4.3.4. Genauigkeit der Geschwindigkeitsanzeige
Im Betrieb schwankt die Geschwindigkeitsanzeige normalerweise um einen gewissen Betrag. Diese
Schwankungen sind im Meßprinzip für die Geschwindigkeit begründet, da es sich um ein abtastendes
System handelt.

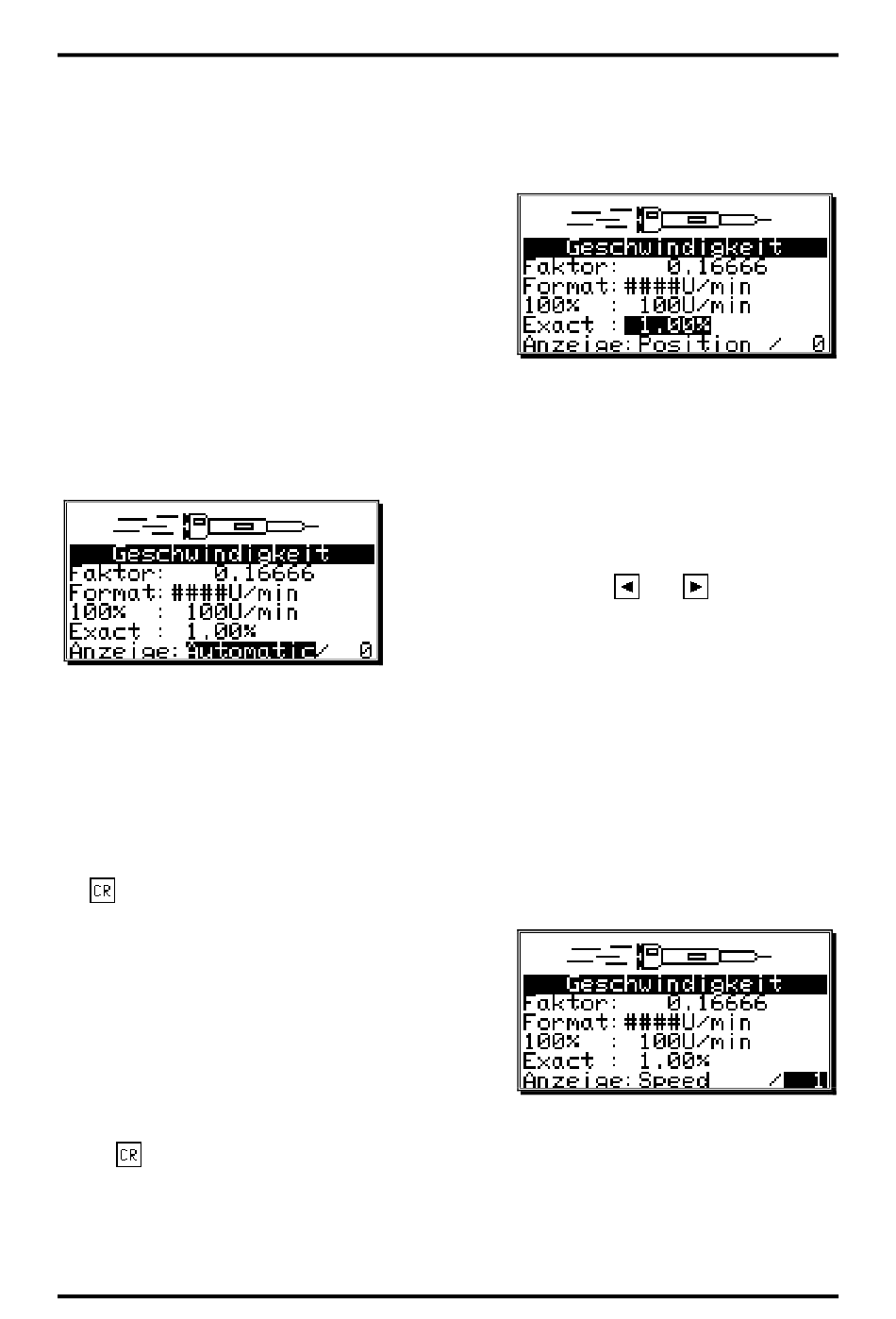

Im Menüpunkt "Exact" lassen sich diese Schwankungen
auf einen maximalen Wert begrenzen. Es handelt sich
dabei um eine Dämpfung durch einen Tiefpaß, die eine
Glättung der Anzeige zur Folge hat, d.h. es wird eine Art
Mittelwertbildung durchgeführt.
eingegebene Wert,
Geschwindigkeitsanzeige. In der Praxis wird man somit
immer einen Kompromiß zwischen der Dynamik der
Anzeige und ihrer Ablesbarkeit treffen.
Hinweis: Der "Exact" Wert wirkt sich auch auf den Geschwindigkeitswert aus, der über die
Ausgänge oder über ein CP16 bzw. über ein CamCon DC115 einer SPS zur Verfügung
gestellt wird.
7.4.3.5. Anzeige, Art
"Automatic" Bei Überschreitung der 5% Drehzahlschwelle wird von der Positionsanzeige in die
Drehzahlanzeige umgeschaltet. Die Balkenanzeige stellt hier die Geschwindigkeit
in Prozent dar.
"Speed" In der Anzeige wird nur die Geschwindigkeit dargestellt. Die Balkenanzeige stellt
hier die Geschwindigkeit in Prozent dar.
"Position" In der Anzeige wird nur die Position dargestellt. Die Balkenanzeige stellt hier nicht
mehr die Geschwindigkeit, sondern die Position zwischen 0% und 100% dar
z.B. 0% = 0 Grad / 50% = 180 Grad / 99% = 359 Grad.
Die Taste betätigen, und der Cursor springt zum nächsten Menüpunkt.
Zusätzlich zu den
Möglichkeit, die gewünschte Anzeige durch einen Eingang
vorzuwählen. Hierzu muß als Anzeigeart "Speed" oder
"Position" eingestellt sein und im Eingabefeld hinter der
Anzeigeart die
Umschalteingangs eingetragen sein. Ist der Eingang nicht
betätigt, so wird die eingestellte Anzeige dargestellt. Durch
Anlegen des Eingangsignals wird diese nun umgeschaltet
z.B. von "Speed" auf "Position" oder von "Position" auf
"Speed".
Mit der Taste können Sie die Eingabe beenden und das Menü verlassen.
Ausgabe: 05.04.2017
Je kleiner
desto ruhiger
Sollten
Umschaltung
Drehzahlschwelle verhindern wollen, so können Sie in
diesem Menüpunkt mit der
drei verschiedenen Anzeigearten wählen.
drei Anzeigearten besteht
Nummer des gewünschten
Digitales Nockenschaltwerk
der
wird die
Sie im Anzeigemenü
beim
die
CamCon DC300
die automatische
Überschreiten der
und Taste zwischen
Seite: 62/116
5%
