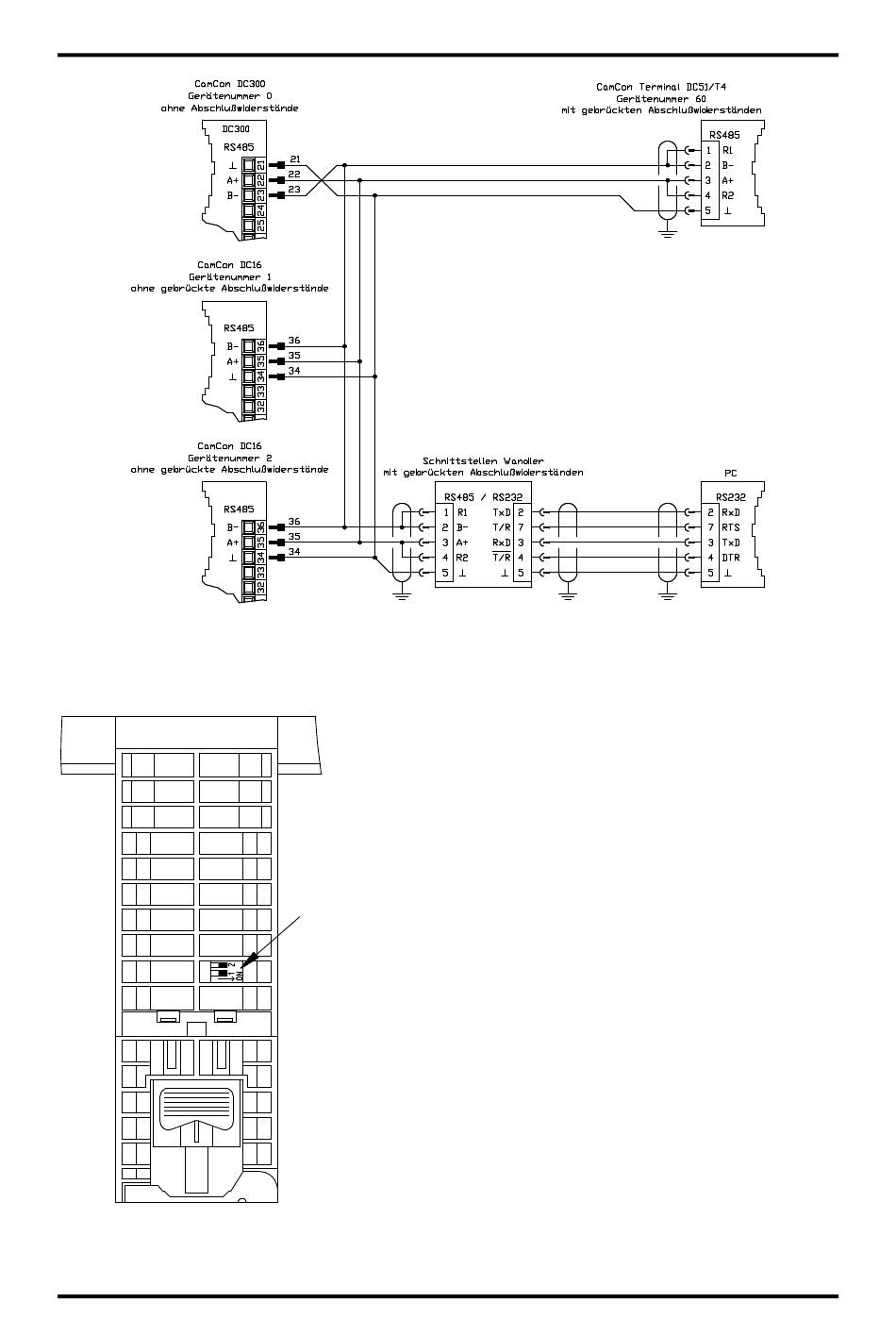

Abb.: Mischbetrieb, DC300, DC16, DC50/T4 und PC
4.6.1. Abschlußwiderstände der seriellen RS485 Schnittstelle
Abb.: Oberseite CamCon DC300
Ausgabe: 05.04.2017
Um die Abschlußwiderstände des CamCon DC300 ein - bzw.
ausschalten zu können, kann mittels eines Schraubendrehers auf
der Oberseite der Baugruppe ein zweipoliger DIP Schalter betätigt
werden. Werden die Schalter geschlossen (ON) , so ist die RS485
- Leitung mit einem
abgeschlossen. Es dürfen immer nur beide Schalter geschlossen
(ON) oder geöffnet sein, da die asymmetrische Belastung
ansonsten die Datenübertragung stört.
Digitales Nockenschaltwerk
CamCon DC300
Widerstand von 390/150/390 Ohm
