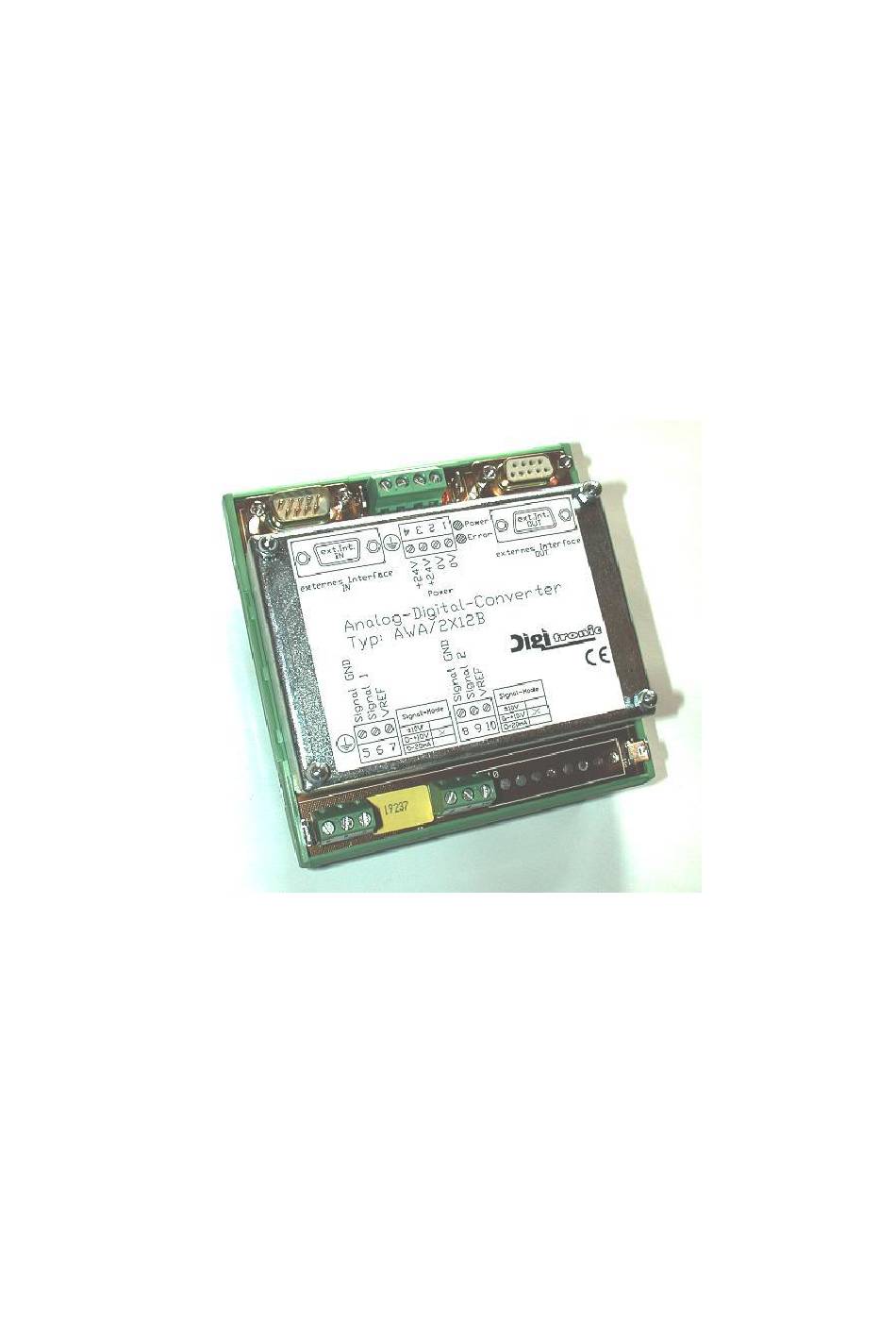

- Seite 1 Analog - Digital - Wandler AWA/2X12B 2 x 12 Bit Digitronic Automationsanlagen GmbH Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42 Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com...
- Seite 2 Das Gerät erfüllt die Normen: DIN EN 61000-6-2, DIN EN 61000-4-2, DIN EN 61000-4-4, DIN EN 61000-4-5, DIN EN 61000-4-8 und DIN EN 55011 sowie RoHS 2. (c) Copyright 1992 - 2017 / Datei: AWA2X12B.DOC Digitronic Automationsanlagen GmbH Auf der Langwies 1 D-65510 Hünstetten - Wallbach Tel.
-
Seite 3: Inhaltsverzeichnis
Digitronic Analog Digitalwandler Automationsanlagen GmbH AWA/2X12B Inhaltsverzeichnis 1. Einleitung ............................. 4 2. Einbau ..............................4 3. Status LED ............................4 4. Abmessungen ............................5 5. Anschlußbelegung ..........................6 5.1. Anschlußbelegung der Spannungsversorgung................. 6 5.2. Anschlußbelegung des Analogeingang 1..................6 5.3. Anschlußbelegung des Analogeingang 2..................6 5.4. -
Seite 4: Einleitung
AWA/2X12B 1. Einleitung Der Analog - Digital - Wandler AWA/2X12B wird als Eingangsmodul für die elektronischen Nockenschaltwerke der CamCon Serie verwendet. Der Wandler besitzt zwei unabhängige Spannungs - (-10V - +10V bzw. 0 - +10V) oder Stromeingänge (0 - 20mA) mit 12Bit Auflösung, die mit einem 6pol. -
Seite 5: Abmessungen
Digitronic Analog Digitalwandler Automationsanlagen GmbH AWA/2X12B 4. Abmessungen LED1 LED2 Folgende Tragschienen können zur Befestigung des Gehäuses verwendet werden: NS 35 / 7.5 (DIN 50022) NS 35 / 15 (DIN 50022) NS 32 (DIN 50035) Ausgabe: Jun. 17 Seite: 5... -
Seite 6: Anschlußbelegung
Erde aufgelegt werden. 5.4. Pinbelegung des externen Interface Der Analog - Digital - Wandler AWA/2X12B besitzt ein externes Interface über den der Datenaustausch mit dem CamCon Gerät vorgenommen wird. Über den Interfaceeingang läuft der Datenaustausch mit dem CamCon z.B. DC16/50/90 oder DC115. Über den Interfaceausgang läuft der Datenaustausch mit einem weiteren Analog - Digital - Wandler oder einer CamCon DC91 Ein - / Ausgangserweiterung. -
Seite 7: Konfiguration
AWA/2X12B 6. Konfiguration 6.1. Eingangs - Signalpegel ändern Die Signalpegel der Analogeingänge des AWA/2X12B Moduls können durch Lötbrücken auf der Lötseite der Platine geändert werden. Es können folgende Eingangssignale eingestellt werden: "0-20mA", "-10V - +10V" oder "0 - +10V". Der jeweils eingestellte Signalpegel wird für jeden Eingang im Anschlußbild auf dem Metalldeckel durch ein Kreuz gekennzeichnet. -
Seite 8: Abgleich
Zeit anliegende Spannung oder dessen entsprechenden Wert ein und versiegeln Sie dann das Potentiometer durch Siegellack. Ist Ihre Spannungsquelle potentialfrei zum AWA/2X12B, so können Sie nun die Spannung an den Klemmen 5 + 6 oder 8 + 9 umpolen. Die Anzeige sollte nun den negativen Wert in gleicher Höhe wie zuvor anzeigen. -
Seite 9: Technischen Daten
Digitronic Analog Digitalwandler Automationsanlagen GmbH AWA/2X12B 7. Technischen Daten Spannungsversorgung: ..........24VDC +-20% Stromaufnahme: ............150 mA Eingangsbereiche: ........... "0 - +10V" oder "0 - 20mA" Eingangswiderstand: bei Spannungseingang: ........... RL = 10 kOhm bei Stromeingang: ............ RL = 220 Ohm Auflösung: ..............
