Digitronic
Automationsanlagen GmbH

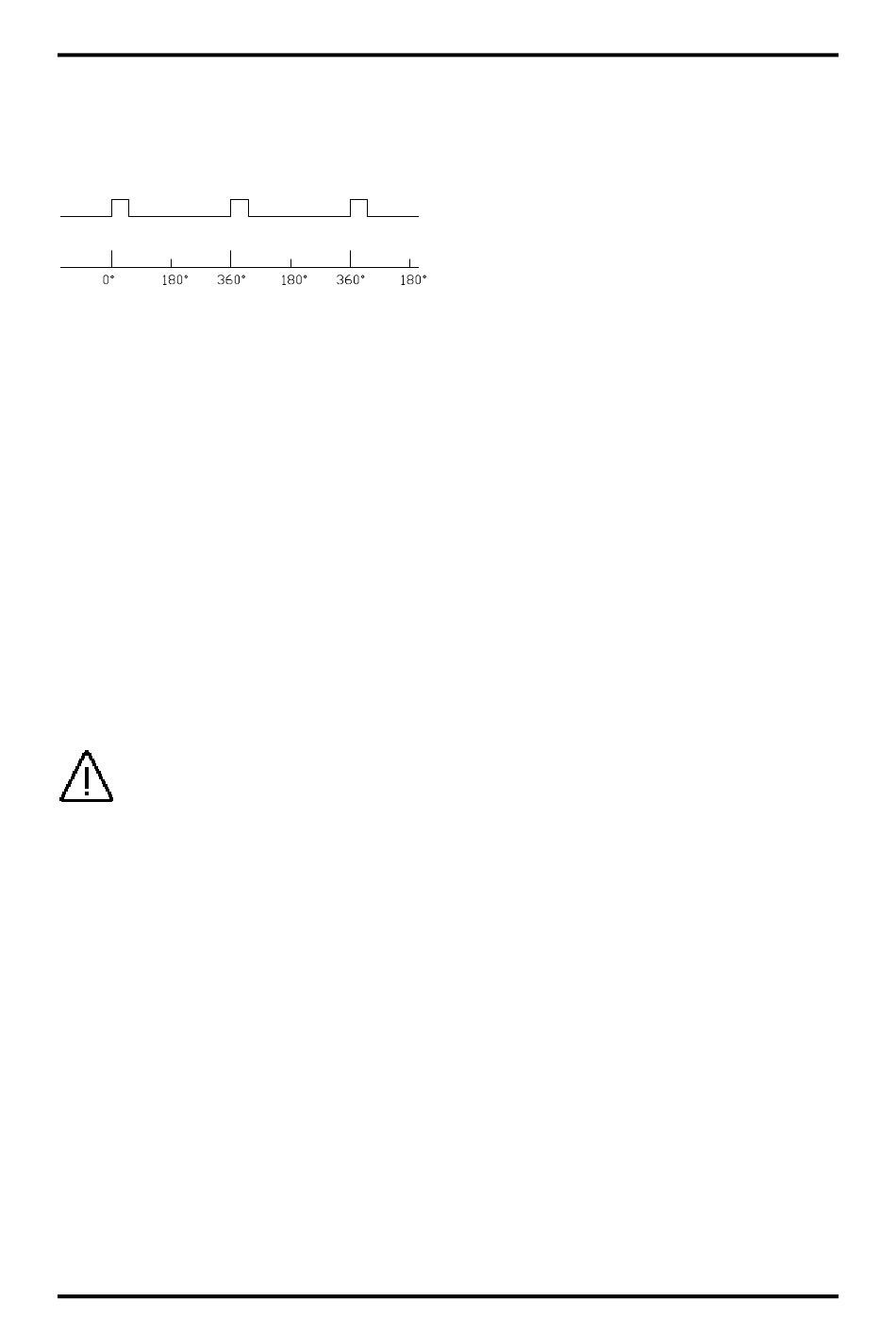

4.9.5. PLL Wegmeßsystemeingang
Systeme mit Phase - Lock - Loop Datenerfassung. Hierbei wird der Istwert durch Interpolation von
Initiatorimpulsen ermittelt. Dieses Wegmeßsystem wird an Maschinen eingesetzt, die eine
gleichmäßige Geschwindigkeit und einen zyklischen Takt haben.
Der Initiator kann an jeden beliebigen freien Eingang des CamCon angeschlossen werden.
Hinweis:
Bei CamCon DC115 steht hierzu ein spezieller Eingang auf dem 25pol. SUB-D Stecker
zur Verfügung.
Sehen Sie hierzu auch das Kapitel "7.4.1.6.5. PLL - Wegmeßsystem" auf Seite 55.
4.9.6. Timer als Wegmeßsystem
Systeme, die durch Zeitabläufe gesteuert werden. Hierbei stellt das CamCon eine Zeit, mit einer
Zeitbasis von minimal 1 ms, als Istwert zur Verfügung. Durch das Anlegen von Eingangssignalen ist es
möglich, den Zeitablauf zu beeinflussen. Dieses Wegmeßsystem wird an Maschinen mit einem festen
Zeitraster als Steuergröße eingesetzt, wie z.B. Waschmaschinen.
Sehen Sie hierzu auch das Kapitel "7.4.1.6.6. Timer - Wegsimulation" auf Seite 55.
4.9.7. RS232 als Wegmeßsystemeingang
Systeme, die durch die RS232 Schnittstelle ihren Istwert erhalten, z.B. zum Anschluß eines Stegmann
POMUX Linearmaßstabes mit RS232 Datenausgabe.
Achtung:
Das Einschalten dieses Wegmeßsystems blockiert die RS232 Schnittstelle zur
Programmierung. Dieses Wegmeßsystem ist nur bei einem CamCon DC50/51
zulässig !
Ausgabe: 05.04.2017
Digitales Nockenschaltwerk
= Initiatorimpuls
= Ermittelter Istwert
CamCon DC300
Seite: 25/116
