Digitronic Automationsanlagen CamCon DC91/IO Bedienungsanleitung

Werbung

Ein - Ausgangserweiterung
CamCon DC91/IO
Digitronic Automationsanlagen GmbH
Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42
Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com

Werbung

loading

Inhaltszusammenfassung für Digitronic Automationsanlagen CamCon DC91/IO

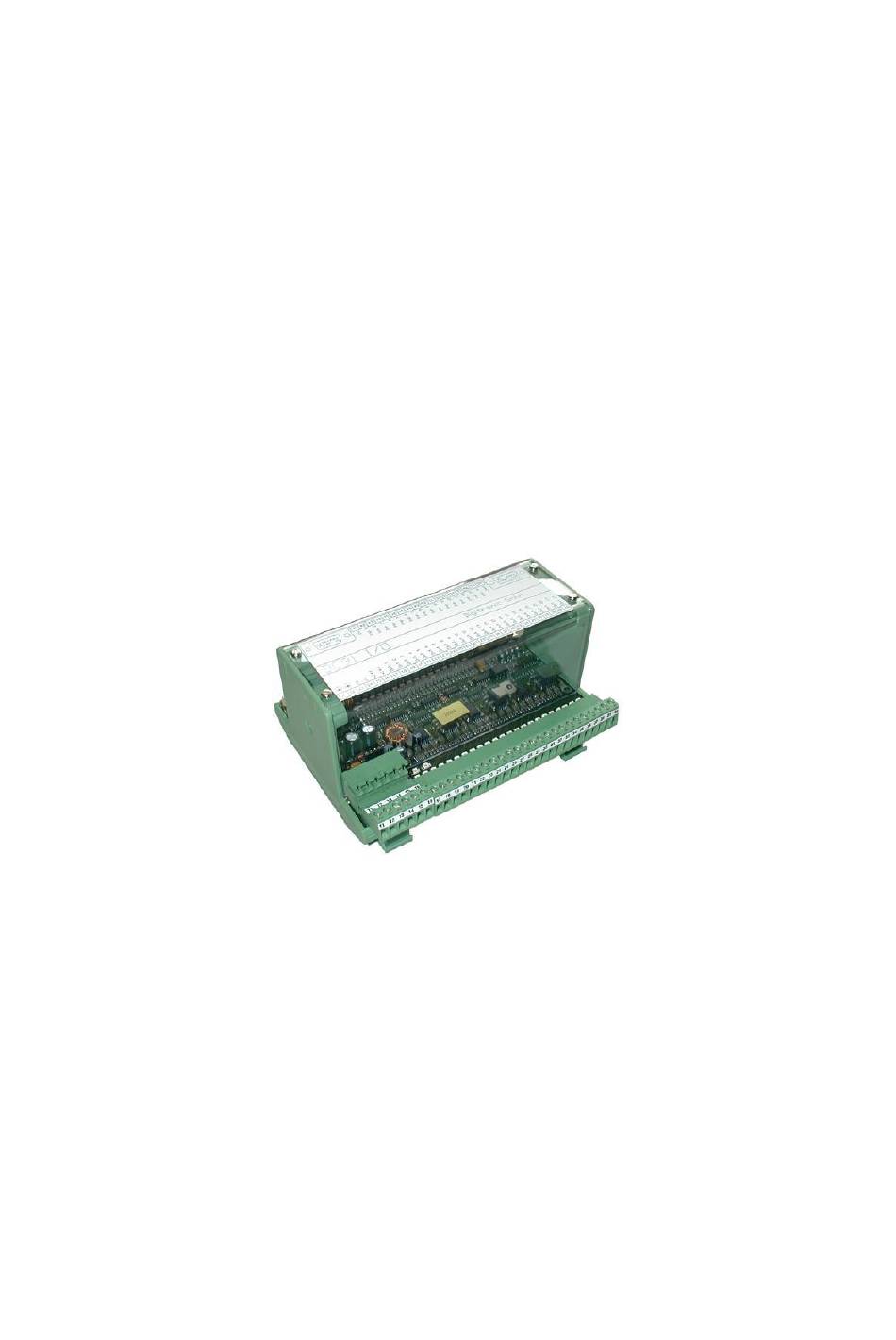

  • Seite 1 Ein - Ausgangserweiterung CamCon DC91/IO Digitronic Automationsanlagen GmbH Auf der Langwies 1 • D - 65510 Hünstetten-Wallbach • Tel. +49 6126 9453-0 • Fax -42 Internet: http://www.digitronic.com • E-Mail: mail@digitronic.com...
  • Seite 2 CamCon DC91/IO Zur Beachtung Dieses Handbuch entspricht dem Stand des CamCon DC91/IO vom März 2000 . Die Firma Digitronic Automationsanlagen GmbH behält sich vor, Änderungen, welche eine Verbesserung der Qualität oder der Funktionalität des Gerätes zur Folge haben, jederzeit ohne Vorankündigung durchzuführen. Die Bedienungsanleitung wurde mit größtmöglicher Sorgfalt erstellt, dennoch können Fehler nicht...
  • Seite 3 Digitronic Ein - Ausgangserweiterung Automationsanlagen GmbH CamCon DC91/IO Inhaltsverzeichnis 1. Einleitung............................3 2. Einbau ............................4 3. Status LED............................. 4 4. Abmessungen ..........................4 5. Elektrische Anschlüsse........................5 5.1. Klemmenbelegung ........................5 5.1.1. Klemmenbelegung der Spannungsversorgung ................. 5 5.1.2. Klemmenbelegung der Ausgänge..................... 5 5.1.3.
  • Seite 4 Digitronic Ein - Ausgangserweiterung Automationsanlagen GmbH CamCon DC91/IO 2. Einbau Das CamCon DC91 Modul wird im Schaltschrank auf eine "EN - Tragschiene" aufgerastet. Die Erdungsklemmen sind mit dem zentralen Erdungspunkt der Montageplatte zu verbinden. Alle Kabelverbindungen sind im spannungslosen Zustand herzustellen! Das externe Interface des CamCon DC50 bzw.
  • Seite 5 Digitronic Ein - Ausgangserweiterung Automationsanlagen GmbH CamCon DC91/IO 5. Elektrische Anschlüsse Bevor Sie mit der Verdrahtung beginnen, beachten Sie bitte folgende Kapitel: "5.3. Die Eingänge" auf Seite 7, "5.3. Die Eingänge" auf Seite 7. 5.1. Klemmenbelegung 5.1.1. Klemmenbelegung der Spannungsversorgung...
  • Seite 6 Digitronic Ein - Ausgangserweiterung Automationsanlagen GmbH CamCon DC91/IO 5.1.4. Pinbelegung des externen Interface Das CamCon DC91 Modul besitzt ein externes Interface über den der Datenaustausch mit dem CamCon Nockenschaltwerk vorgenommen wird. Über den Interfaceeingang läuft der Datenaustausch mit dem CamCon DC50 bzw. DC90 oder DC115. Über den Interfaceausgang läuft der Datenaustausch mit einem weiteren CamCon DC91 Modul.
  • Seite 7 Digitronic Ein - Ausgangserweiterung Automationsanlagen GmbH CamCon DC91/IO 5.3. Die Eingänge Das CamCon DC91 Modul besitzt 16 Eingänge. Diese Eingänge arbeiten mit high aktiven 24Volt Signalen und sind nicht potentialfrei. Je eine LED steht als Statusmeldung zur Verfügung. Der Eingangswiderstand beträgt ca. 5.7 KOhm.
