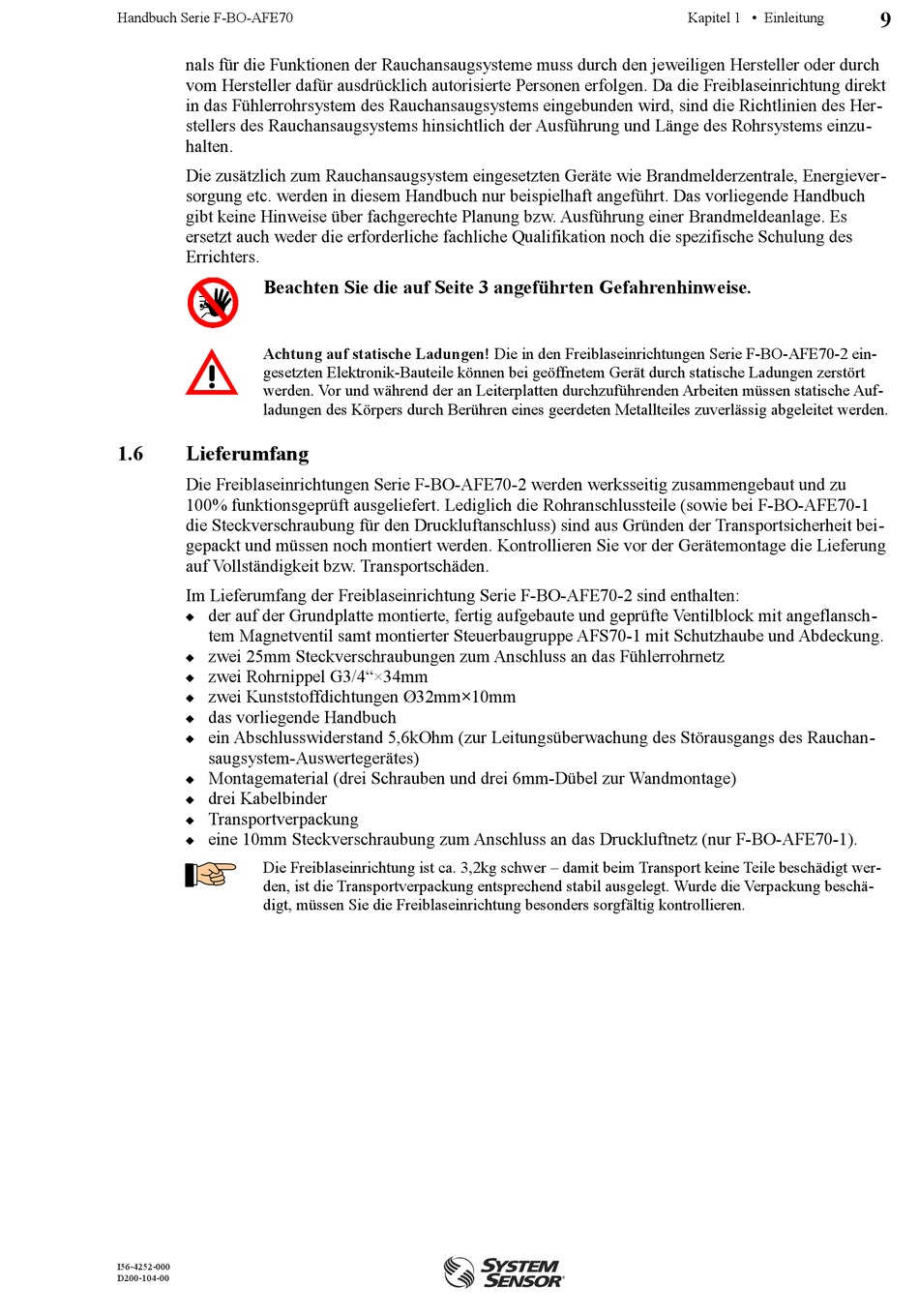

Handbuch Serie F-BO-AFE70
nals für die Funktionen der Rauchansaugsysteme muss durch den jeweiligen Hersteller oder durch
vom Hersteller dafür ausdrücklich autorisierte Personen erfolgen. Da die Freiblaseinrichtung direkt
in das Fühlerrohrsystem des Rauchansaugsystems eingebunden wird, sind die Richtlinien des Her-
stellers des Rauchansaugsystems hinsichtlich der Ausführung und Länge des Rohrsystems einzu-
halten.
Die zusätzlich zum Rauchansaugsystem eingesetzten Geräte wie Brandmelderzentrale, Energiever-
sorgung etc. werden in diesem Handbuch nur beispielhaft angeführt. Das vorliegende Handbuch
gibt keine Hinweise über fachgerechte Planung bzw. Ausführung einer Brandmeldeanlage. Es
ersetzt auch weder die erforderliche fachliche Qualifikation noch die spezifische Schulung des
Errichters.
Beachten Sie die auf Seite 3 angeführten Gefahrenhinweise.
Achtung auf statische Ladungen! Die in den Freiblaseinrichtungen Serie F-BO-AFE70-2 ein-
gesetzten Elektronik-Bauteile können bei geöffnetem Gerät durch statische Ladungen zerstört
werden. Vor und während der an Leiterplatten durchzuführenden Arbeiten müssen statische Auf-
ladungen des Körpers durch Berühren eines geerdeten Metallteiles zuverlässig abgeleitet werden.
1.6
Lieferumfang
Die Freiblaseinrichtungen Serie F-BO-AFE70-2 werden werksseitig zusammengebaut und zu
100% funktionsgeprüft ausgeliefert. Lediglich die Rohranschlussteile (sowie bei F-BO-AFE70-1
die Steckverschraubung für den Druckluftanschluss) sind aus Gründen der Transportsicherheit bei-
gepackt und müssen noch montiert werden. Kontrollieren Sie vor der Gerätemontage die Lieferung
auf Vollständigkeit bzw. Transportschäden.
Im Lieferumfang der Freiblaseinrichtung Serie F-BO-AFE70-2 sind enthalten:
der auf der Grundplatte montierte, fertig aufgebaute und geprüfte Ventilblock mit angeflansch-
tem Magnetventil samt montierter Steuerbaugruppe AFS70-1 mit Schutzhaube und Abdeckung.
zwei 25mm Steckverschraubungen zum Anschluss an das Fühlerrohrnetz
zwei Rohrnippel G3/4"×34mm
zwei Kunststoffdichtungen Ø32mm×10mm
das vorliegende Handbuch
ein Abschlusswiderstand 5,6kOhm (zur Leitungsüberwachung des Störausgangs des Rauchan-
saugsystem-Auswertegerätes)
Montagematerial (drei Schrauben und drei 6mm-Dübel zur Wandmontage)
drei Kabelbinder
Transportverpackung
eine 10mm Steckverschraubung zum Anschluss an das Druckluftnetz (nur F-BO-AFE70-1).
Die Freiblaseinrichtung ist ca. 3,2kg schwer – damit beim Transport keine Teile beschädigt wer-
den, ist die Transportverpackung entsprechend stabil ausgelegt. Wurde die Verpackung beschä-
digt, müssen Sie die Freiblaseinrichtung besonders sorgfältig kontrollieren.
I56-4252-000
D200-104-00
Kapitel 1 • Einleitung
9
