Abmessungen

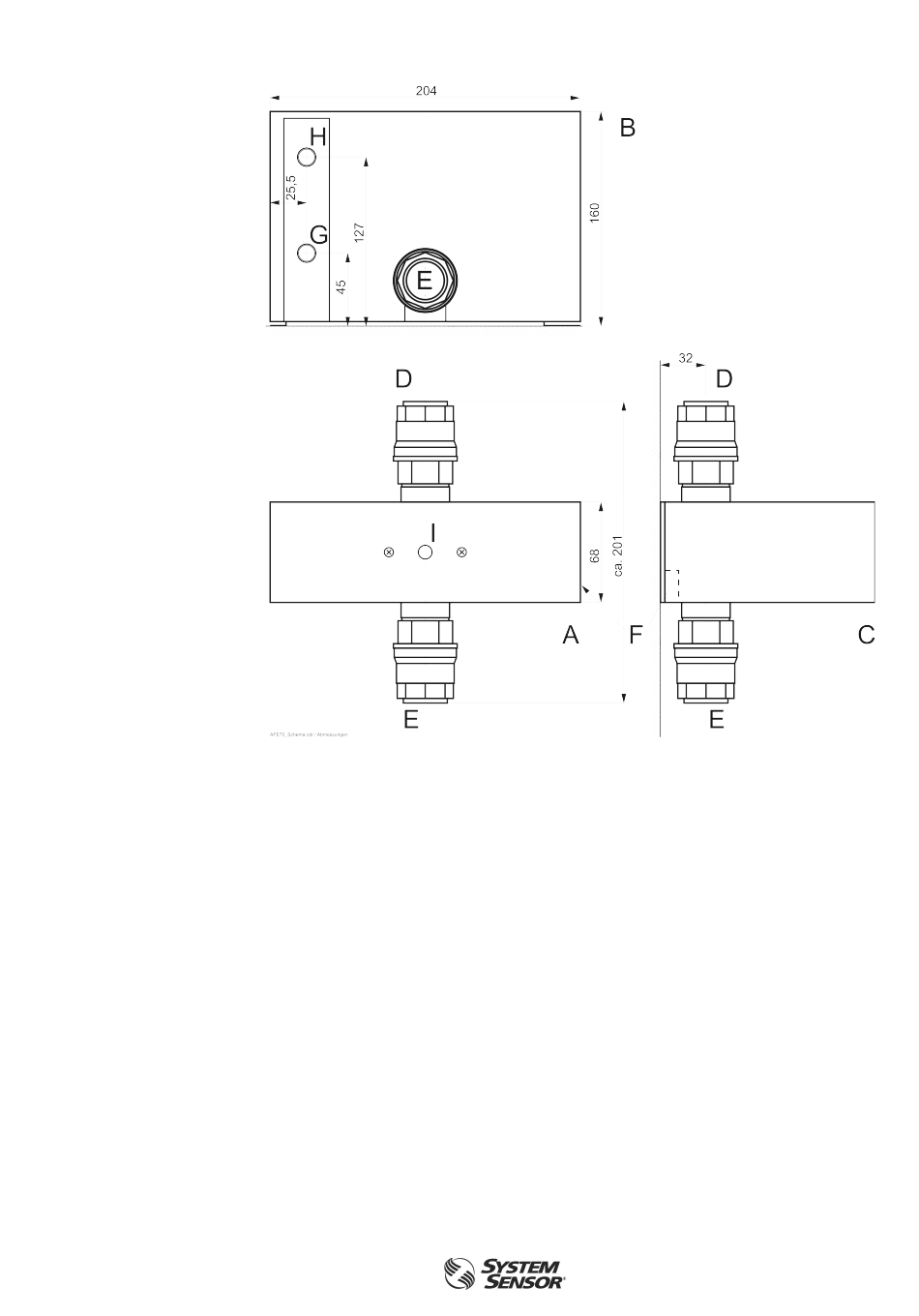

Abb. 5:
Abmessungen der Freiblaseinrichtungen Serie F-BO-AFE70-2
A ... Ansicht von vorne
B ... Ansicht von unten
C ... Ansicht von links
D ... Fühlerrohr zum Überwachungsbereich
E ... Fühlerrohr zum Rauchansaugsystem
F ... Lage der Öffnung für die Kabeleinführung
G ... Druckluftanschluss F-BO-AFE70-1
H ... Druckluftanschluss F-BO-AFE70-2
I ... Status-LED
I56-4252-000
D200-104-00
Kapitel 5 • Endassemblierung, mechanischer Aufbau und Abmessungen
