Handbuch Serie F-BO-AFE70
1
Einleitung
1.1
Allgemein
Das vorliegende Handbuch der neu entwickelten Freiblaseinrichtung Serie F-BO-AFE70-2 liefert
für den fachkundigen Errichter die erforderlichen Informationen zur Planung, der Konfiguration,
der Montage, Anschaltung, Parametrierung, Inbetriebnahme und Wartung der Freiblaseinrichtungen
Serie F-BO-AFE70-2.
Die Funktionsweise von Freiblaseinrichtungen im allgemeinen und den Freiblaseinrichtungen
Serie F-BO-AFE70-2 im speziellen sind ab Seite 10 im Kapitel 2: „Funktionsweise einer Freibla-
seinrichtung" beschrieben.

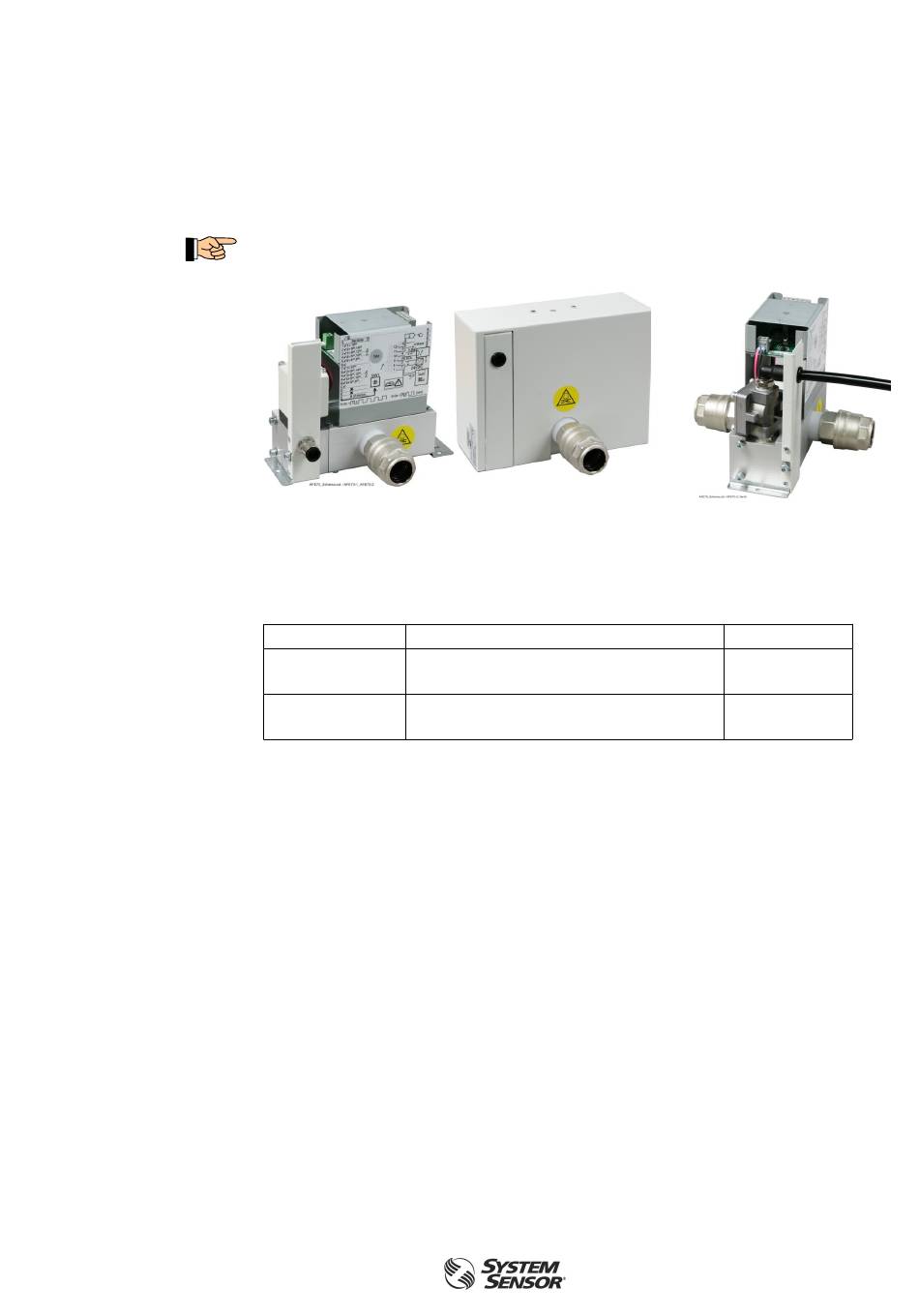

Abb. 1:
Ansicht der Freiblaseinrichtungen Serie F-BO-AFE70-2
Linkes Bild: Freiblaseinrichtung F-BO-AFE70-1 ohne Deckel, Freiblaseinrichtung F-BO-A-
FE70-2 mit Deckel
Rechtes Bild: Ansicht des Magnetventils auf der Freiblaseinrichtung F-BO-AFE70-2
Folgende Typen der Freiblaseinrichtung Serie F-BO-AFE70-2 sind lieferbar:
Type
F-BO-AFE70-1
F-BO-AFE70-2
Tabelle 1: Typenschlüssel der Freiblaseinrichtungen Serie F-BO-AFE70-2
Die Freiblaseinrichtungen F-BO-AFE70-1 und F-BO-AFE70-2 haben gleiche Außenabmessungen
und sind funktionsgleich, sie unterscheiden sich im wesentlichen durch die eingesetzten Magnet-
ventile, die unterschiedliche Druckluftdurchsätze ermöglichen. Die Freiblaseinrichtung F-BO-A-
FE70-1 mit einem typischen Luftdurchsatz des Magnetventils von etwa 1.000 l/min (ANR) bei
0,7MPa (7bar) ist für kleinere Rohrsysteme mit wenigen Ansaugöffnungen, die Freiblaseinrichtung
F-BO-AFE70-2 mit einem typischen Luftdurchsatz des Magnetventils von etwa 3.500 l/min (ANR)
bei 0,7MPa (7bar) für größere Rohrsysteme mit einer großen Zahl von Ansaugöffnungen ausgelegt.
Hinweise zur Dimensionierung finden Sie ab Seite 15 im Kapitel 4: „Pneumatik – Dimensionie-
rung". Die Funktionen der Freiblaseinrichtungen sind ab Seite 10 im Kapitel 2: „Funktionsweise
einer Freiblaseinrichtung" beschrieben.
In den weiteren Kapiteln wird nur dann gesondert auf Unterschiede zwischen den Typen hingewie-
sen, wenn diese für das jeweils Besprochene von Bedeutung sind. In allen anderen Fällen werden
in diesem Handbuch unter der Bezeichnung „F-BO-AFE70-2" sowie „Freiblaseinrichtung" ganz
allgemein alle vorstehend erwähnten Ausführungsformen verstanden.
Die Informationen dieses Handbuches beziehen sich auf den Ausgabestand der Firmware
PL0200_V_1.00 der Steuerbaugruppe. In der Abb. 12 ist die Position des Etiketts angedeutet, wo
die eingesetzte Version der Firmware abgelesen werden kann. Geräte, in denen Firmware mit
einem anderen Ausgabestand eingesetzt ist, können sich in ihrer Funktion von dem hier beschriebe-
nen Funktionsumfang unterscheiden.
I56-4252-000
D200-104-00
Bezeichnung
Automatische Freiblaseinrichtung/1000L
Automatische Freiblaseinrichtung/3500L
Kapitel 1 • Einleitung
Artikel Nr.
Nicht verfügbar
F-BO-AFE70-2
7
