Handbuch Serie F-BO-AFE70
5
Endassemblierung, mechanischer Aufbau und Abmessungen
5.1
Endassemblierung
Aus Gründen der Transportsicherheit sind die Rohranschlussbauteile sowie, bei F-BO-AFE70-1
auch die Steckverschraubung zum Anschluss an das Druckluftnetz, beigepackt und müssen noch
montiert werden.
Einen Überblick über den Aufbau einer fertig endassemblierte Freiblaseinrichtung gibt Abbil-
dung 4.
Gehen Sie zur Montage wie folgt vor:
Entfernen Sie die beiden M3-Schrauben am Deckel und heben Sie den Deckel der Freiblaseinrich-
tung ab.
Entfernen Sie die Schutzabdeckungen von den Gehäuseöffnungen.
Schrauben Sie einen Rohrnippel G3/4"×34mm per Hand in das Gewinde der 25mm Steckver-
schraubung bis zum Anschlag ein und schieben Sie die Kunststoffdichtung Ø32mm×10mm voll-
ständig auf den Rohrnippel auf.
Schrauben Sie nun den die Kunststoffdichtung überstehenden Teil des Gewindes des Rohrnippels
in eines der beiden passenden Gewinde des Körpers der Freiblaseinrichtung per Hand bis zum
Anschlag ein (siehe Abbildung 3).
Drehen Sie mithilfe eines passenden Schlüssels (Schlüsselweite 32mm) die 25mm Steckverschrau-
bung um etwa 30° weiter bis es fest sitzt und einwandfrei dichtet.
Wiederholen Sie den beschrieben Vorgang für die andere Seite der Freiblaseinrichtung.
Damit ist die Endassemblierung der F-BO-AFE70-2 abgeschlossen. Bei der F-BO-AFE70-1 ist
noch die 10mm Steckverschraubung zum Anschluss an das Druckluftnetz zu montieren. Schrauben
Sie die Steckverschraubung in das zugehörende G3/8" Gewindeloch des Aluminiumkörpers mit der
Hand ein und ziehen Sie es mit einem passenden Schlüssel (Schlüsselweite 17mm) fest.
Es muss gewährleistet sein, dass sich keine Steckverschraubung im fertigen Einbauzustand
mit der Hand lösen lässt und alle Steckverschraubungen einwandfrei abgedichtet sind. Prü-
fen Sie daher den festen Sitz der Steckverschraubungen nach der Endmontage und vor der
Inbetriebnahme.

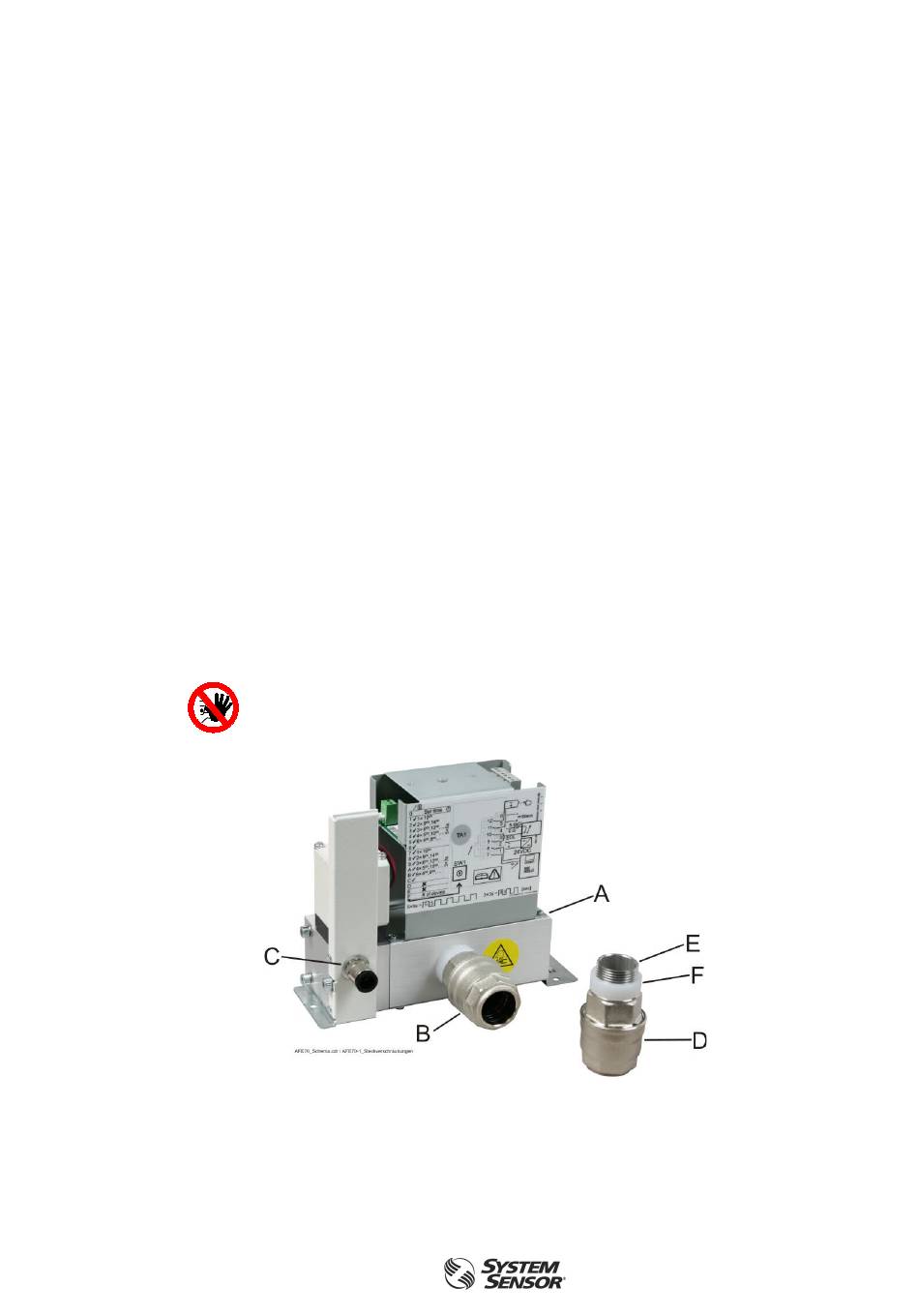

Abb. 3:
Ansicht der F-BO-AFE70-1 (A) ohne Deckel mit einer fertig eingeschraubten 25mm Steckver-
schraubung (B) sowie der eingeschraubten 10mm Steckverschraubung (C). Die zweite, bereits
zum Einschrauben vorbereitete 25mm Steckverschraubung (D) mit eingeschraubtem G3/4"
Rohrnippel (E) und aufgesetzter Dichtung (F) ist im Vordergrund zu sehen.
I56-4252-000
D200-104-00
Kapitel 5 • Endassemblierung, mechanischer Aufbau und Abmessungen
19
