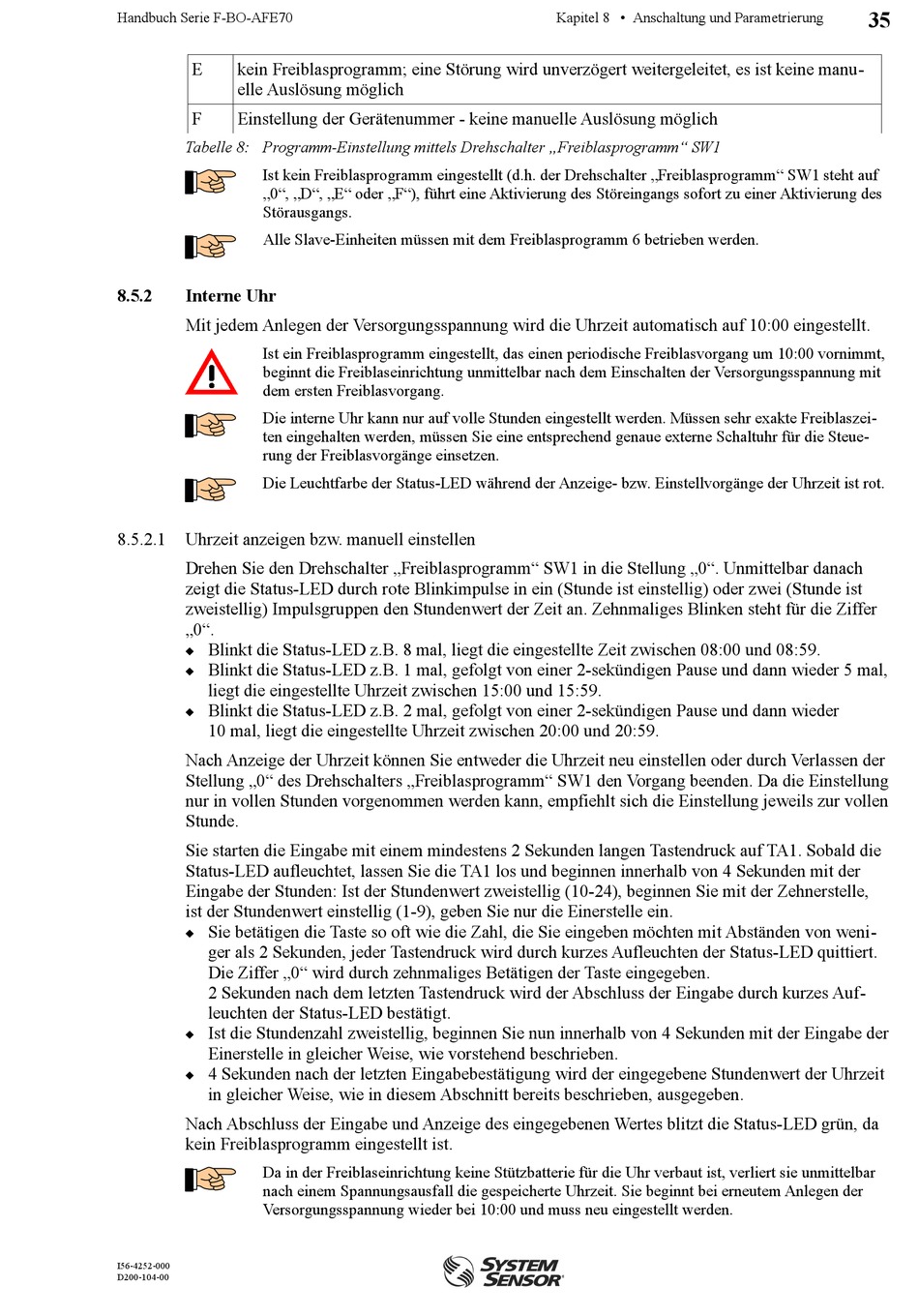

Handbuch Serie F-BO-AFE70
E
kein Freiblasprogramm; eine Störung wird unverzögert weitergeleitet, es ist keine manu-
elle Auslösung möglich
F
Einstellung der Gerätenummer - keine manuelle Auslösung möglich
Tabelle 8: Programm-Einstellung mittels Drehschalter „Freiblasprogramm" SW1
Ist kein Freiblasprogramm eingestellt (d.h. der Drehschalter „Freiblasprogramm" SW1 steht auf
„0", „D", „E" oder „F"), führt eine Aktivierung des Störeingangs sofort zu einer Aktivierung des
Störausgangs.
Alle Slave-Einheiten müssen mit dem Freiblasprogramm 6 betrieben werden.
8.5.2
Interne Uhr
Mit jedem Anlegen der Versorgungsspannung wird die Uhrzeit automatisch auf 10:00 eingestellt.
Ist ein Freiblasprogramm eingestellt, das einen periodische Freiblasvorgang um 10:00 vornimmt,
beginnt die Freiblaseinrichtung unmittelbar nach dem Einschalten der Versorgungsspannung mit
dem ersten Freiblasvorgang.
Die interne Uhr kann nur auf volle Stunden eingestellt werden. Müssen sehr exakte Freiblaszei-
ten eingehalten werden, müssen Sie eine entsprechend genaue externe Schaltuhr für die Steue-
rung der Freiblasvorgänge einsetzen.
Die Leuchtfarbe der Status-LED während der Anzeige- bzw. Einstellvorgänge der Uhrzeit ist rot.
8.5.2.1
Uhrzeit anzeigen bzw. manuell einstellen
Drehen Sie den Drehschalter „Freiblasprogramm" SW1 in die Stellung „0". Unmittelbar danach
zeigt die Status-LED durch rote Blinkimpulse in ein (Stunde ist einstellig) oder zwei (Stunde ist
zweistellig) Impulsgruppen den Stundenwert der Zeit an. Zehnmaliges Blinken steht für die Ziffer
„0".
Blinkt die Status-LED z.B. 8 mal, liegt die eingestellte Zeit zwischen 08:00 und 08:59.
Blinkt die Status-LED z.B. 1 mal, gefolgt von einer 2-sekündigen Pause und dann wieder 5 mal,
liegt die eingestellte Uhrzeit zwischen 15:00 und 15:59.
Blinkt die Status-LED z.B. 2 mal, gefolgt von einer 2-sekündigen Pause und dann wieder
10 mal, liegt die eingestellte Uhrzeit zwischen 20:00 und 20:59.
Nach Anzeige der Uhrzeit können Sie entweder die Uhrzeit neu einstellen oder durch Verlassen der
Stellung „0" des Drehschalters „Freiblasprogramm" SW1 den Vorgang beenden. Da die Einstellung
nur in vollen Stunden vorgenommen werden kann, empfiehlt sich die Einstellung jeweils zur vollen
Stunde.
Sie starten die Eingabe mit einem mindestens 2 Sekunden langen Tastendruck auf TA1. Sobald die
Status-LED aufleuchtet, lassen Sie die TA1 los und beginnen innerhalb von 4 Sekunden mit der
Eingabe der Stunden: Ist der Stundenwert zweistellig (10-24), beginnen Sie mit der Zehnerstelle,
ist der Stundenwert einstellig (1-9), geben Sie nur die Einerstelle ein.
Sie betätigen die Taste so oft wie die Zahl, die Sie eingeben möchten mit Abständen von weni-
ger als 2 Sekunden, jeder Tastendruck wird durch kurzes Aufleuchten der Status-LED quittiert.
Die Ziffer „0" wird durch zehnmaliges Betätigen der Taste eingegeben.
2 Sekunden nach dem letzten Tastendruck wird der Abschluss der Eingabe durch kurzes Auf-
leuchten der Status-LED bestätigt.
Ist die Stundenzahl zweistellig, beginnen Sie nun innerhalb von 4 Sekunden mit der Eingabe der
Einerstelle in gleicher Weise, wie vorstehend beschrieben.
4 Sekunden nach der letzten Eingabebestätigung wird der eingegebene Stundenwert der Uhrzeit
in gleicher Weise, wie in diesem Abschnitt bereits beschrieben, ausgegeben.
Nach Abschluss der Eingabe und Anzeige des eingegebenen Wertes blitzt die Status-LED grün, da
kein Freiblasprogramm eingestellt ist.
Da in der Freiblaseinrichtung keine Stützbatterie für die Uhr verbaut ist, verliert sie unmittelbar
nach einem Spannungsausfall die gespeicherte Uhrzeit. Sie beginnt bei erneutem Anlegen der
Versorgungsspannung wieder bei 10:00 und muss neu eingestellt werden.
I56-4252-000
D200-104-00
Kapitel 8 • Anschaltung und Parametrierung
35
