20
Kapitel 5 • Endassemblierung, mechanischer Aufbau und Abmessungen
5.2
Mechanischer Aufbau

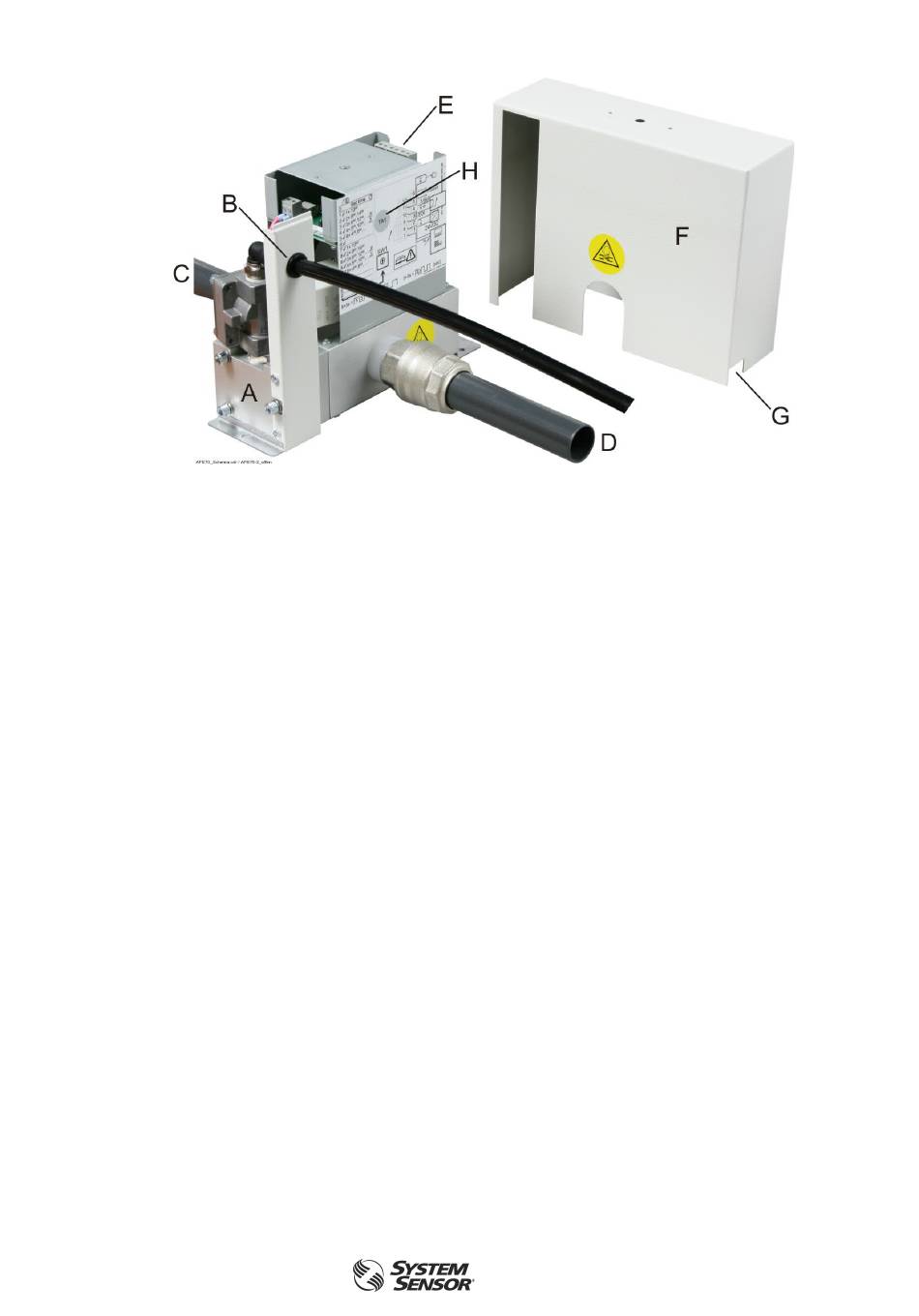

Abb. 4:
Ansicht einer Freiblaseinrichtung F-BO-AFE70-2 mit demontiertem Deckel
A ... Ventilblock
B ... Anschluss Druckluft
C ... Fühlerrohr zum Überwachungsbereich
D ... Fühlerrohr zum Rauchansaugsystem
E ... Steuerbaugruppe AFS70-1
F ... Deckel der Freiblaseinrichtung
G ... Öffnung für die Kabeleinführung
H ... Taste TA1
Handbuch Serie F-BO-AFE70
I56-4252-000
D200-104-00
