Handbuch Serie F-BO-AFE70
1) Die Status-LED D1 leuchtet grün solange ein gültiges Freiblasprogramm eingestellt ist.

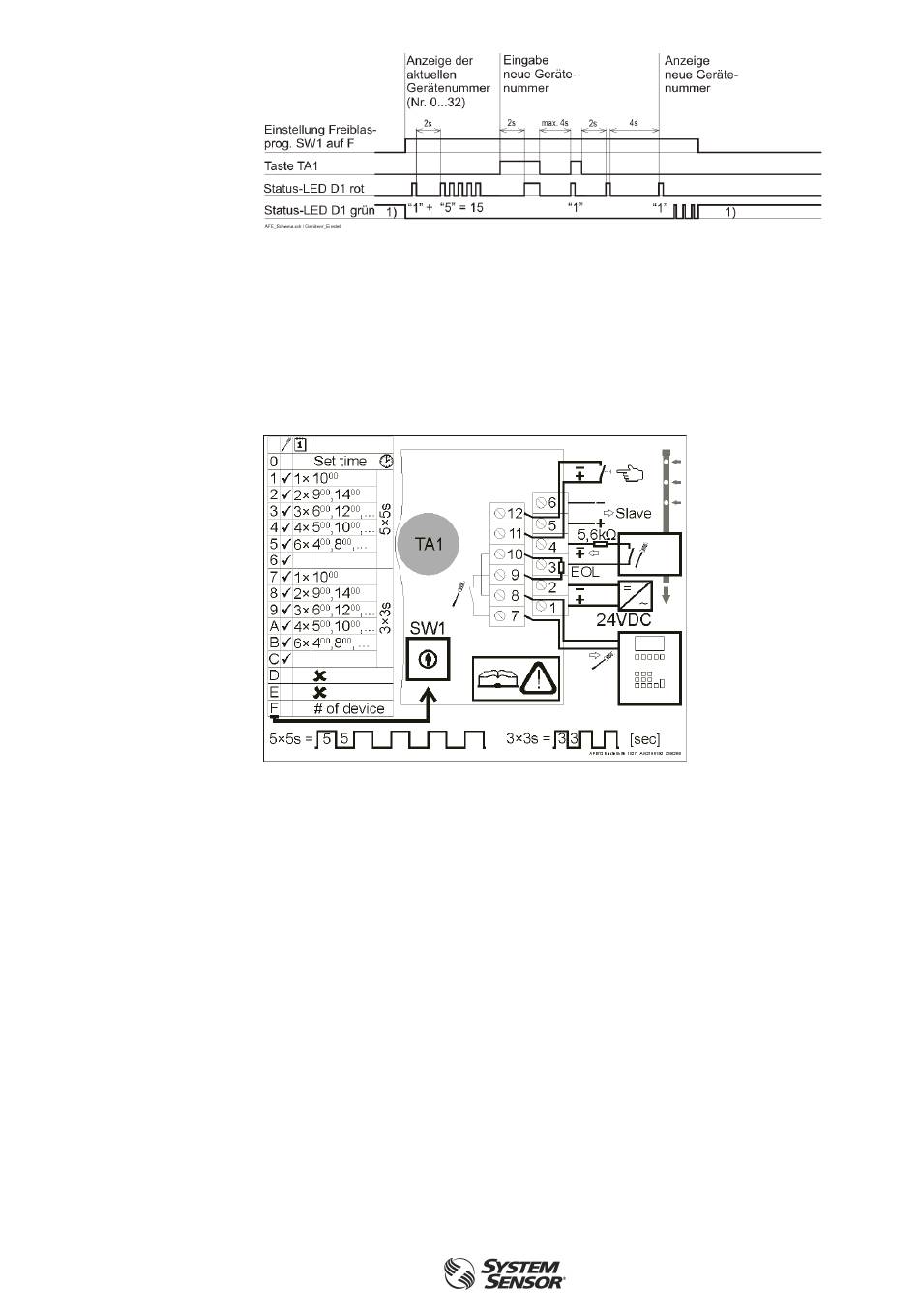

Abb. 16:
Parametrierung der Gerätenummer der Freiblaseinrichtung
8.6
Etikett zur Anzeige der Parametrier- und Anschlussmöglichkeiten
Auf der Freiblaseinrichtung ist auf der Seite des Rohranschlusses zum Rauchansaugsystem nach
dem Abnehmen der Abdeckung der Freiblaseinrichtung ein Etikett mit der Darstellung der mögli-
chen Freiblasprogramme sowie der Anschlussklemmen sichtbar. Dieses Etikett dient als Hilfestel-
lung für den Anschluss und die Parametrierung durch den fachkundigen, erfahrenen Errichter und
ersetzt keinesfalls das vorliegende Handbuch.
Abb. 17:
Etikett zur Anzeige der möglichen Freiblasprogramme, der Lage der Anzeige- und Bedienele-
mente sowie der Lage der Anschlussklemmen.
I56-4252-000
D200-104-00
Kapitel 8 • Anschaltung und Parametrierung
