Handbuch Serie F-BO-AFE70
C ... Filter (druckfeste Ausführung erforderlich!) vor der Freiblaseinrichtung Rohrsystem 1
D... F-BO-AFE70-2 für das zweite Rohrsystem
E ... Filter (druckfeste Ausführung erforderlich!) vor der Freiblaseinrichtung Rohrsystem 2
Verfügt die eingesetzte Rauchansaugsystem-Auswerteeinheit über getrennte Störungsausgänge für
jedes einzelne Rohrsystem, können die Freiblaseinrichtungen einzeln angesteuert werden. Das Frei-
blasen der Rohrleitungen kann dadurch auch im Störfall unabhängig voneinander erfolgen.
Falls die eingesetzte Rauchansaugsystem-Auswerteeinheit nicht über getrennte Störungsausgänge
für jedes einzelne Rohrsystem verfügt sondern nur einen gemeinsamen Störausgang für alle Rohr-
systeme hat, müssen die Freiblaseinrichtungen im Master-Slave-Betrieb angeschlossen und betrie-
ben werden. Das Freiblasen der Rohrleitungen erfolgt dann immer gemeinsam.
7.2.5
Anschlussschema für weit verzweigte Fühlerrohrsysteme mit Master-Slave-Betrieb der Frei-
blaseinrichtungen
Nachfolgende Abbildung zeigt den schematischen Anschluss der benötigten Komponenten für die
Freiblasung von weit verzweigten Fühlerrohrsystemen am Beispiel eines Doppel-U-Rohrsystems.
Die beiden Freiblaseinrichtungen arbeiten im Master-Slave-Betrieb, dadurch erfolgt die Freibla-
sung beider U-Rohrabschnitte gemeinsam.

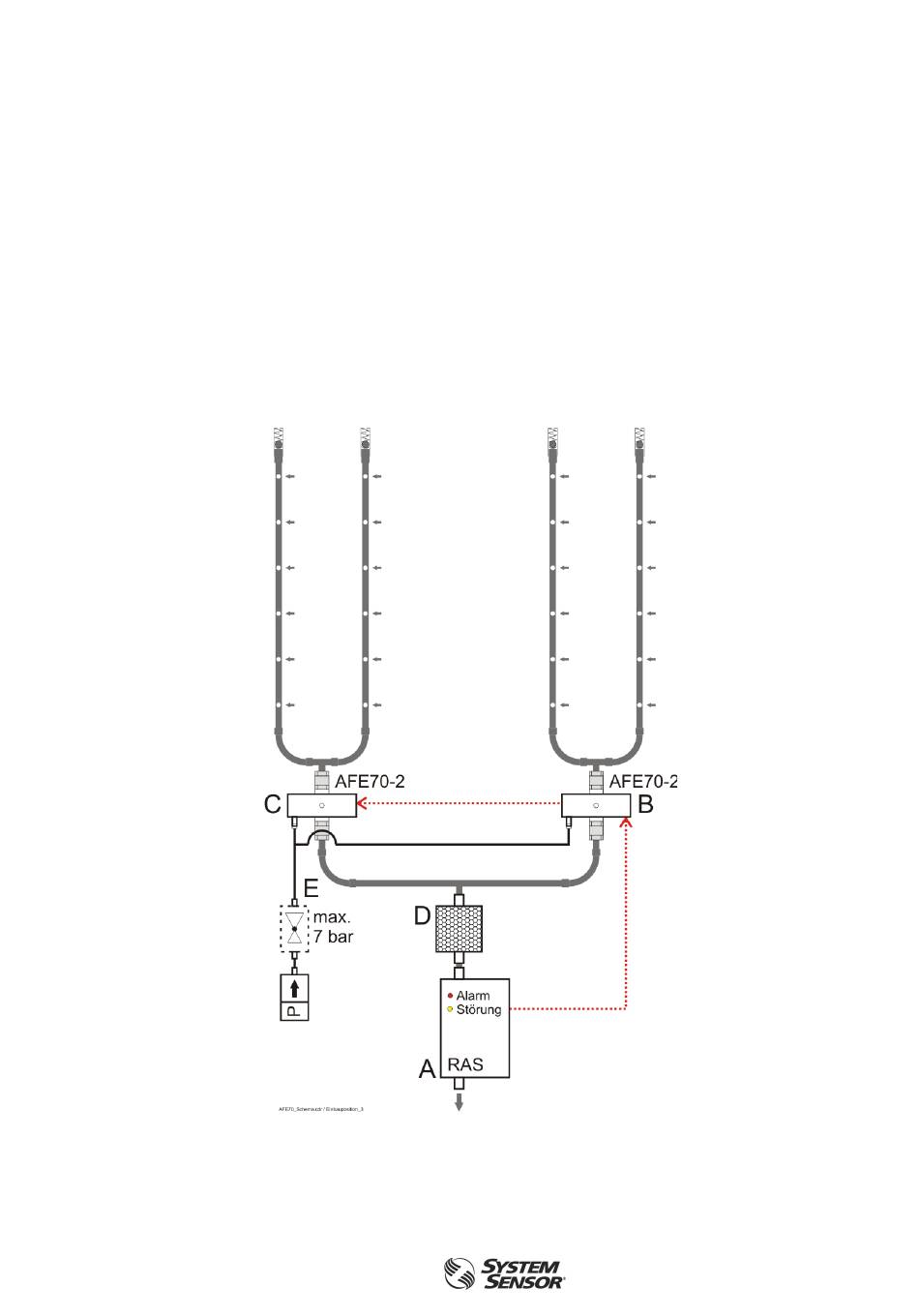

Abb. 10:
RAS mit einem Rohrsystem und zwei F-BO-AFE70-2 in Master – Slave Anordnung. In dem Bei-
spiel sind aufgrund der gesamten Öffnungsfläche der Ansaugöffnungen zwei F-BO-AFE70-2
erforderlich.
In Ergänzung zur Abb. 2 (Seite 10) wurde hier aus Gründen der besseren Übersicht auf die Dar-
stellung der elektrischen Verbindungskabel verzichtet; der logische Ablauf des Freiblasvorgangs
ist jedoch mit rot punktierten Pfeilen eingezeichnet.
I56-4252-000
D200-104-00
Kapitel 7 • Montage und Pneumatik-Anschluss
27
