Handbuch Serie F-BO-AFE70

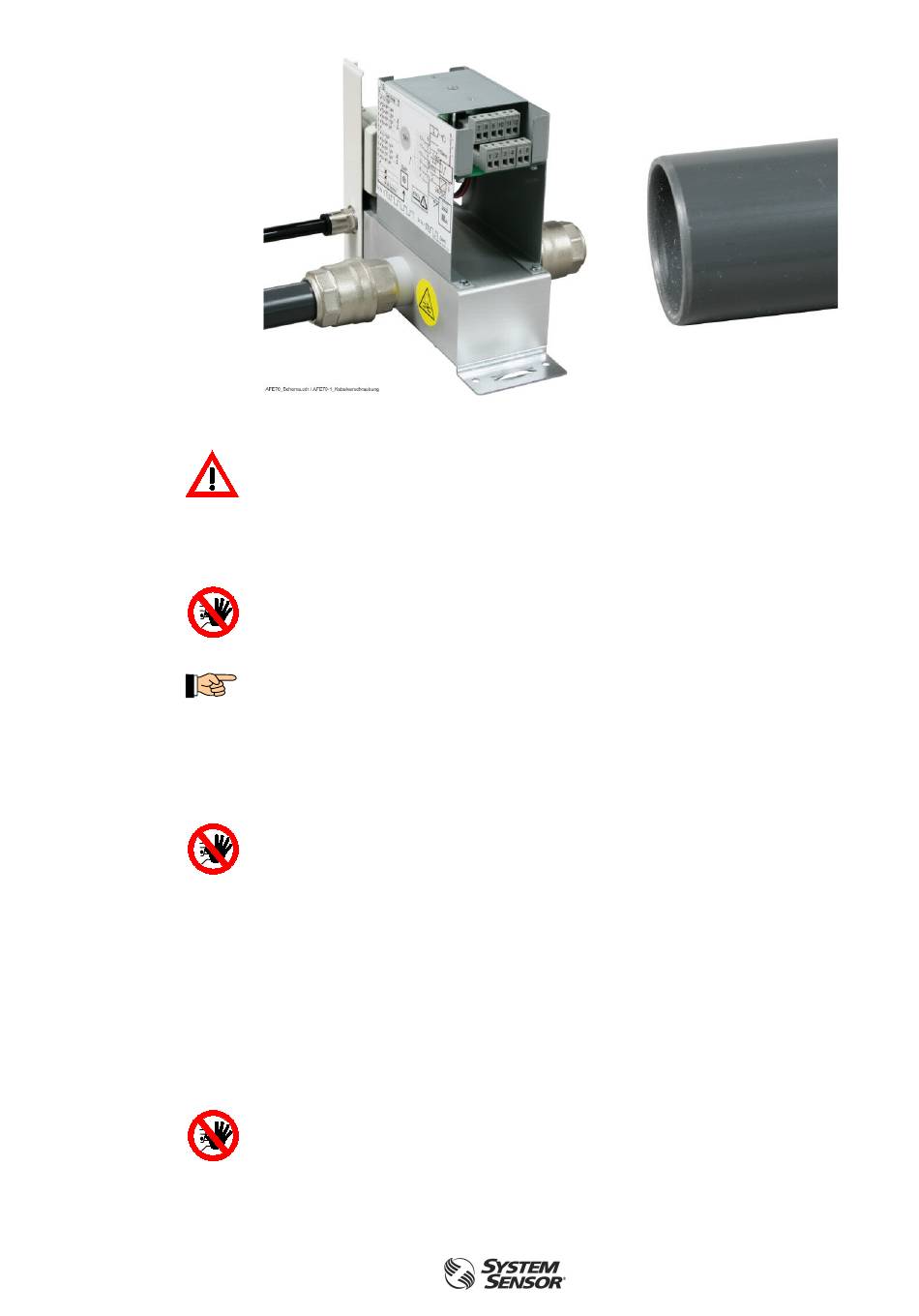

Abb. 8:
F-BO-AFE70-1 mit Steckverschraubungen und einseitig angeschlossenem Rohr sowie eine Nah-
aufnahme des für den Anschluss vorbereiteten Rohres.
Das an die Freiblaseinrichtung Serie F-BO-AFE70-2 angeschlossene Fühlerrohrsystem muss mit-
samt aller in der Leitung verbauten Komponenten, wie z.B. Filtern, so ausgelegt sein, dass es
dem statischen Überdruck der angeschlossenen Druckluftversorgung mit ausreichender Sicher-
heit standhält. Im normalen Betrieb wird dieser Druck zwar gewöhnlich nie erreicht, im Fall von
massiver Verstopfung der Rohrleitung kann dieser Druck aber erreicht werden. Vergewissern Sie
sich daher unbedingt bei den Lieferanten der Komponenten, dass diese den Anforderungen ent-
sprechen.
Wenn die Verlegung der Fühlerrohrleitung und der daran angeschlossenen Komponenten
nicht fachgerecht erfolgt ist oder Komponenten verbaut werden, die dem maximal zur Ver-
fügung stehenden Druck nicht standhalten, können schwere Verletzungen oder Beschädi-
gungen entstehen!
Es wird empfohlen, das Rauchansaugsystem möglichst erst im Zuge der Inbetriebnahme der Frei-
blaseinrichtung zu installieren, da die pneumatische Verbindung zwischen Freiblaseinrichtung
und Rauchansaugsystem zu Beginn der Inbetriebnahmearbeiten zu trennen ist.
7.2.1
Lösen der Rohrverbindung
Die Verbindung der Freiblaseinrichtung mit einem 25mm Rohr kann auch wieder gelöst werden,
indem die 25mm Steckverschraubungen aufgeschraubt wird.
Stellen Sie unbedingt sicher, dass vor Beginn dieser Tätigkeit sowohl die Zuleitung der
Druckluft und die Versorgungsspannung sicher unterbrochen sind und, dass diese nicht
versehentlich freigegeben werden können.
Zum Aufschrauben der 25mm Steckverschraubung benötigen Sie einen geeigneten Schlüssel zum
Gegenhalten an der Sechskantfläche der Verschraubung (Schlüsselweite 32mm) sowie einen geeig-
neten Rollgabelschlüssel (oder notfalls eine geeignete Zange) zum Aufschrauben der Steckver-
schraubung an der Achtkantfläche (Schlüsselweite 35mm). Ein Zerlegen der Steckverschraubung
ist nicht erforderlich, sie muss nur soweit aufgeschraubt werden, bis sich das Rohr einfach von
Hand herausziehen lässt. Achten Sie beim Aufschrauben auch darauf, dass die Steckverschraubung
nicht irrtümlich vom Ventilkörper losgeschraubt wird.
Bevor die 25mm Steckverschraubung nach dem Herausziehen des Rohres wieder verwendet wer-
den kann muss sie wieder zusammengeschraubt werden (Drehmoment 3Nm) und auf einwand-
freien Zustand aller Komponenten geprüft werden.
Achten Sie auf den korrekten und sicheren Sitz der Steckverschraubungen nach Abschluss
der Arbeiten.
I56-4252-000
D200-104-00
Kapitel 7 • Montage und Pneumatik-Anschluss
25
